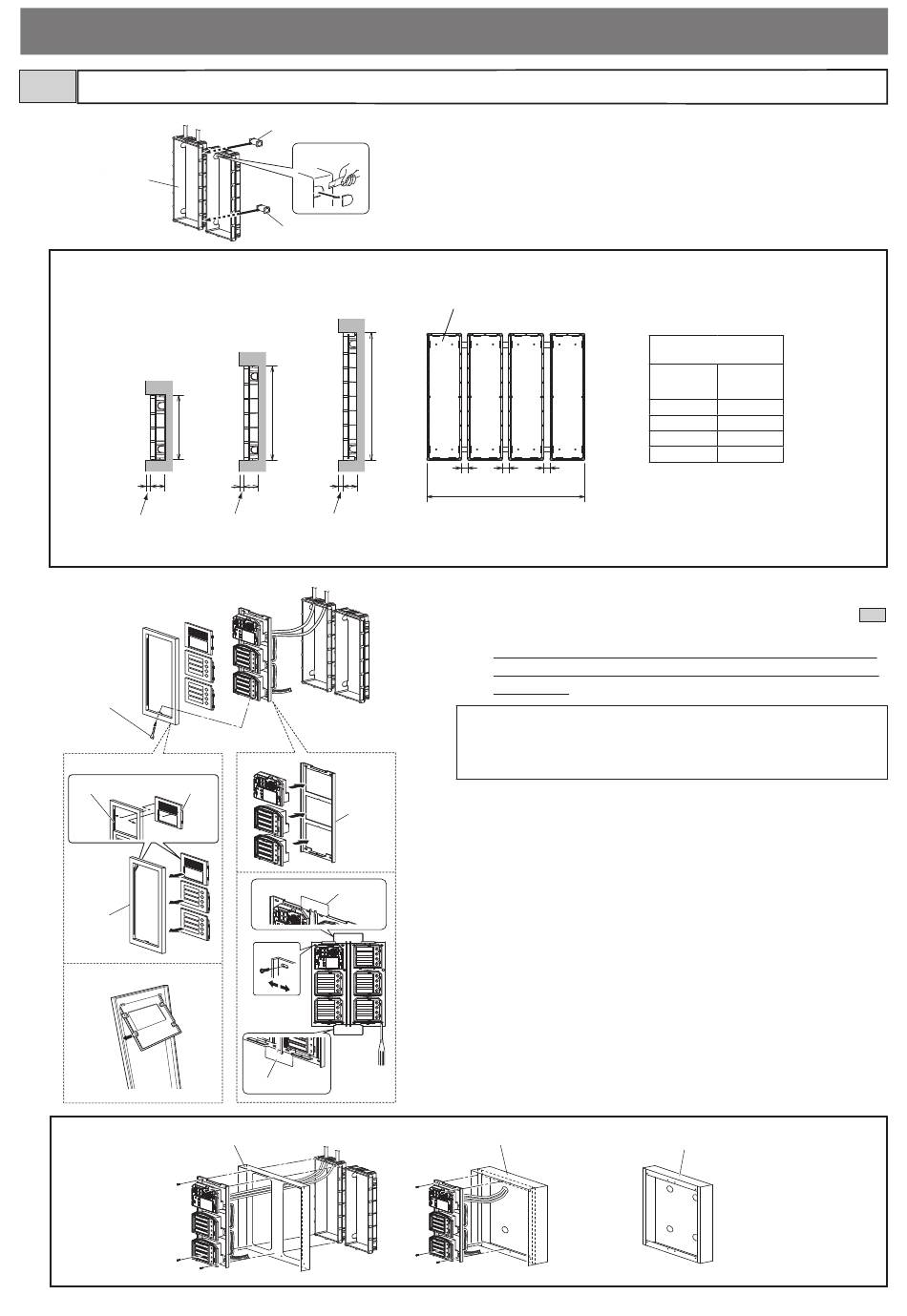

3-4 Poste d'entrée (type modulaire)
Boîtier
d'encastrement
Dimensions du boîtier d'encastrement assemblé
Boîtier
d'encastrement
GF-2B
200 mm
44 mm
* 15 mm
* Ne pas encastrer le boîtier de plus de 15 mm par rapport à la surface extérieure du mur.
3
Tournevis
spécial (fourni
avec le
GT-BC)
4
Fente Support
Châssis
frontal
GT-4F
Options
Visière GT-203H
2
Tube de raccord
1
Tube de raccord
Boîtier d'encastrement
GT-4B
Boîtier
d'encastrement
GF-3B
400 mm
295 mm
44 mm 44 mm
* 15 mm * 15 mm
5
Support de
montage
Gabarit de montage
Gabarit de montage
Boîtier de montage en saillie avec visière
GT-203HB
1
Percer un trou pour faire passer le câble.
2
Utiliser les tubes de raccord pour assembler le boîtier
d'encastrement.
• S'assurez que le boîtier d'encastrement est de niveau.
par exemple
Boîtier d'encastrement GT-4B
25 mm 25 mm
25 mm
l
3
Assembler les modules.
• Pour en savoir plus sur les modules utilisables, voir la section
• Le module audio peut accepter jusqu'à 6 modules GT-SW.
Pour connecter 7 modules ou plus ou pour augmenter l'intensité
lumineuse, merci de contacter votre fournisseur (des pièces sont
nécessaires).
Avant le montage des modules sur le panneau avant,
REMARQUE :
terminer le câblage et programmation des
commutateurs du bouton DIP. (Se reporter au chapitre
4 « Câblage » et, chapitre 5 « Programmes »).
4
Installer chaque façade de module sur l'encadrement.
• Insérer les façades par l'arrière des encadrements.
• Insérer les supports dans les rainures des deux côtés.
(Avec le GT-4F, installer les façades de modules de façon à ce
qu'elles se fi xent sur les languettes, de haut en bas.)
5
Installer chaque module (à l'exception du GT-AC) sur le
support de montage.
• Ajuster les modules sur le support de montage jusqu'à ce qu'un
déclic se fasse entendre.
• Pour installer les différentes rangées de modules, appliquer le
gabarit de montage sur le support de montage.
Serrer les vis en utilisant le gabarit de montage pour effectuer des
ajustements.
(Un gabarit de montage est inclus avec les boîtiers d'encastrement
GF-2B, GF-3B et GT-4B.)
- 19 -
GF-2B, GF-3B,
GT-4B
QTÉ. l (mm)
x 1 110
x 2 245
x 3 380
x 4 515
Boîtier de montage en saillie GF-203BA
.
2-1
