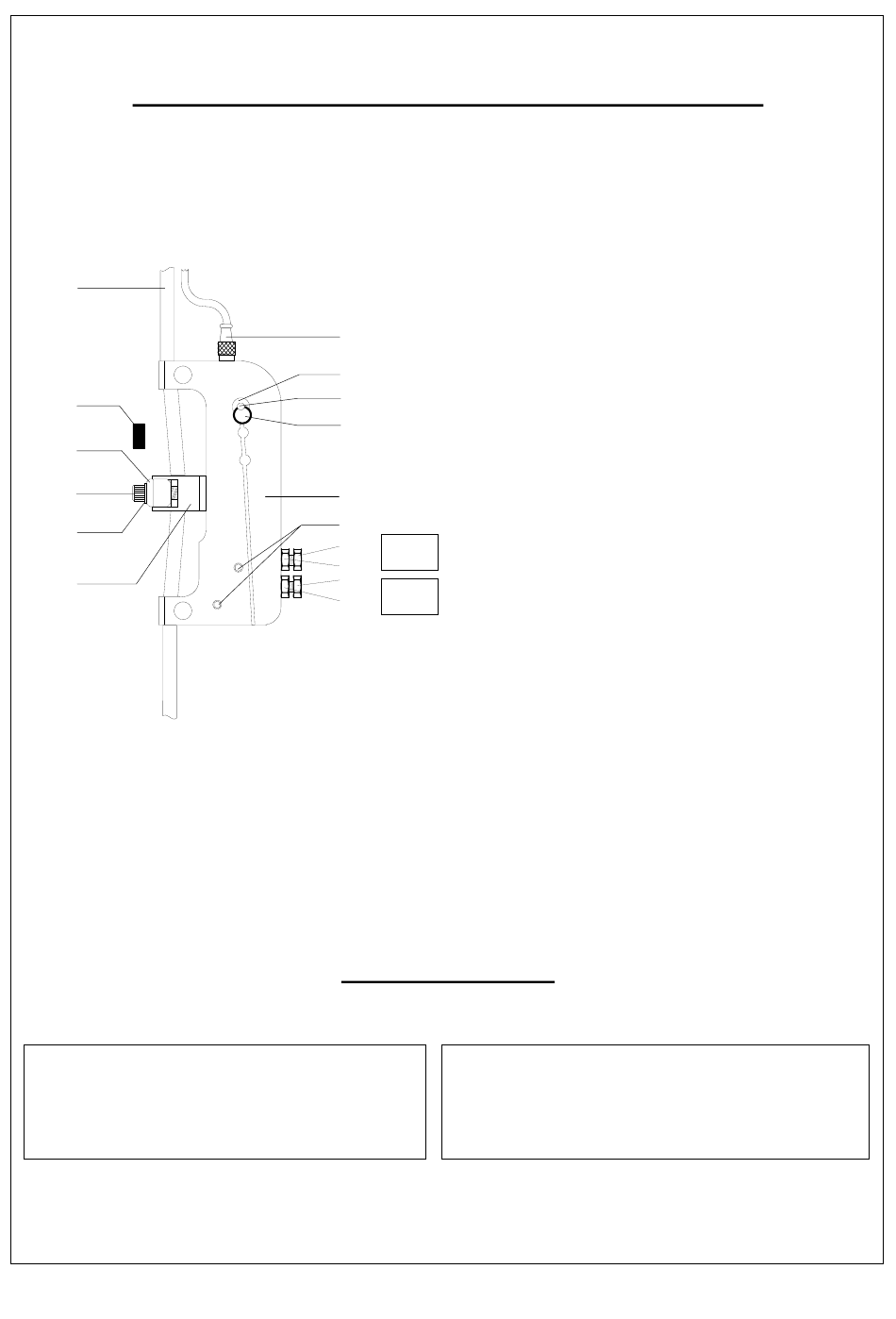

MISE EN SERVICE ET CABLAGE DU HF 32 / . / A . DEUX SEUILS
M
L
K
J
I
H
L e r é g l a g e i n d i v i d u e l d e c h a q u e s e u i l s ' e f f e c t u e t e l q u e d é c r i t
d a n s l e s p a r a g r a p h e s c o n c e r n a n t l e H F 3 2 / . / A u n s e u i l .
L a g o u p i l l e s e p o s i t i o n n e e n f o n c t i o n d u s e u i l d e s é c u r i t é .
SEUIL 1 ( Intermédiaire )
VERT / BRUN
BLANC / BRUN
MS 32/3/A R 03/03
A
B
C
D
E
N
F
G
F'
G'
REPERAGE DES FILS
: NF ( 4 A 220 Vca )
: NO ( 4 A 220 Vca )
Nomenclature du capteur.
A – Presse étoupe.
B - Rondelle plate.
C - Axe de déformation.
D - Anneau de verrouillage
E - Corps du capteur.
F - Vis de tarage seuil N° 1.
G - Ecrou de blocage seuil N° 1.
F' - Vis de tarage seuil N° 2.
G' - Ecrou de blocage seuil N° 2.
H - Pièce de traction.
I - Rondelle de sécurité.
J - Vis de serrage.
S 1
K - Clame de serrage.
L - Caoutchouc de compression.
S 2
M - Câble de traction.
N – vis de fixation des microrupteurs.
BLEU / GRIS
ROSE / GRIS
SEUIL 2 ( Sécurité )
: NF ( 4 A 220 Vca )
: NO ( 4 A 220 Vca )
6
