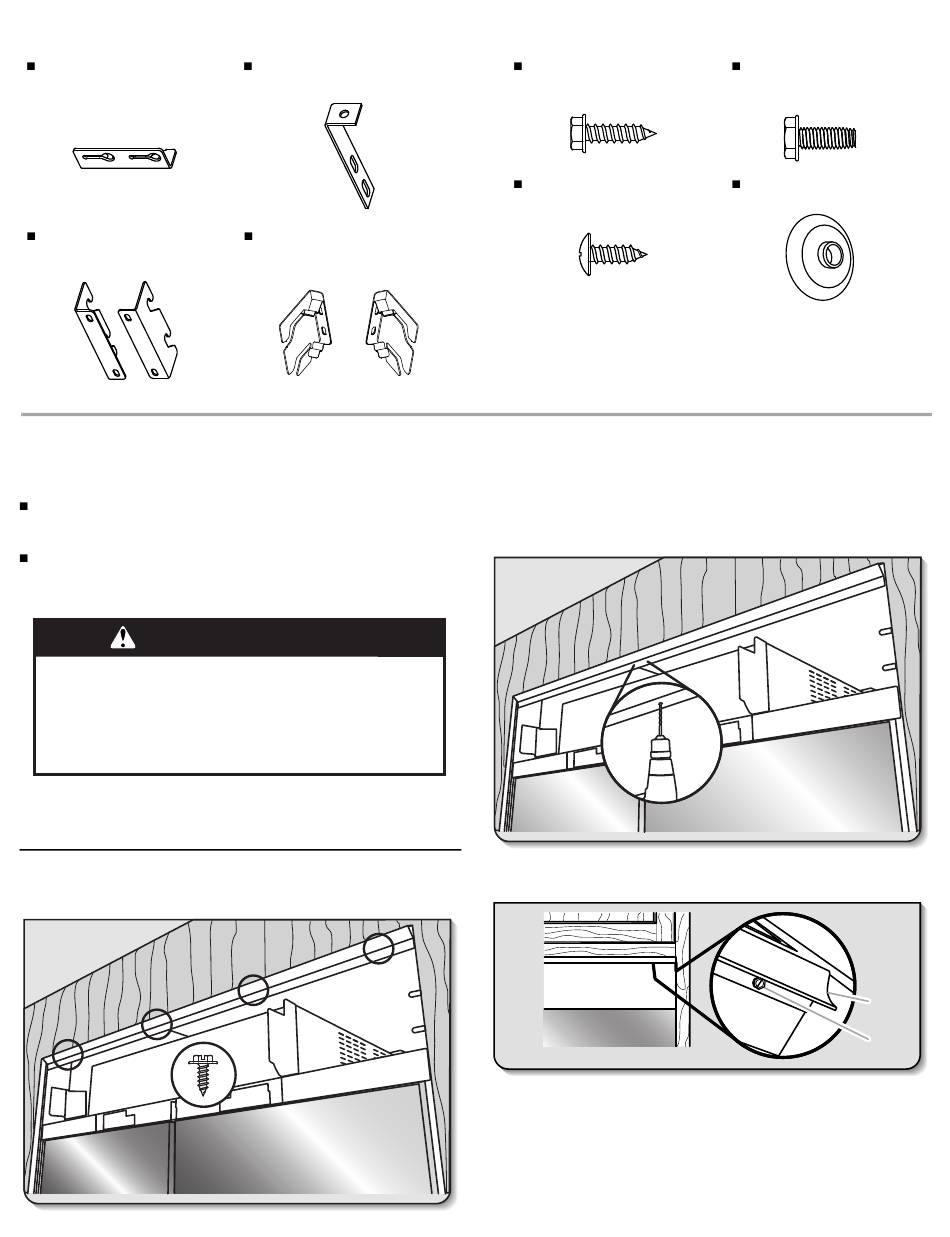

Piezas provistas junto con el refrigerador: Las siguientes piezas pueden no ser necesarias para instalar los paneles en este juego o pueden ya
estar instaladas en los paneles. Estas piezas pueden desecharse luego de completar la instalación:
Soporte superior del panel
Blanco: W10192849
Negro: W10667450
Soporte estándar de rejilla
W10182743 (izquierda)
W10172741 (derecha)
IMPORTANTE:
Jenn-Air no es responsable de la remoción o adición de molduras
o paneles de madera recubiertos que pudieran impedir el acceso
al refrigerador para darle servicio.
Las instrucciones a continuación se aplican tanto a los modelos de
refrigeradores con congelador en la parte inferior como a
refrigeradores de dos puertas. Siga las instrucciones que sean
específicas para su modelo.
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
los paneles.
No seguir esta instrucción puede ocasionar una lesión
en la espalda u otro tipo de lesiones.
Instale la cubierta de la rejilla
superior de ventilación.
1.
Marque las ubicaciones de los
orificios.
Soportes en "L"
W10234199
Soporte incorporado de rejilla
W10260890 (izquierda)
W10260891 (derecha)
INSTRUCCIONES DE INSTALACIÓN
Tornillo puntiagudo de
cabeza hexagonal
W10141189
Tornillo de cabeza redonda
1163283
Utilice la cubierta de la rejilla superior de ventilación como plantilla
para marcar la ubicación de los orificios de montaje.
2.
Taladre los orificios.
3.
Fije la cubierta.
A. Ducto de escape de la rejilla superior
B. Tornillo de cabeza ranurada hexagonal
Utilizando los cuatro tornillos de cabeza ranurada hexagonal, instale la
cubierta de la rejilla superior de ventilación en el gabinete.
Tornillo de cabeza
hexagonal romo
W10142233
Arandela de tope
W10471946
A
B
13
