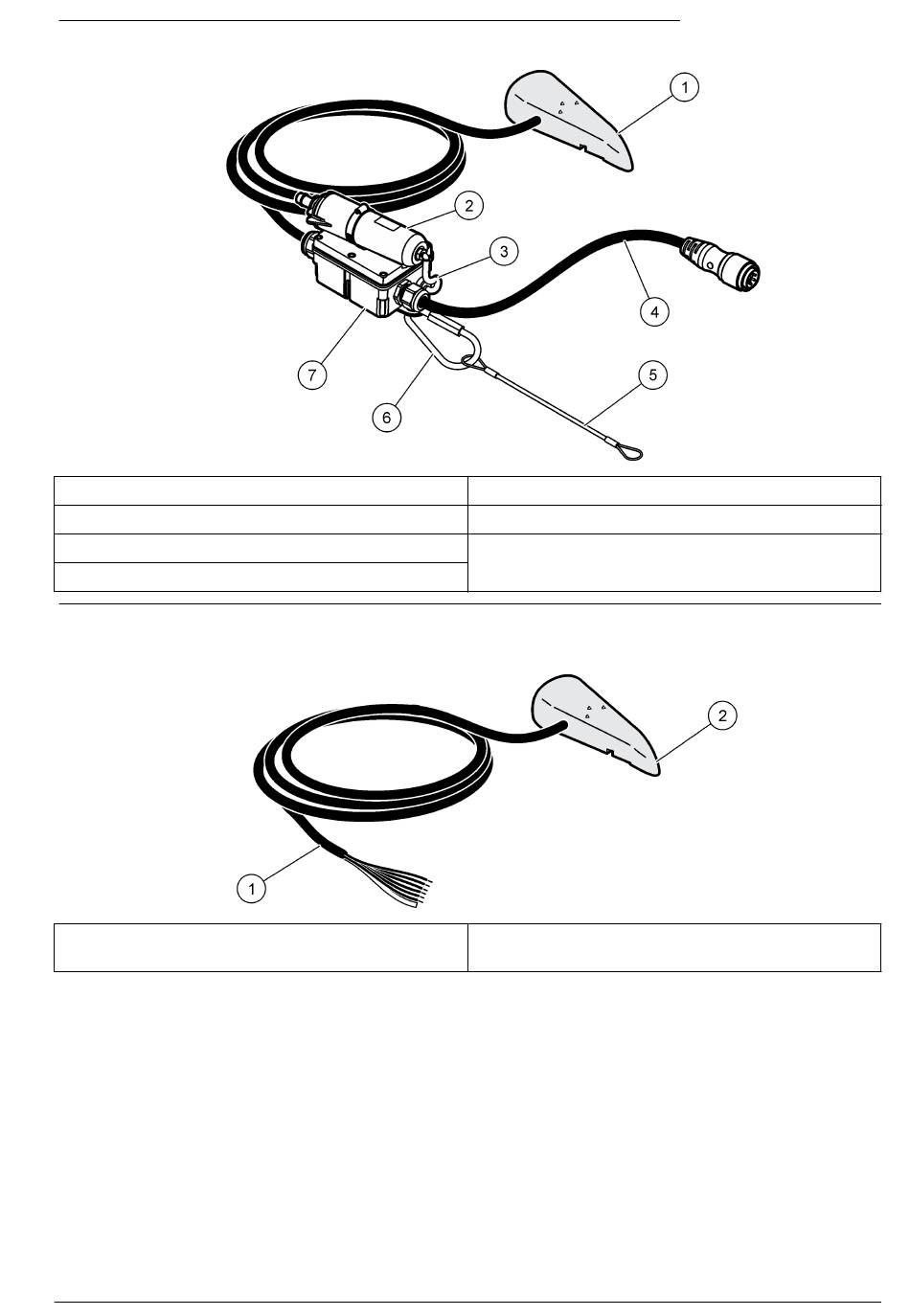

Rysunek 1 Charakterystyka produktu — czujnik Flo-Tote 3 ze złączem
1 Czujnik Flo-Tote 3
2 Pojemnik na środek osuszający
3 Rura referencyjna powietrza
4 Kabel czujnika zakończony złączem
Rysunek 2 Charakterystyka produktu — czujnik Flo-Tote 3 zakończony odizolowanymi
przewodami
1 Kabel czujnika zakończony odizolowanymi
przewodami
Zasada działania
Czujnik pomiarowy Flo-Tote 3 do kanałów otwartych dokonuje bezpośredniego pomiaru prędkości
i głębokości wody.
Pomiar prędkości
Czujnik wykorzystuje prawo indukcji elektromagnetycznej Faradaya do pomiaru prędkości wody.
Prawo Faradaya stanowi, że w przewodniku poruszającym się w polu magnetycznym indukowane
jest napięcie.
Woda jest przewodnikiem, więc przemieszczając się w polu magnetycznym, wytwarza napięcie.
Wielkość napięcia jest wprost proporcjonalna do prędkości wody. Czujnik dla kanałów otwartych
wytwarza pole elektromagnetyczne, a tym samym napięcie w wodzie. Napięcie to jest mierzone
przez dwie elektrody do pomiaru prędkości znajdujące się po bokach elektrody uziemienia. Patrz
5 Linka bezpieczeństwa
6 Zacisk karabinka
7 Gniazdo na środek osuszający
2 Czujnik Flo-Tote 3
