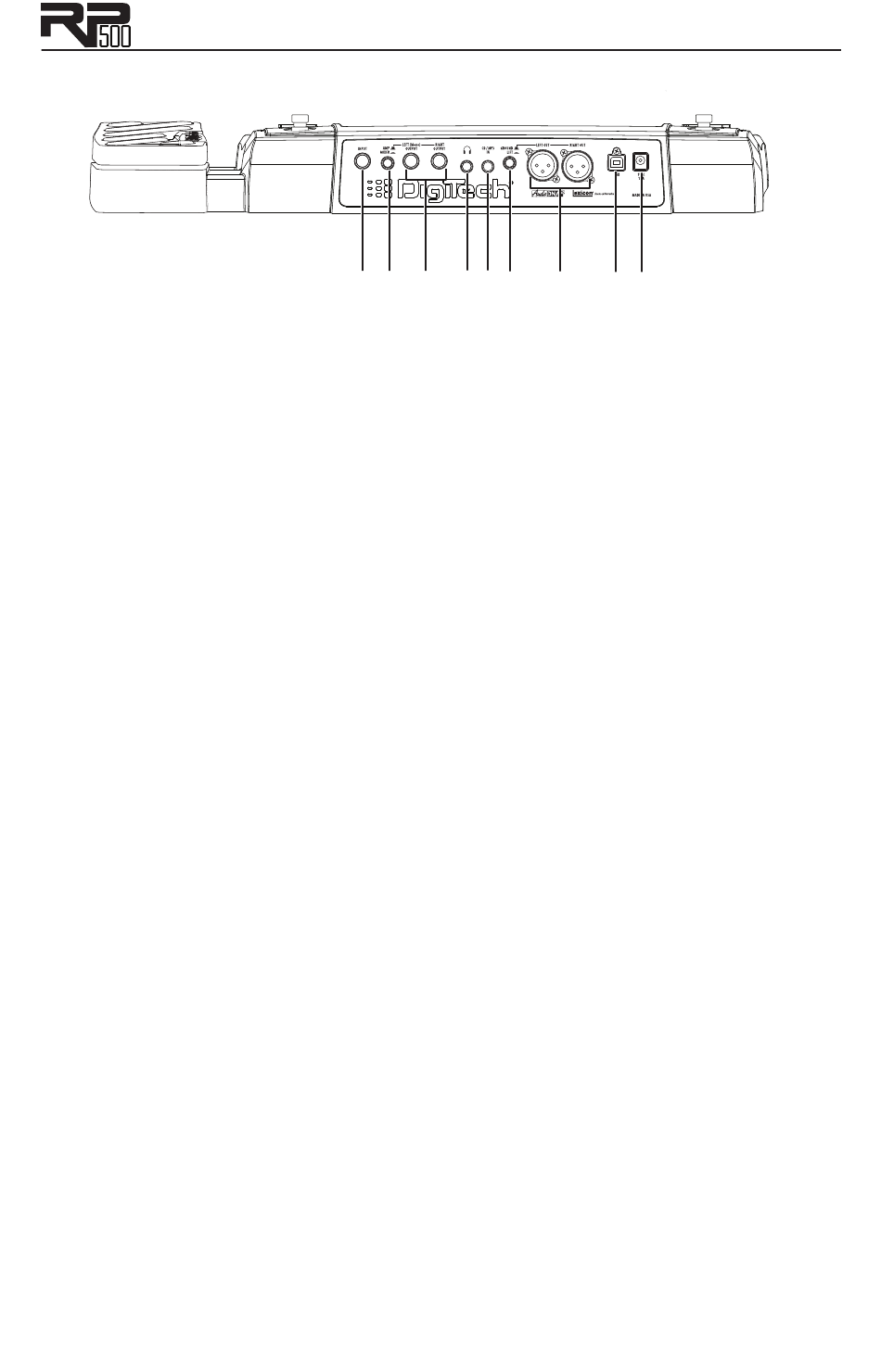

1 2 3 4 56 7
8 9
1. Entrée Input
Connectez votre instrument à cette entrée Jack 6,35 mm haute impédance.
2. Touche Amp/Mixer
Cette touche permet d'optimiser les sorties ligne en Jacks 6,35 mm pour permettre la connexion
à un amplificateur guitare ou directement à une console de mixage.
3. Sorties ligne en Jacks 6,35 mm
Ces sorties en Jacks 6,35 mm peuvent être reliées à un amplificateur guitare, une console de
mixage ou un enregistreur. Le bouton Master Level (à l'avant) détermine le niveau de ces sorties.
4. Sortie casque
Connectez votre casque à cette sortie. Cette sortie est optimisée pour les casques offrant une
impédance maximum de 60 Ohms.
5. Entrée CD/MP3
Reliez la sortie casque d'un lecteur de CD/MP3 à ce mini-Jack stéréo 3,5 mm en vous servant
d'un câble mini-Jack 3,5 mm pour vous entraîner avec vos morceaux préférés. Utilisez le réglage
de niveau de sortie du lecteur et le bouton Master Level du RP500 pour régler la balance de
volume.
6. Touche Ground Lift
Cette touche permet de déconnecter la mise à la masse de la broche 1 des sorties XLR Mixer.
Elle peut parfois vous aider à supprimer les ronflements causés par les boucles de masse dans vo-
tre système, et en particulier lorsque les sorties XLR et Jacks 6,35 mm sont reliées à une console
de mixage et un amplificateur guitare.
7. Sorties XLR Mixer
Les sorties XLR permettent la connexion à un enregistreur ou une console de mixage. Leur
circuit de compensation d'enceinte est toujours activé car elles sont conçues pour être reliées à
un système large bande.
8. Port USB
Le port USB permet de relier le RP500 à un ordinateur pour utiliser : (1) le logiciel X-Edit Editor/
Librarian, et (2) les deux canaux de lecture et les deux canaux d'enregistrement en continu de
l'ordinateur lorsque vous enregistrez avec le RP500 et le logiciel Cubase LE4 (fourni). Consul-
tez le Guide d'installation logicielle du RP500 et la documentation en ligne de Cubase LE4 pour
savoir comment configurer vos équipements.
Prise en main
7
