4.3.3
Distance minimale des surfaces réfléchissantes
8018241/YUP1/2016-04-06 | SICK
Sujet à modification sans préavis
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
Les surfaces réfléchissantes et les supports diffusants peuvent entraîner le contourne‐
ment des personnes ou des parties du corps à protéger, ce qui empêche leur détection.
Veillez à ce que toutes les surfaces et objets réfléchissants se tiennent à une dis‐
b
tance minimale du champ de protection.
Assurez-vous de l'absence de supports diffusants (par ex. : poussière, brouillard,
b
fumée) à l'intérieur de la distance minimale calculée par rapport au champ de pro‐
tection.
Les faisceaux de l'émetteur peuvent être renvoyés par des surfaces réfléchissantes et
des supports diffusants. Ceci peut éventuellement empêcher la détection d'un objet.
C'est pourquoi toutes les surfaces et objets réfléchissants (par ex. récipients de
matière, tables de machine, etc.) doivent être maintenus à une distance minimale a du
champ de protection. Cette distance minimale a doit être respectée de tous les côtés
orientés vers le champ de protection. Cette règle s'applique aussi bien au sens horizon‐
tal, vertical et en biais et aux extrémités du barrage immatériel de sécurité. La même
zone doit être exempte de supports diffusants (par ex. : poussière, brouillard, fumée).
La distance minimale a dépend de la distance D entre l'émetteur et le récepteur (lar‐
geur du champ de protection).
D

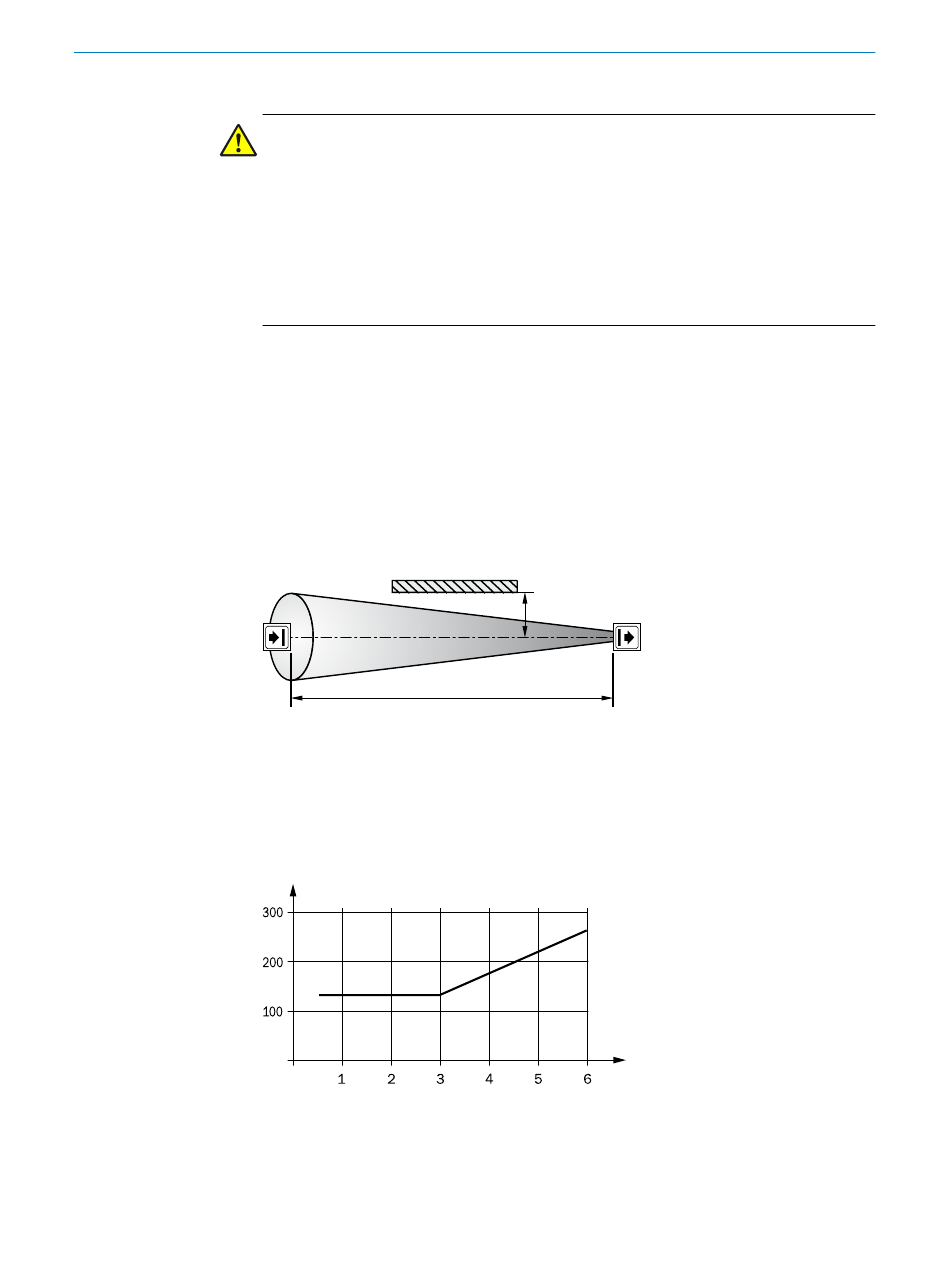

Illustration 8 : Distance minimale des surfaces réfléchissantes
Mode de calcul de la distance minimale des surfaces réfléchissantes :
Déterminez la distance D en mètres (m) entre l'émetteur et le récepteur.
b
Notez la distance minimale a en millimètres (mm) indiquée dans le diagramme ou
b
calculez-la avec la formule correspondante
a/mm
Illustration 9 : Diagramme de la distance minimale des surfaces réfléchissantes
a
tableau
3:
D/m
N O T I C E D ' I N S T R U C T I O N | mac4
4
CONCEPTION
21
