90 Raccordements – CEI
Procédure
Vous trouverez ci-dessous la procédure de raccordement des câbles à un variateur
standard. Pour un variateur équipé d'une plaque passe-câbles UK (option +H358),
consultez également le document anglais UK gland plate installation guide
(3AXD50000110711).

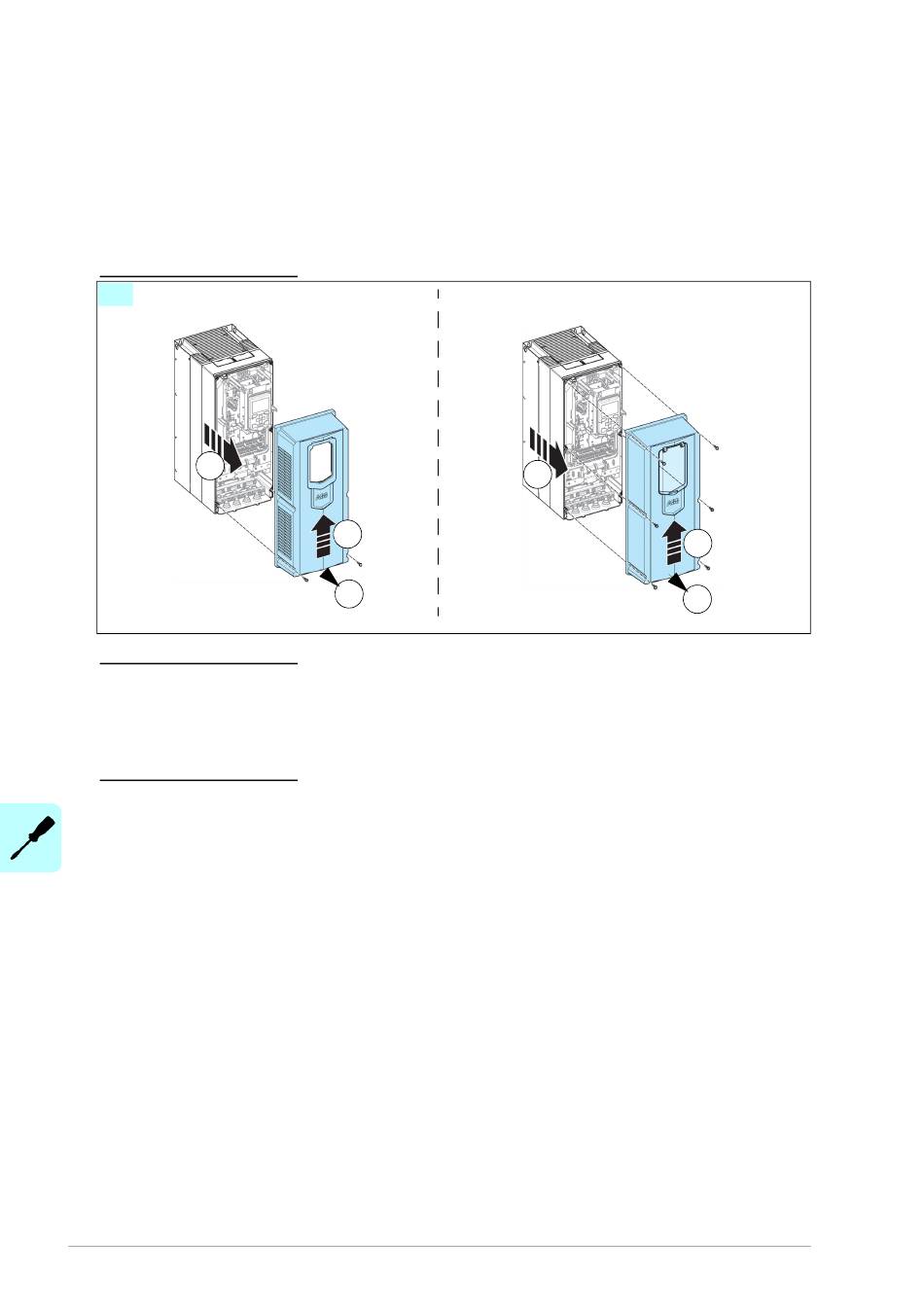

1. Appareils en taille R3 : Démontage du capot avant :
R3
IP21
2
Tailles R6 et R8 (IP21) : Retirez les capots comme suit :
•
Pour retirez le capot du milieu, désengagez le clip de fixation avec un
tournevis. Retirez le capot.
•
Démontez le capot avant du bas.
Tailles R6 et R8 (IP55) : Retirez les capots comme suit :
•
Desserrez les vis de fixation qui maintiennent le capot avant sur le châssis.
•
Retirez le capot.
1b
1a
IP55
2
1b
1a
