- Posez le copieur (29) sur les supports filetés (30) et insérez les vis spéciales (31).
- Positionnez le copieur (29) de façon à ce qu'il repose parfaitement sur le plat des supports filetés
(30).
- Serrez les vis spéciales (31) puis les molettes filetées (32).

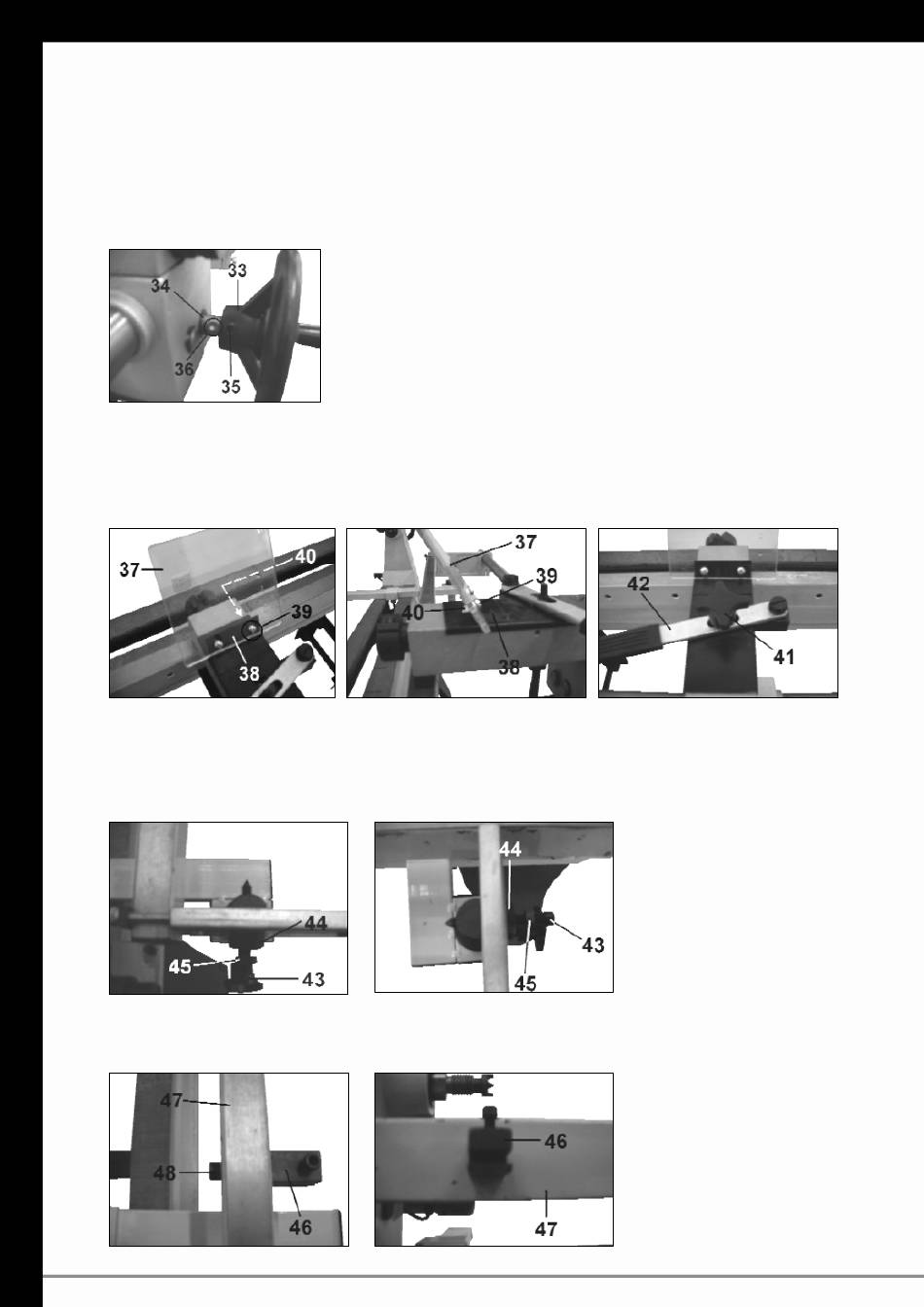

5.5 Montage de la manivelle de chariotage

Outil nécessaire: 1 clé 6 pans de 4mm.
- Montez la manivelle (33) sur son axe (34).
- Serrez la vis 6 pans creux M8x12 (35) en veillant à ce qu'elle se positionne bien dans le fraisage (36)
de l'axe (34).
5.6 Montage de la visière de protection et de la molette de serrage
Outils nécessaires: 1 clé de 8mm + 1 tournevis cruciforme (non fournis).
- Placez la visière de protection (37) sur son support (38).
- Fixez-la avec les 2 ensembles vis cruciforme M5x12 (39)/écrou M5 (40).
- Vissez la molette taraudée (41) sur l'axe de coulissement de la poignée de contrôle (42).
5.7 Montage des pointes de centrage du modèle
Outils nécessaires: 1 clé 6 pans de 6mm + 1 clé de 13mm (non fournie).
- Vissez les pointes de centrage (43) dans les vis spéciales (44), puis serrez le contre-écrou (45).

5.8 Montage des pattes de fixation du gabarit

Outil nécessaire: 1 clé 6 pans de 6mm.
