- Posez la base à l'endroit choisi, et boulonnez-la au sol (PRC020) ou sur un établi (PRE020) par les 4 trous de
fixation situés à chaque angle de cette même base.

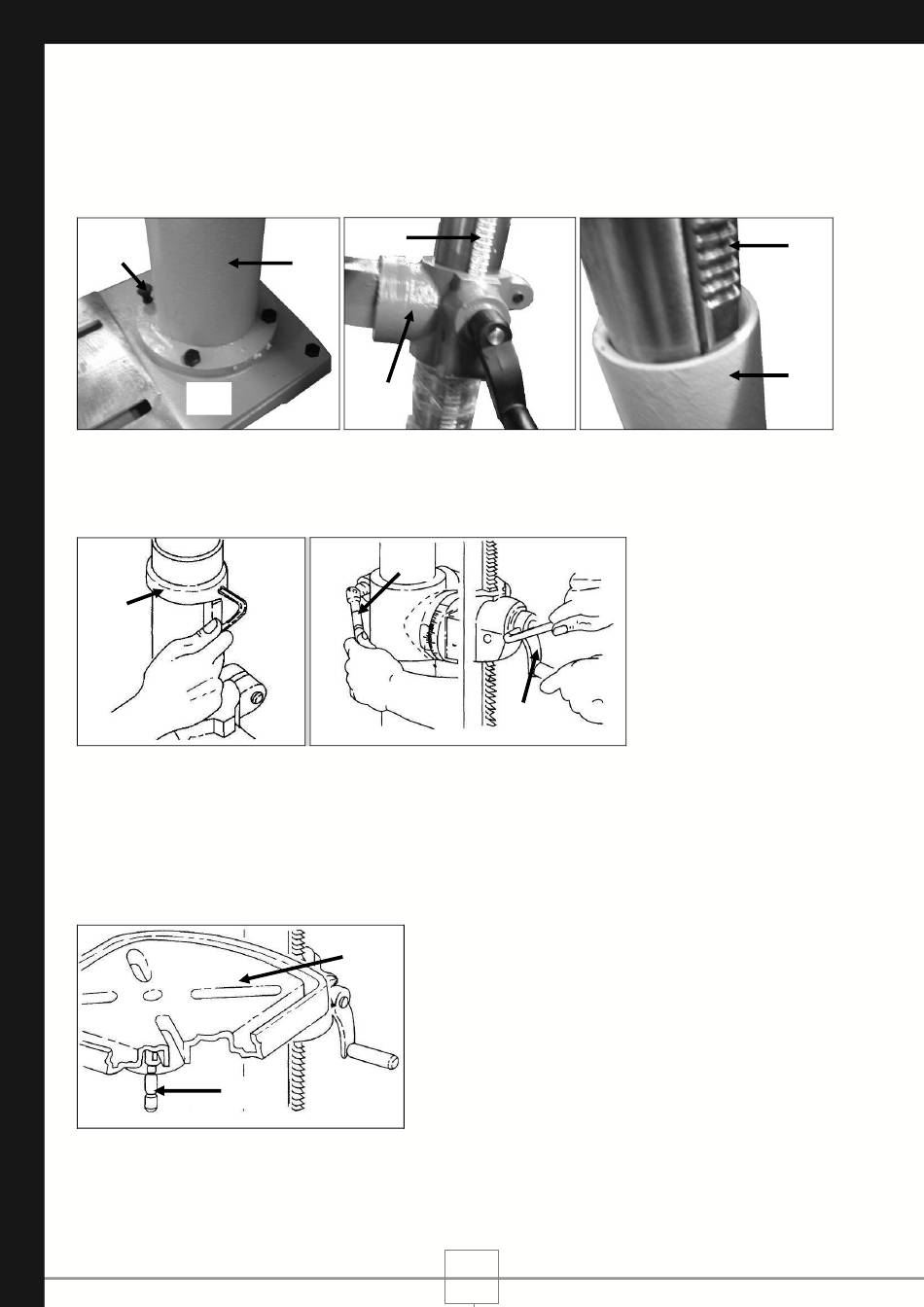

6.2 Montage de la colonne et de la crémaillère
Outils nécessaires: 1 clé 6 pans de 3mm, 1 clé de 17mm (non fournie).
39
38
Fig 8
- Positionnez le support de colonne (37) sur la base (38), alignez les trous, puis fixez le support avec les 4 vis
hexagonales M10x40 (39) (Fig 8).
- Insérez la crémaillère (40) dans le support de table (41), faites coulisser l'ensemble sur la colonne (Fig 9), puis
insérez le plat inférieur de la crémaillère dans le support de colonne (37) (Fig 10).
42
Fig 11
- Faites glisser l'anneau de crémaillère (42) sur la colonne avec le chanfrein orienté vers le bas de façon à bloquer
le plat supérieur de la crémaillère, puis serrez l'anneau avec la vis sans tête M6x10 (Fig 11).
- Vissez la poignée de blocage du support de bras (43) (Fig 12).
- Montez la manivelle de crémaillère (44), puis fixez-la avec la vis sans tête M6x10 (Fig 12) : la vis doit serrer sur le
plat de l'axe de la manivelle.
- Desserrez la poignée (43), tournez la manivelle (44) pour vérifier le bon fonctionnement de l'ensemble, puis
resserrez la poignée.
6.3 Montage de la table
46
Fig 13
- Montez la table (45) sur son bras et serrez-la en position avec la poignée de blocage (46) (Fig 13).
40
37
41
Fig 9
43
Fig 12
45
12
44
40
37
Fig 10
