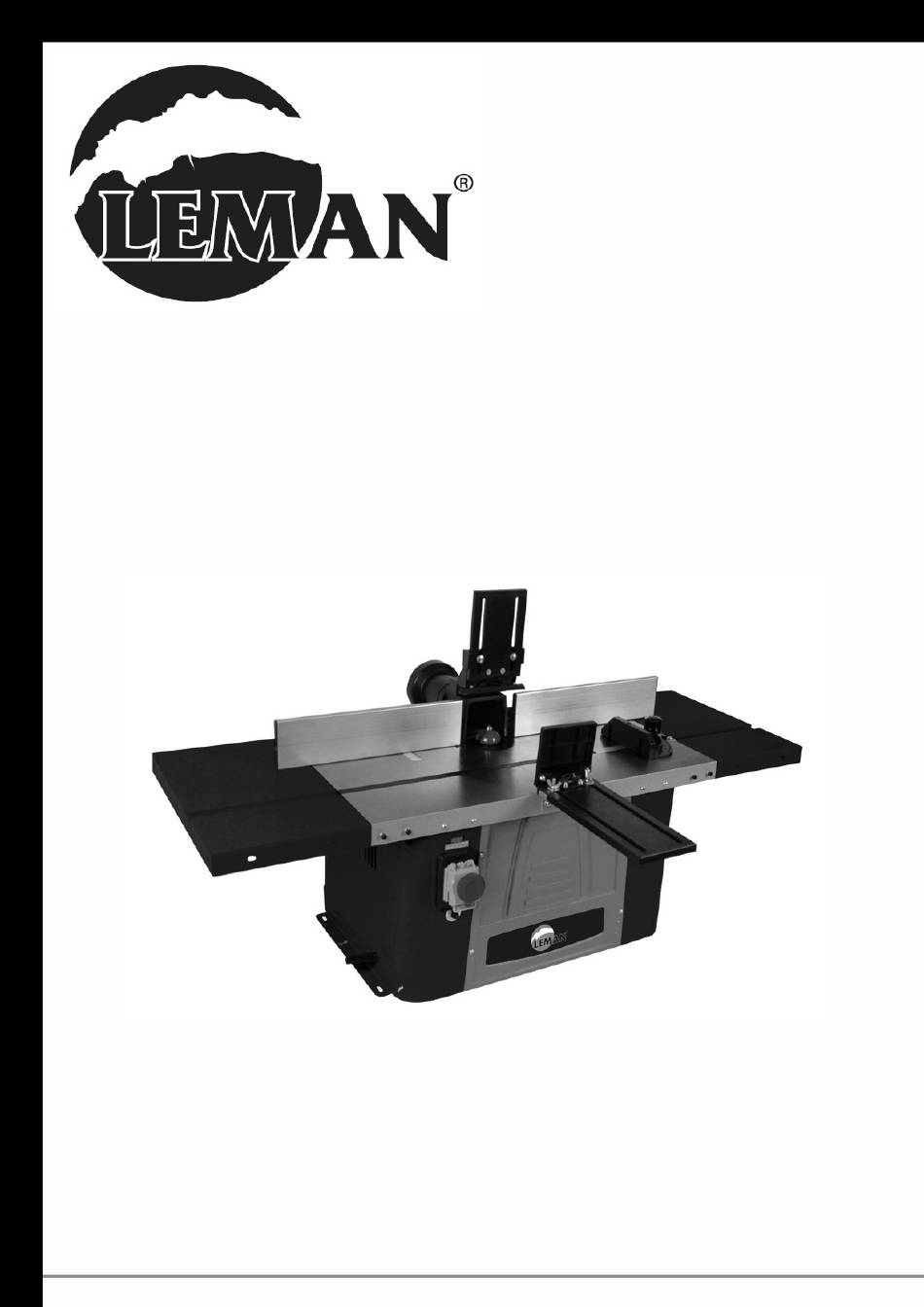

- Page 1 MODELE LOTDE040 Manuel d’utilisation...
-
Page 2: Déclaration De Conformité Ce / Tüv
Nous déclarons, sous notre responsabilité, que le produit désigné ci-dessous: Type: Défonceuse stationnaire Modèle: MR40 Marque: LEMAN Référence : LOTDE040 Est en conformité avec les normes* ou directives européennes** suivantes: -**2006/42/EC (directive machine) -**2006/95/EC (directive matériel électrique à basse tension) -**2004/108/EC (directive de compatibilité... - Page 3 SOMMAIRE (Table des matières) 1. Vue générale de la machine 2. Caractéristiques techniques 3. A lire impérativement 4. Sécurité 4.1 Utilisation conforme aux instructions 4.2 Consignes de sécurité 4.3 Symboles sur l’appareil 5. Montage et installation 5.1 Fixations de la machine 5.2 Montage du guide de toupillage 5.3 Montage du guide anti-retour 5.4 Montage du volant &...

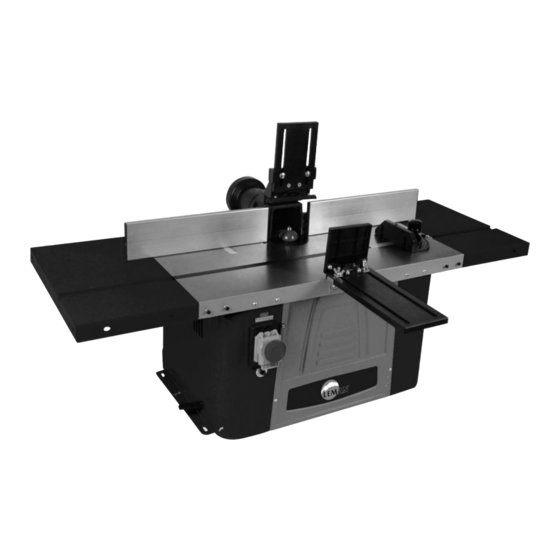

- Page 4 1. Vue générale de la machine (avec fournitures standard) 1. Rallonge de table en mécano soudé 2. Guide de toupillage 3. Sortie d’aspiration D.100mm 4. Presseur vertical 5. Guide d’onglet 6. Guide horizontal 7. Table en fonte d’acier 8. Bâti 9.
- Page 5 2. Caractéristiques techniques - Puissance du moteur charbon (230V- 50Hz) : 1500 W - 2 CV - Variateur de vitesse : Oui - Nombre de vitesses de rotation : 6 1 : 11 500T/min 2 : 13 500T/min 3 : 15 500T/min 4 : 17 500T/min 5 : 20 000T/min 6 : 24 000T/min...
-
Page 6: Consignes De Sécurité
4. Sécurité 4.1 Utilisation conforme aux prescriptions - La machine est destinée aux travaux d‘usinage . Ne travaillez que les matériaux pour lesquels la mèche été conçue (les outils autorisés sont répertoriés dans le chapitre‘’Caractéristiques techniques’’). - Tenez compte des dimensions admissibles des pièces travaillées. - Ne travaillez pas de pièces rondes ou trop irrégulières qui ne pourraient pas être bien maintenues pendant l’usinage. - Page 7 Danger dû aux outils de coupe: Même lorsque la machine est à l’arrêt, la mèche peut provoquer des blessures. - Utilisez des gants pour remplacer et manipuler les mèches. - Protégez les mèches et conservez-les de façon à ce que personne ne puisse se blesser. Danger dû...
-
Page 8: Symboles Sur L'appareil
4.3 Symboles sur l’appareil - Danger: le non-respect des avertissements peut entraîner de graves blessures ou des dommages matériels. Lisez attentivement les instructions. Faites-vous aider, portez à deux. Ne touchez pas. Utilisez des lunettes de protection Utilisez un casque de protection auditive. Utilisez un masque anti-poussière. - Page 9 Etape 1 : Assemblage de la pièce N°1 à la pièce N°2 : -Faites coulisser la pièce N° 2 sur la pièce N° 1 dans les rainures prévues à cet effet (voir photo ) ; une fois inséré, localisez le trou de fixation et insérer la vis à tête ronde puis visser fermement à...
-
Page 10: Montage Du Presseur Horizontal
*Le montage du guide de toupillage sur la table de travail : Pour installer le guide de toupillage, vous devez : -Retirez le carter arrière de protection du moteur : -Pour cela, dévissez les 4 vis de fixations à l’aide d’un tournevis cruciforme ainsi que leurs rondelles (schéma 1) -Une fois les 4 vis enlevées, retirez le carter (schéma 2) -Positionnez le guide de toupillage sur la table (schéma 3) -
Page 11: Montage Du Volant & Réglage De La Profondeur De Travail
-Localisez sur le devant de la table de la machine, les 2 trous taraudés (schéma n.1). -Une fois localisé, alignez le support du guide face aux 2 trous (schéma 2) -Insérez les 2 vis et leurs rondelles dans les trous, puis fixez fermement le support à l’aide d’un tournevis cruciforme(non fourni). -
Page 12: Installation & Changement De Pinces Pour Fraises De Défonceuse
6. Réglage & guide d’utilisation Avertissement : La défonceuse stationnaire est une machine qui comporte un arbre vertical par rapport à une table horizontale sur lequel on positionne des mèches ,des disques. On l’utilise entre autres pour réaliser des plates-bandes, des enfourchements simples ou multiples, des moulures, des feuillures, du profilage et contre profilage de surfaces droites, cintrées... -
Page 13: Réglage Du Variateur De Vitesse
6.4 Guide et définitions d’utilisations *Rainurer / bouveter : Créer un profil asymétrique dans des pièces de bois. Souvent utilisé pour le collage. *Tenonner : Retirer de la matière en bout d'une pièce de bois, de façon à ce que la partie restante (appelée tenon) puisse entrer exactement dans un trou dédié... -
Page 14: Mise En Route
7. Mise en route Le bâti de votre défonceuse stationnaire doit être placé et bien fixé sur une surface plane dans un lieu inaccessible aux enfants seuls . Assurez-vous du bon serrage des éléments de sécurité, des pinces et mèches avant la mise en marche. -
Page 15: Remplacement Des Charbons
Si le cordon d'alimentation est endommagé, faites-le remplacer par votre revendeur agrée pour travailler en toute sécurité. Si le cordon d'alimentation est endommagé, débranchez-le immédiatement. Le nettoyage des pièces en plastique se fait machine débranchée, à l'aide d'un chiffon doux humide et un peu de savon doux. -
Page 16: Problèmes Et Solutions
Problèmes et solutions Problème Diagnostic probable Remède -L’interrupteur est défectueux -Contactez votre revendeur agrée -La machine ne démarre pas -Le disjoncteur thermique est - Attendre quelques minutes pour enclenché redémarrer la machine -Le disjoncteur thermique -Le moteur ainsi que l’intérieur -Nettoyez et dégagez le moteur s’enclenche de façon du bâti a des copeaux ou des... - Page 17 10. Liste des pièces détachées et vue éclatée N° de pièce Description N° de pièce Description Ecrou moleté Ecrou Ecrou moleté Poignée du volant Rondelle Boulon Guide gauche Cache plastique Boulon Plaque de fixation moteur Presseur vertical Moteur Support de fixation du presseur Boulon Vis M6*25 Rondelle...
- Page 19 N° de série en l igne obligatoire: www.leman-machine.com Les produits de marque LEMAN sont tous testés suivant les normes de réception en usage. Votre revendeur s’engage à remédier à tout vice de fonctionnement provenant d’un défaut de construction ou de matières.
