Multi-DENCO
Ventilateurs (AC)
Ventilateurs AC avec kit hi-
ver
Ventilateurs EC*
Ventilateurs EC avec kit hi-
ver
* Indisponible en taille 008
** La Fig. 7-1 n'est pas d'application pour les appareils AC. Pour chaque condenseur, il faut installer des câbles d'alimentation et les raccorder sé-
parément à l'unité intérieure. .
FläktGroup DC-2013-0101-FR • Sous réserve de modifications • R4-05/2018

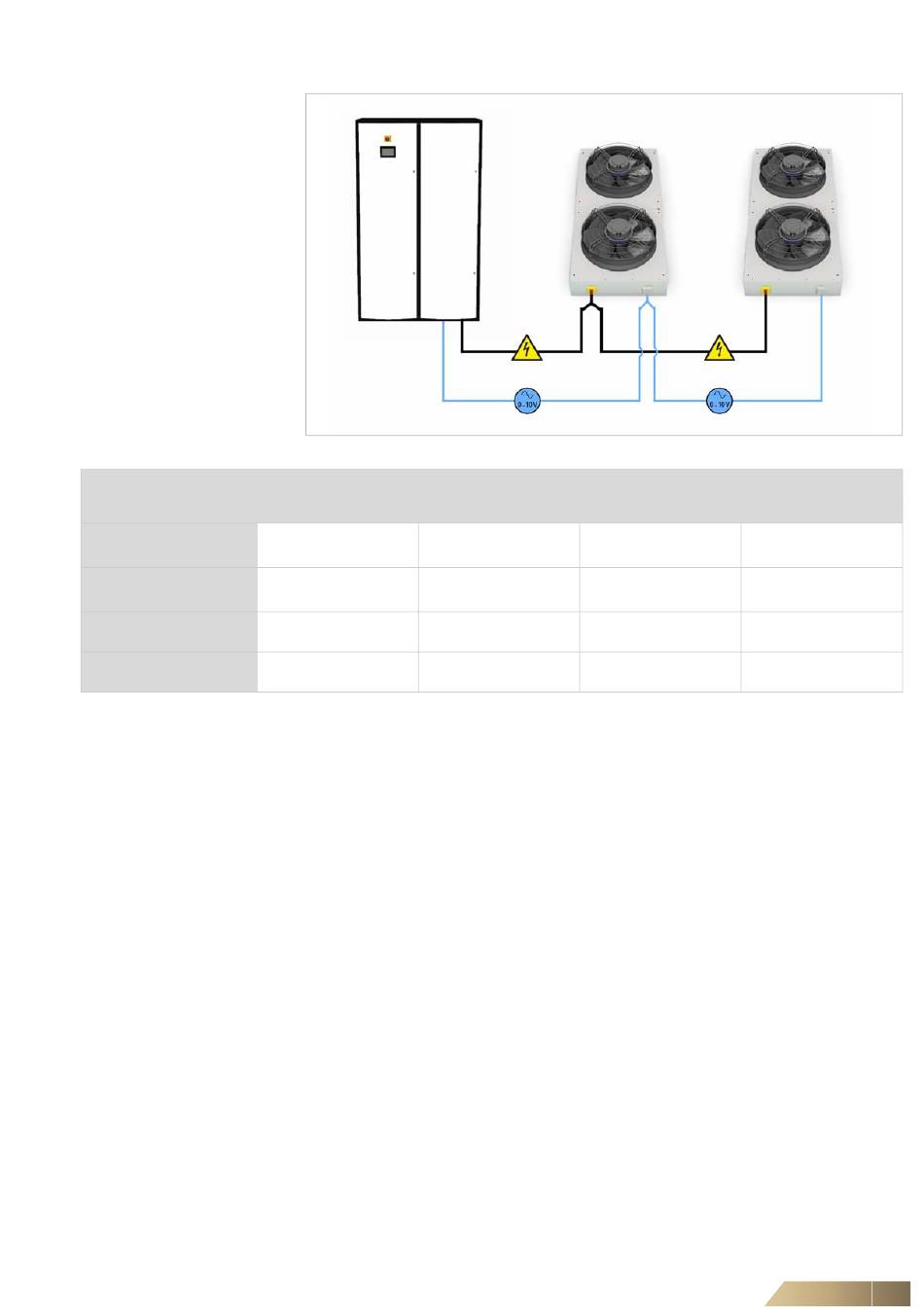

fig. 7-1:
Installation ventilateur EC
1 condenseur
Régulation
pas nécessaire
2 conducteurs + terre
pas nécessaire
3 conducteurs + terre
2 conducteurs, blindé
3 conducteurs + terre
2 conducteurs, blindé
4 conducteurs + terre
Nous recommandons, pour le câble de commande, 2 câbles blindés de données, par
exemple:
– Beldon 8761
– Alpha 2401C
– BICCH8082
de la tension
Régulation
pas nécessaire
pas nécessaire
2 conducteurs, blindé
2 conducteurs, blindé
Raccordements électriques
2 condenseurs
Tension
2 conducteurs + terre
Alimentation électrique sé-
parée**
3 conducteurs + terre
Alimentation électrique sé-
parée**
3 conducteurs + terre
4 conducteurs + terre
69
