Multi-DENCO

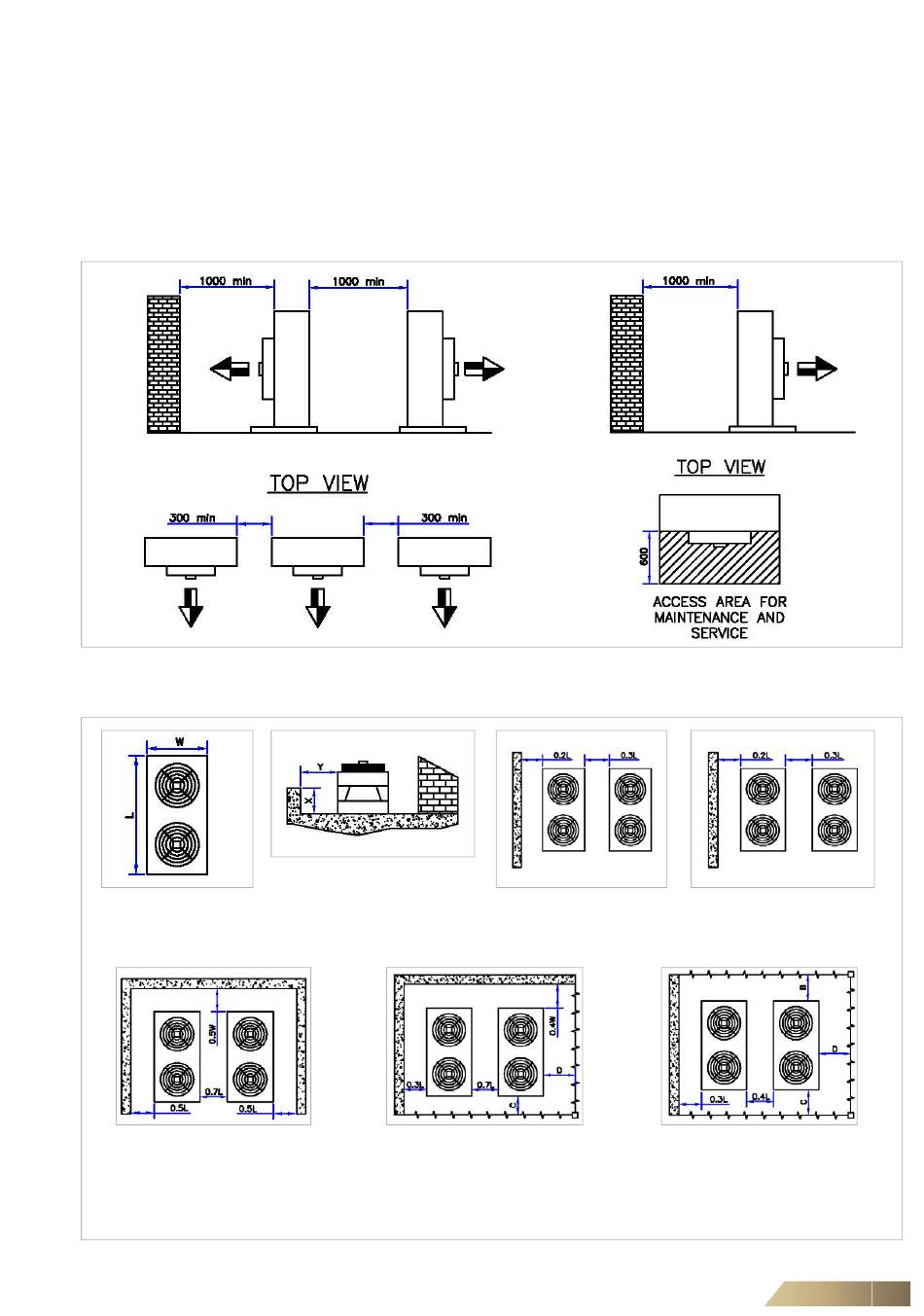

5.6.4 Espacements libres
Soufflage horizontal
fig. 5-17
Soufflage vertical
Définition de 'L' et 'W'
Si plusieurs appareils sont placés
en présence d'obstacles solides
sur trois côtés, il faut veiller, pour
chaque appareil, au libre passage
du flux d'air du côté ouvert.
fig. 5-18
FläktGroup DC-2013-0101-FR • Sous réserve de modifications • R4-05/2018
Les condenseurs doivent se trouver dans une position sans obstacle afin de garantir
la bonne circulation de l'air par la batterie froide. De plus, il faut veiller à ce l'air ne
refoule pas d'un appareil à l'autre.
Les espaces libres autour des condenseurs doivent être conformes aux plans concer-
nés fournis avec la documentation de l'appareil.
La valeur Y doit être plus grande que
2X.
Si plusieurs appareils sont placés en pré-
sence d'obstacles solides sur deux côtés et
avec deux sections pourvues de fentes: C +
La zone libre totale des fentes ne peut pas
être de moins de 70%. La sortie du ventila-
teur doit se trouver à même hauteur que la
partie supérieure de la fente.
Exigences dans le cas où
plusieurs appareils sont
montés à côté d'une pa-
roi solide.
D > L
Obstacles solides formés par
deux parois
Si plusieurs appareils sont placés en pré-
sence d'un obstacle solide et avec trois
sections pourvues de fentes: B + C + D >
L
La zone libre totale des fentes ne peut
pas être de moins de 70%. La sortie du
ventilateur doit se trouver à même hau-
teur que la partie supérieure de la fente.
Installation
47
