Multi-DENCO
6.2.10 Supports de tubes (colliers de serrage)

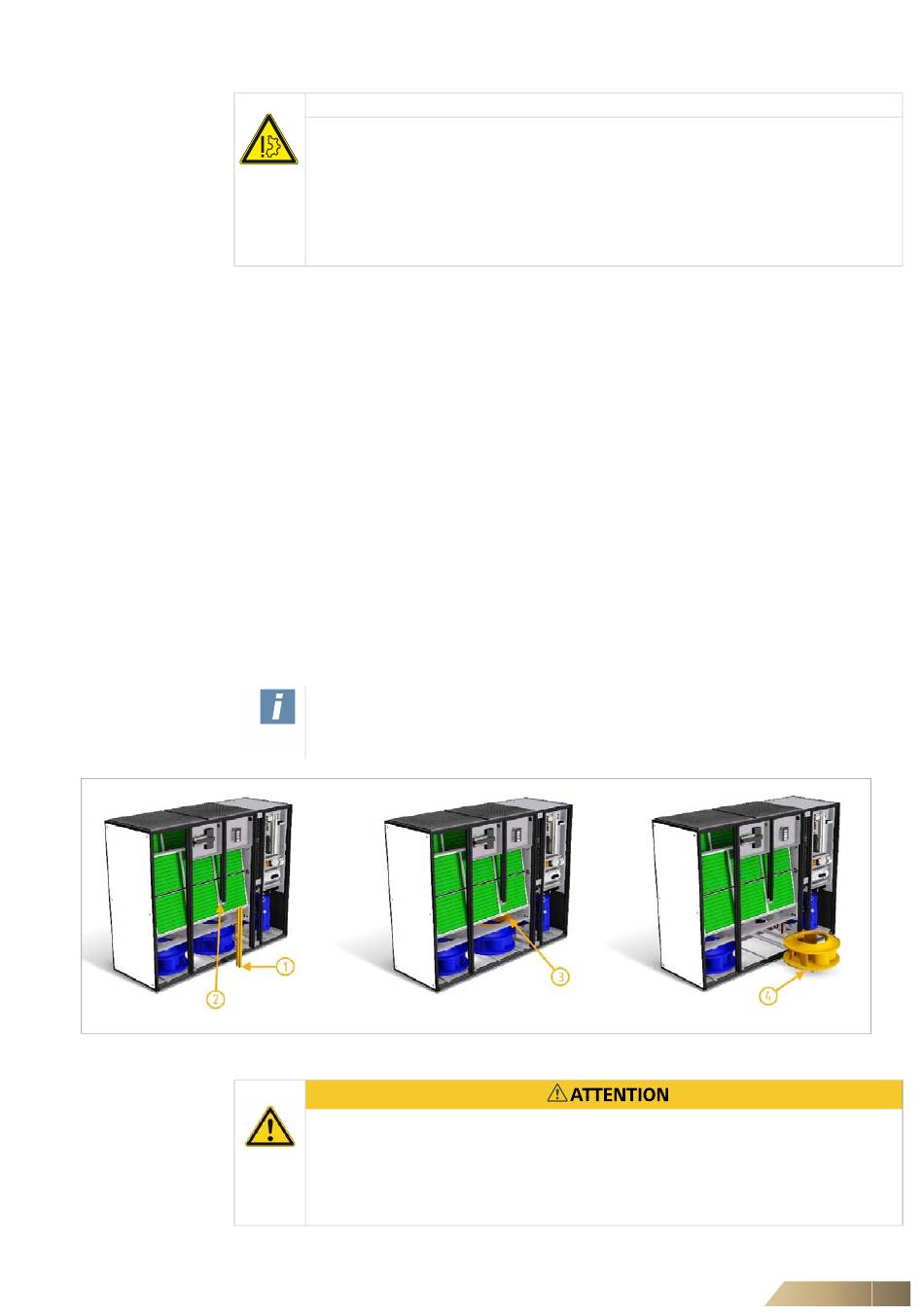

6.2.11 Démontage du ventilateur en vue de l'installation
fig. 6-5
FläktGroup DC-2013-0101-FR • Sous réserve de modifications • R4-05/2018
S'il n'y a pas suffisamment de coudes de rehaussement d'huile, il se crée un
manque de lubrification du compresseur avec pour conséquence de mauvaises
performances ou une panne.
Le dernier coude de rehaussement d'huile (détail 3 sur la Fig. 6-4) empêche que
le réfrigérant liquide reflue dans le retour du compresseur.
•
Assurez-vous du montage des coudes de rehaussement d'huile adéquats
conformément à la Fig. 6-4.
Lorsque le condenseur est placé EN-DESSOUS de la Multi-DENCO, des coudes de
rehaussement d'huile ne sont pas nécessaires. Il faut veiller à ce que les pertes de
charge dans les lignes liquides ne soient pas excessives (voir plus d'information cha-
pitre 6.2.3 'Dimensionnement').
Il est recommandé de:
– fixer les tuyaux indépendamment les uns des autres à l'aide de colliers de serrage
rembourrés et antivibratiles
– placer les supports par intervalles d'1,5 m maximum
– prévoir une rupture thermique entre les conduites d'aspiration et les attaches.
Pour certains appareils downflow (appareils à flux descendant), il peut être difficile
d'accéder aux raccords de tuyaux de réfrigération (surtout si aucun accès latéral n'est
prévu). Les armoires Multi-DENCO sont conçues de manière à ce que le ventilateur
le plus proche de la tuyauterie puisse être ôté afin de faciliter l'installation.
REMARQUE – MARQUAGE DES CÂBLES ÉLECTRIQUES!
Il est très important, lorsqu'on enlève le ventilateur, de prêter attention aux câbles
et de les marquer afin de pouvoir les rebrancher correctement par après.
Chaque groupe moto-ventilateur est lourd et peut peser jusqu'à 36 kg (les exécu-
tions spéciales peuvent être encore plus lourdes).
•
Procédez à une analyse de risque et planifiez chaque manoeuvre avant
d'entamer les travaux.
•
Veillez à utiliser un dispositif de levage fiable.
REMARQUE
Raccordement des fluides
57
