Multi-DENCO
7.5
Raccordement sur site à la régulation C5-12
Réseau d'appareils / écran à distance / écran de
l'apparareil

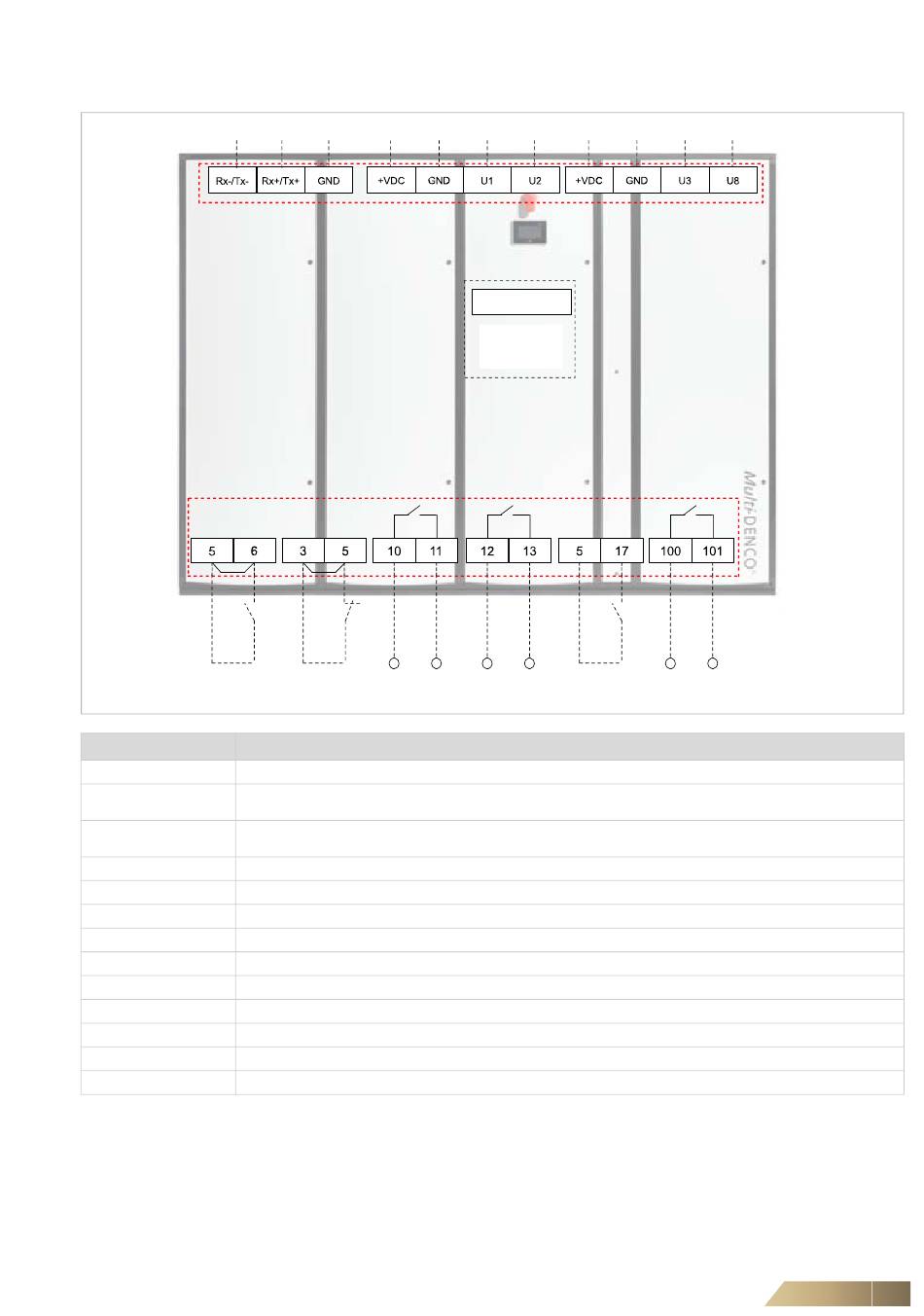

C5-12 RACCORDS DU REGULATEUR
BORNIER SUR SITE
Télécommande
Marche/Arrêt*
Bornes
Remarque
6 – 5
E - F :contact de marche/arrêt à distance de l'appareil via un contact de fermeture à prévoir sur site
Arrêt d'urgence , l'appareil est désactivé par l'ouverture du contact sur site (utilisation par exemple pour une installation
3 – 5
d'alarme incendie).
Affichage de l'alarme critique de l'appareil, par exemple haute pression/basse pression, débit d'air, température trop éle-
10 – 11
vée.
12 – 13
Affichage de l'alarme de maintenance de l'appareil, par exemple filtres encrassés, humidificateur.
17 – 5
Contact de défaut de la pompe à condensats (accessoire en option)
100 – 101
Affichage du fonctionnement de l'appareil (par exemple ventilateurs activés)
+VDC – GND – U1 – U2 Capteur d'entrée d'air
+VDC – GND – U3 – U8 Capteur de sortie d'air (en option, s'applique uniquement si le capteur a été installé).
Carte d'inferface série
Cartes d'interface pour GTB (en option).
Rx-/Tx- - Rx+/Tx+ - GND Bornes de réseau pour le raccordement de plusieurs appareils. Les écrans sont déjà raccordés à ces bornes.
--------
Câblage à prévoir sur site
#
Contacts secs (tension et signal déjà mis à disposition sur site).
*
Les contacts secs doivent être mis à disposition sur site (si nécessaire, enlever le pontage).
Tab. 7-2
FläktGroup DC-2013-0101-FR • Sous réserve de modifications • R4-05/2018
Capteur d'entrée d'air
Arrêt d'urgence
Alarme cri-
(alerte au feu) *
tique #
Capteur de sortie d'air
Carte
Carte d'interface
(en option)
Pompe à conden-
Alarme de
sats *(en option)
maintenance #
Raccordements électriques
Mode de fonctionnement #'
(en option)
73
