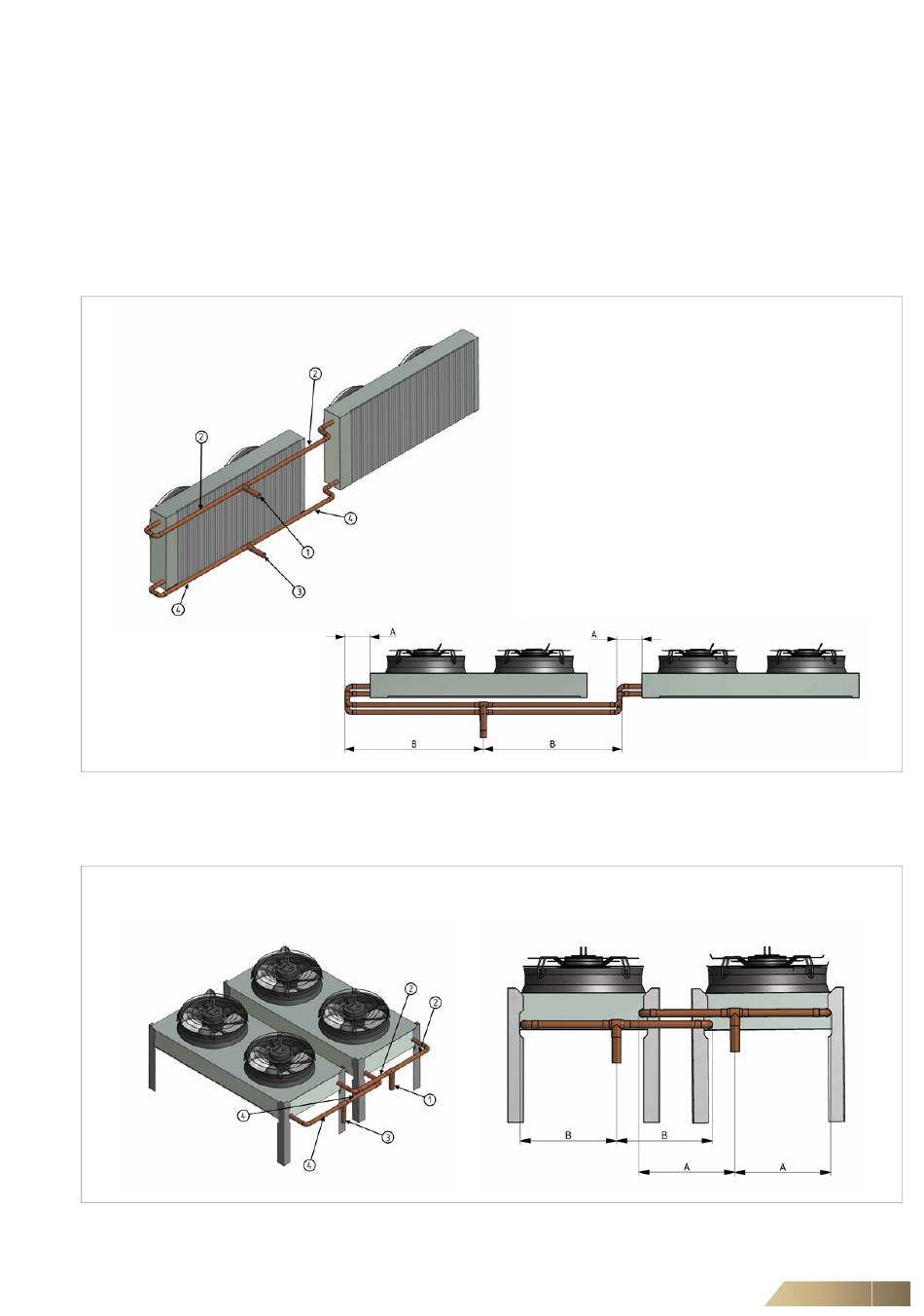

Soufflage horizontal
Vue isométrique
fig. 6-1
Soufflage vertical
Vue isométrique
fig. 6-2
FläktGroup DC-2013-0101-FR • Sous réserve de modifications • R4-05/2018
Pour chaque installation comportant 2 condenseurs en tandem:
•
les deux condenseurs doivent se trouver à même hauteur.
•
Si ce n'est pas possible, il faut installer un collecteur externe de liquide.
•
Les tubes 2 et 4 (tuyauterie après le connecteur en T) doivent avoir un diamètre plus
petit que les tubes 1 et 3 (voir tableaux 6.1 et 6.2)
•
Assurez-vous que A = A et B = B
•
Pour le soufflage horizontal: A + B < 5 mètres
•
Pour le soufflage vertical: A < 5 mètres et B < 5 mètres
Vue latérale
Vue latérale
Raccordement des fluides
