Interroll Convoyeur à rouleaux 24 V
RM 8310 / RM 8320 / RM 8330
Assemblage
4 Fixer les profils de guidage latéraux sur les supports de guidage latéraux, monter le profil de
guidage latéral sur les supports universels voir "Fixation du profil de guidage latéral sur les
supports universels", Page 37. Il est possible, si besoin, de placer deux profils de guidage
latéraux l'un au-dessus de l'autre.

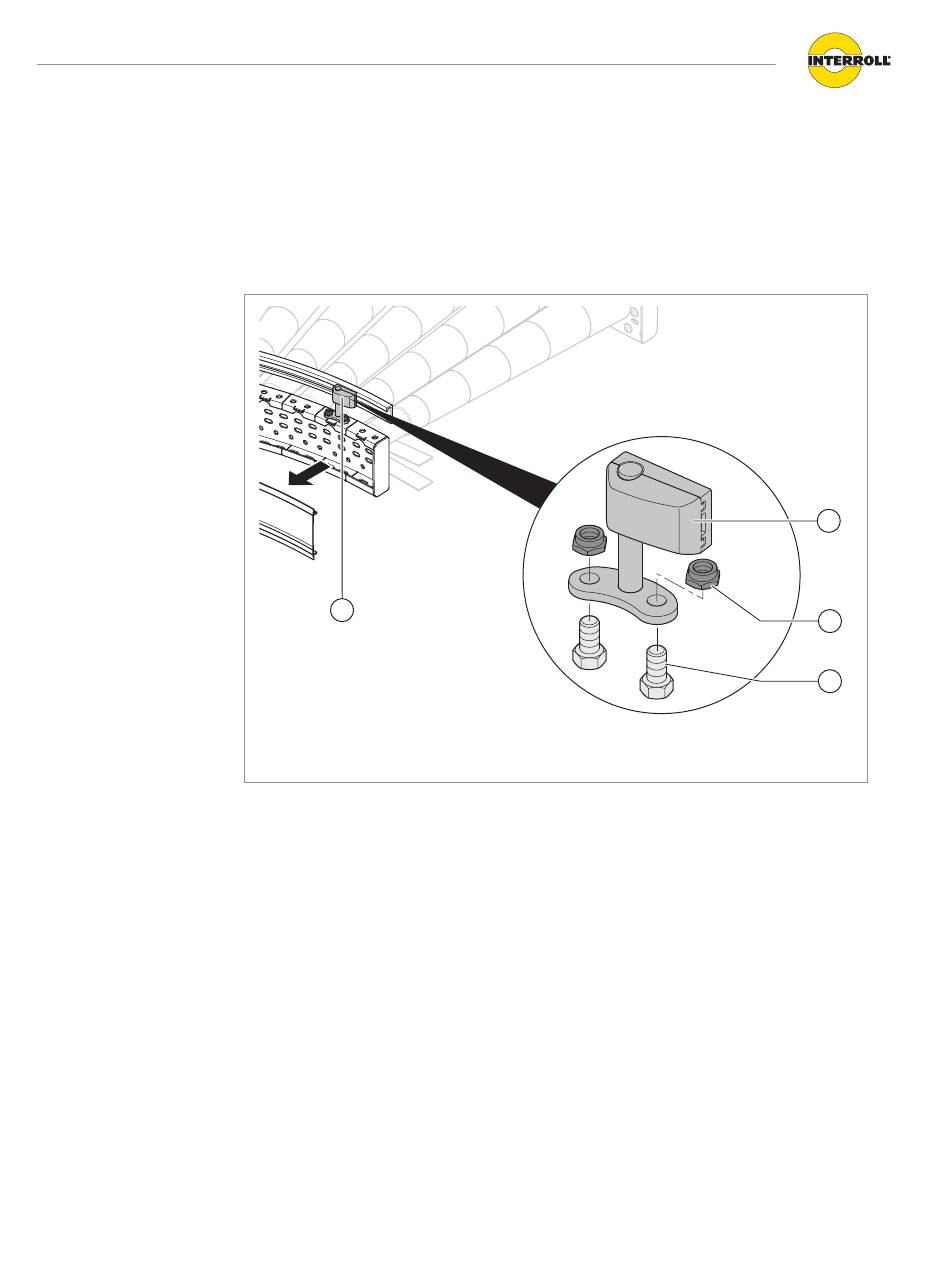

Monter un support universel rigide

1
1 Support universel rigide
2 Support de guidage latéral
Le support universel rigide est monté par le haut sur le profil à trous du montant latéral.
Condition:
Le module est hors-service.
R
4 Retirer le cache latéral du module.
4 Positionner le support universel rigide et le placer sur le profil à trous du montant latéral.
4 Le support universel rigide se fixe à l'aide de deux vis hexagonales et de deux écrous.
4 Remettre le cache latéral en place.
3 Écrous
4 Vis hexagonales
Traduction du mode d'emploi original
2
3
4
Version 1.1 (01/2016) fr
