Version 1.1 (01/2016) fr
Traduction du mode d'emploi original
Interroll Convoyeur à rouleaux 24 V
RM 8310 / RM 8320 / RM 8330

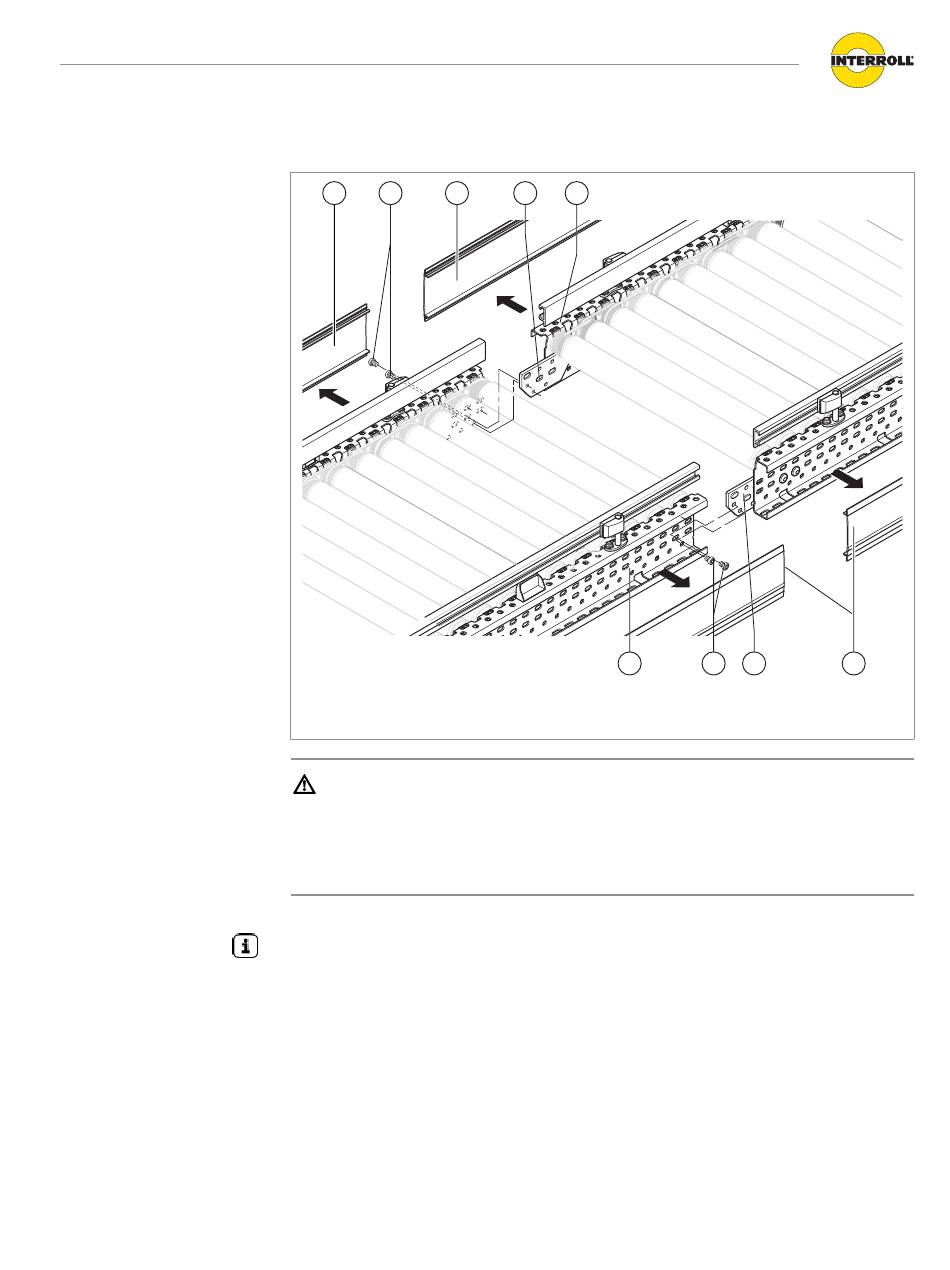

Assemblage
Assemblage des modules
1
2
1
1
Cache latéral
2
Vis
ATTENTION
Risque d'écrasements et de blessures par coupure
4 En cas d'intégration du module dans une installation générale, tenir compte des points
possibles de danger, en particulier des zones d'attraction et coupantes.
Vérifier les chemins de passage du personnel lors de la mise en place de l'installation de
convoyage. Installer le cas échéant des transitions.
Les différents modules d'une installation de convoyage complète sont vissés les uns aux autres à
l'aide de connecteurs de profilés (3) :
4 Pour la liaison avec les droites et les courbes, utiliser des connecteurs de profilés avec
poinçonnage et pas régulier.
4 Pour la liaison avec des courbes et pour les pas irréguliers, utiliser des connecteurs de profilés
à trous oblongs et sans poinçonnage.
3
4
4
3
Connecteur de profilé
4
Montant latéral (à profil en C)
2
3
1
29
