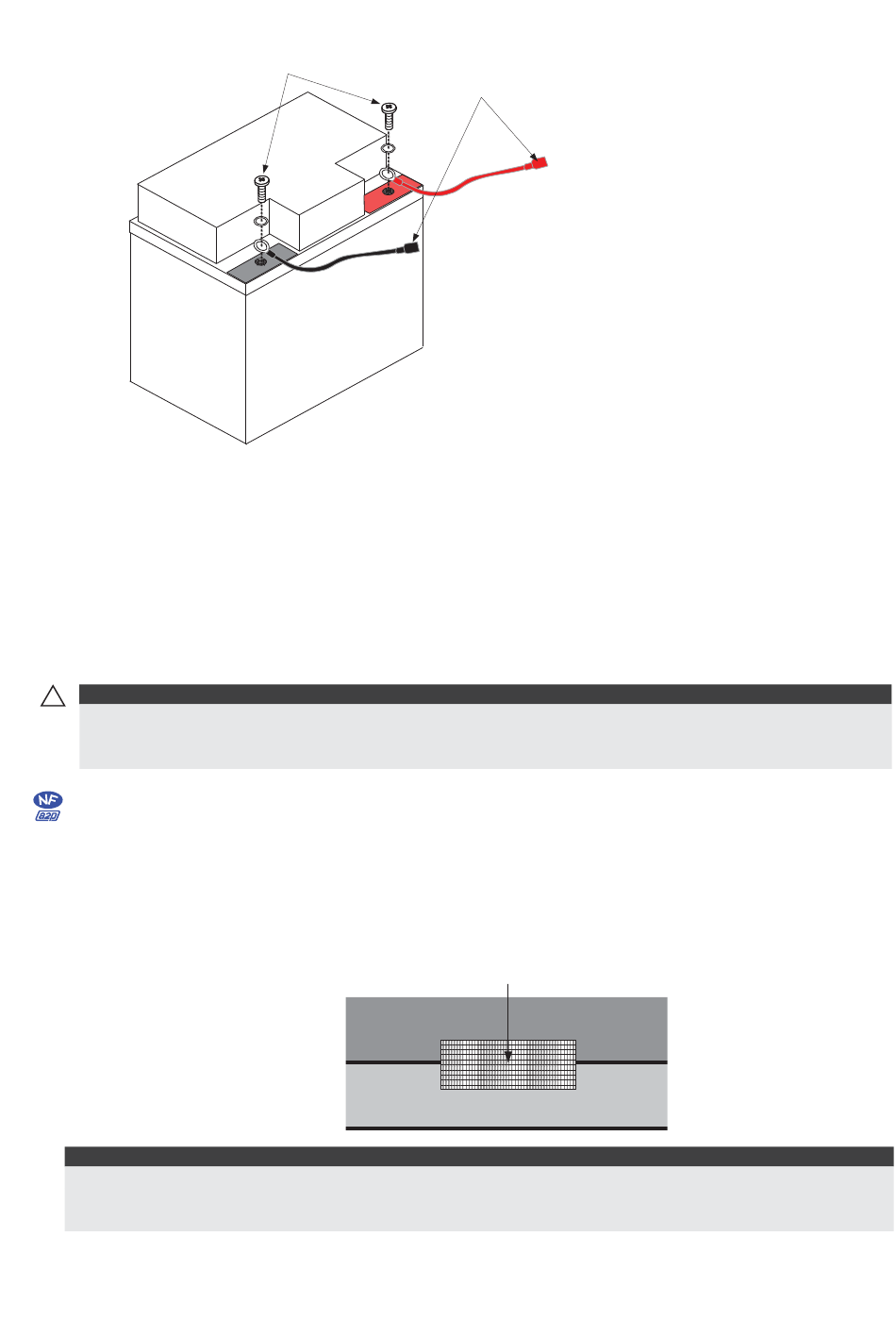

Figure 14 : Connexion d'une batterie 12V/17Ah

Raccordement de l'Alimentation Principale

Pour le raccordement de l'Alimentation Principale CA vous devez :
Amener la tension du secteur 230VCA sur les bornes de raccordement prévues à cet
effet avec le fusible intégré (fusible de type LENT 315 mA) selon les normes de
raccordement de la Réglementation Générale pour les Installations Electriques.
Attacher le câble tension du secteur CA au boîtier métallique via une bride et aux
bornes de raccordement prévues à cet effet
IMPORTANT :
!
A ce moment AUCUNE tension secteur n'est encore appliquée sur ce câble tension secteur CA.
Veillez à raccorder la phase du câble secteur à la borne qui dispose d'un fusible (L). La section
du câble d'alimentation du secteur ne peut pas être inférieure à 2.5mm

Fin D'installation

Pour répondre à la norme NF&A2P, en fin d'installation, la ProSYS devra être plombé en
utilisant un scellé de sécurité adhésif non réutilisable. Ce dispositif permettra de laisser une
trace tangible en cas d'accès physique au niveau 3 de la centrale ProSYS.
Vous pourrez trouver ces scellés de sécurité adhésifs chez SBE Direct, sous la référence
produit
MSEC-SSS-STD.
NOTE :
Les boîtiers des modules d'extension comme le module d'extension d'évènements compatibles
avec la norme NF&A2P devront être scellés de la même manière, une fois l'installation et le
câblage réalisé.
42
Fixation des vis et Fation des vis et
rondelles
rondelles
Face avant
Socle
Manuel d'installation et de Programmation
Câbles pour
Batterie
Vers les fil volant
Rouge (+) de la
Carte Mère"
Vers les fil volant
Noir (-) de la
Carte Mère"
Scellé de sécurité adhésif
