NOTE :
La consommation maximum en courant sur UO1 ne peut pas être supérieure à 900mA.

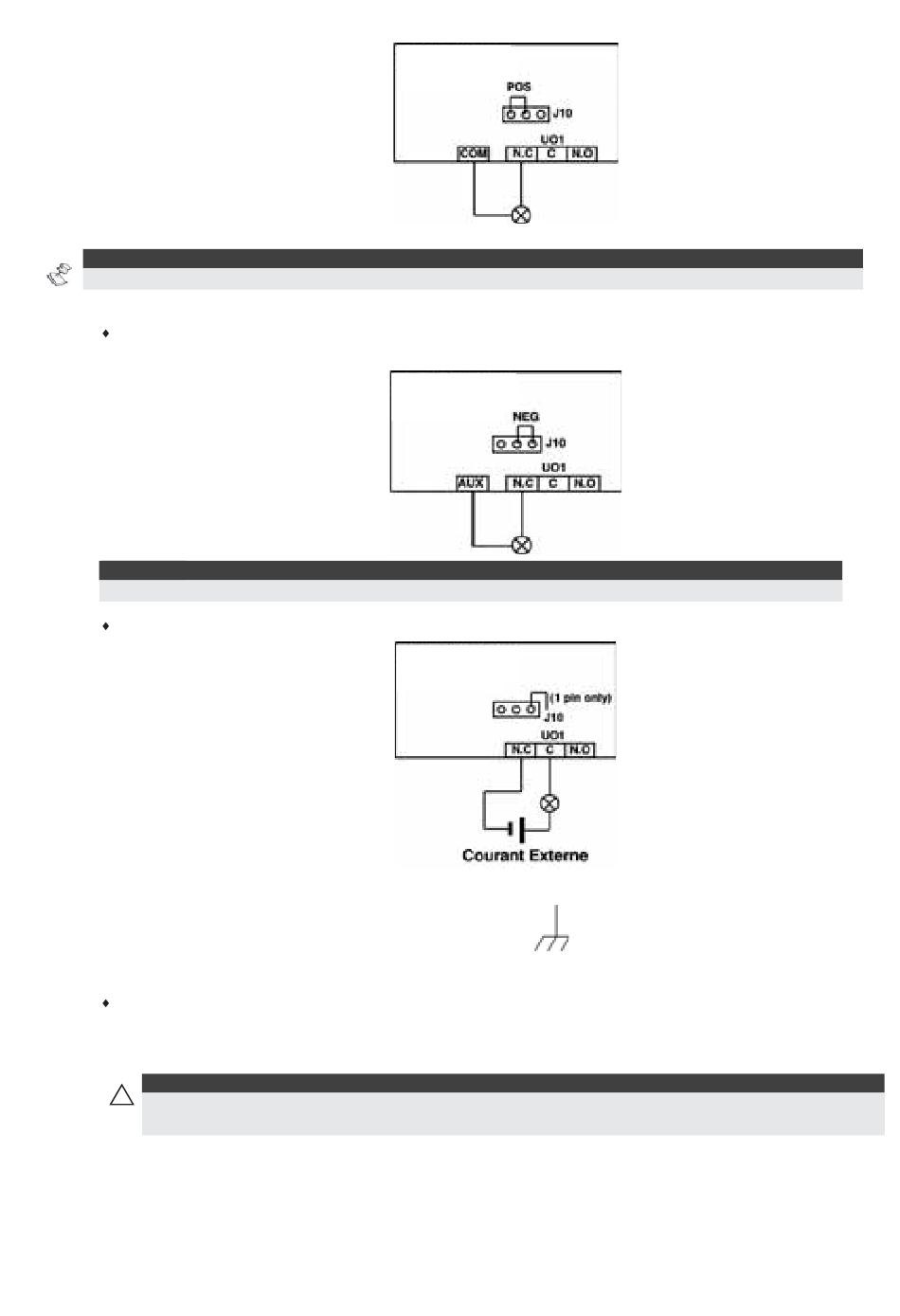

Négatif (NEG) : Si le cavalier J10 est placé sur NEG, alors la borne C de la sortie UO1 sera
de tension 0V.
:
ATTENTION
Ne pas connecter une source électrique supérieure à 24V !
Si le cavalier J10 est placé sur une seule broche, la sortie UO1 sera sans tension.
Raccordement à la Terre (Masse)
Pour le raccordement correct de la Terre (Masse) vous devez :
Relier le boîtier métallique et la porte du boîtier métallique avec la terre de l'alimentation du
secteur, comme montré sur la figure de la page suivante. Voir aussi rubrique Qu'est-ce qu'une
Bonne connexion à la Terre, page 27.
IMPORTANT :
!
Le raccordement de la Terre doit être exécuté selon la Réglementation Générale pour les
Installations Electriques (A.R.E.I.).
38
Panel Principal
Carte mère
ProSYS
Panel Principal
Carte mère
ProSYS
Panel Principal
Carte mère
ProSYS
Manuel d'installation et de Programmation
