INTERFACES
D-6

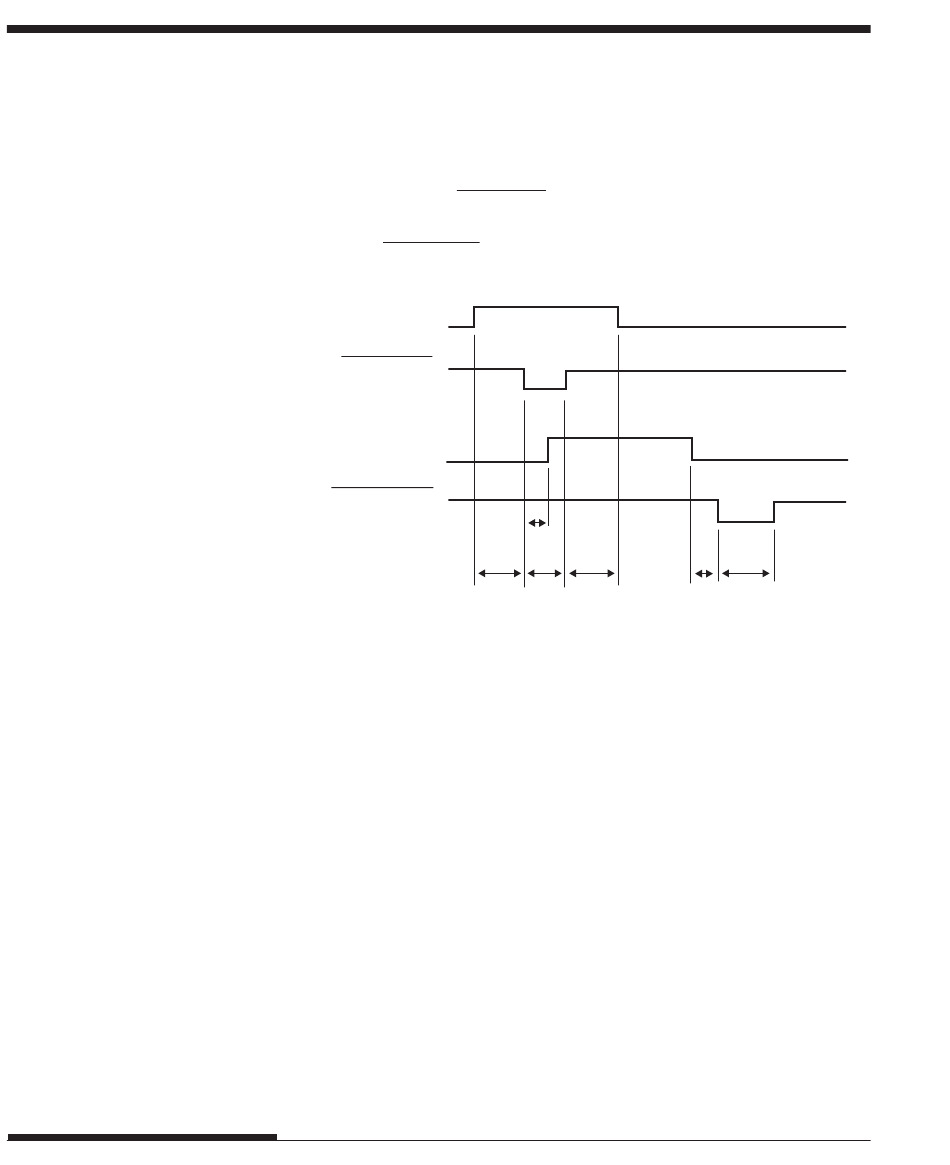

Chronogramme de transmission des données
En mode unidirectionnel (interface Centronics conventionnelle), cette
imprimante assure la réception des données lorsque les signaux Données
(Data) et Validation (Data Strobe) émis par l'ordinateur sont synchronisés de
la manière suivante par rapport aux signaux Occupation (Busy) et Accusé de
réception (Acknowledge) de l'imprimante :
Data 1 to Data 8
Data Strobe
BUSY
Acknowledge
T4
T1
T2
T3
T1, T2, T3 > 1 µs
T4 < 1 µs
0 µs < T5 < 3 µs
2 µs < T6 < 6 µs
T5
T6
