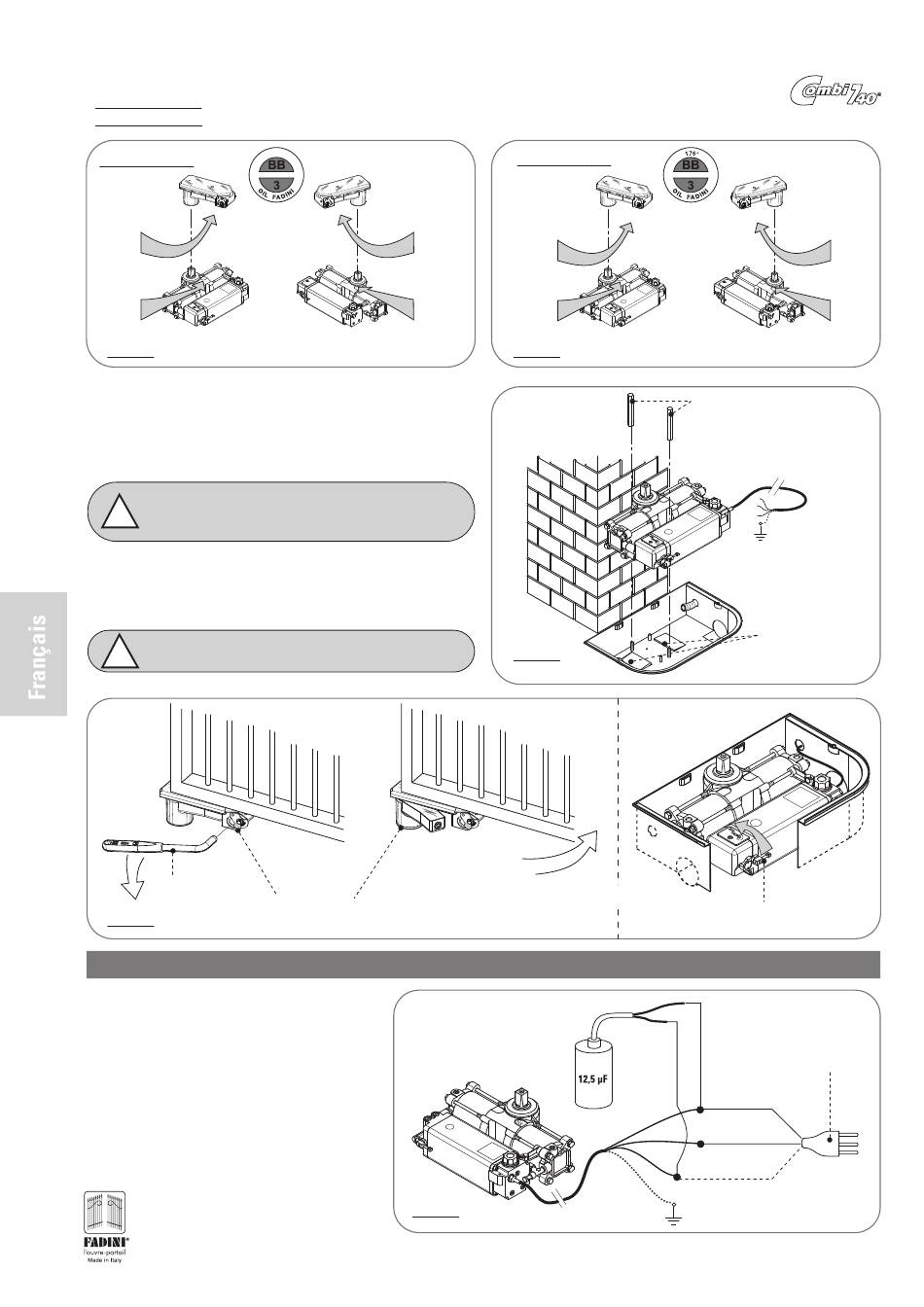

Premiers Essais De Fonctionnement - fadini COMBI 740 Notice De Montage

IMPORTANT : en fonction des versions à 110° ou bien à 175° , le déverrouillage manuel d'urgence est installé différemment.
- Le Combi 740 à 110° DROITE est couplé avec le Déverrouillage manuel d'urgence DROITE, le GAUCHE avec le GAUCHE (Fig.16).
- Le Combi 740 à 175° DROITE est couplé avec le Déverrouillage manuel d'urgence GAUCHE, le GAUCHE avec le DROITE (Fig.17).
Combi 740 à 110°
Sx
Sx
FIG. 16
- Le Combi 740 est inséré dans le coffrage, fixé grâce à deux goujons
hexagonaux et maintenu guidé par les deux fentes rehaussées à la base
du Caisson (Fig.18).
- Après avoir inséré dans le Caisson les Combi 740 Droite et Gauche, il est
possible d'installer définitivement les battants du portail.
Important : Avant d'effectuer une quelconque manœuvre de
! fonctionnement, même manuelle, il faut installer les butées de
fermeture et d'ouverture des battants du portail (Fig.15 pag.39).
Il est possible d'effectuer les premières manœuvres d'ouverture, même
manuelle, « en déverrouillant » le Combi 740 du battant, à l'aide de la clé
de déverrouillage (si le Déverrouillage manuel d'urgence est installé), ou
bien en tournant le Levier de déverrouillage du vérin hydraulique (Fig.39).
Attention : ce levier doit être toujours fermé pendant le
!
fonctionnement normal du Combi 740.
Levier de déverrouillage
FIG. 19

PREMIERS ESSAIS DE FONCTIONNEMENT

Pour effectuer les premiers essais de rotation de l'arbre,
il est possible de brancher directement l'alimentation
électrique au moteur Combi 740.
Effectuer un branchement en fonction du schéma sur la
Fig.20, avec un condensateur ajouté de 12,5 μF en parallèle
aux deux phases. Pour inverser la rotation de l'arbre, il
faut échanger les branchements au niveau des phases.
40
Dx
Dx
Déverrouillage
manuel d'urgence
FIG. 20
Combi 740 à 175°
Dx
Sx
FIG. 17
FIG. 18
OU BIEN
Jaune Vert - Mise à la terre
Sx
Dx
Ecrous hexagonaux E13 de
fixation du Combi 740 avec
le coffrage normal
Fentes de guide
Levier de déverrouillage
du vérin hydraulique
Réseau d'alimentation
électrique 230 V 50 Hz
monophasé
Rouge - Phase
Bleu - Commun
Rouge - Phase
