Sommaire des Matières pour fadini FIBO 300
- Page 1 NOTICE DE MONTAGE ®...
-
Page 2: Généralités

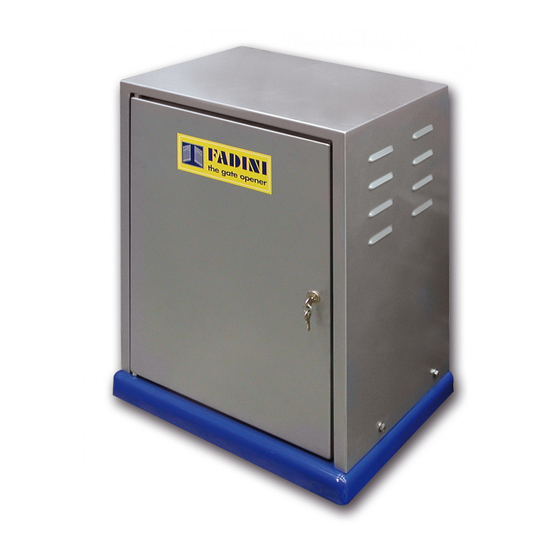

GÉNÉRALITÉS Le FIBO 300, de 1,1 KW (1,5 CV) triphasé est un dispositif d’automatisation pour portails industriels et portails coulissants lourds (domaine d’application varie d’un portail pesant de 1˙000 Kg à 2˙500 Kg environ); le groupe moteur-réducteur est monté à l’intérieur d’un armoire de protection en tôle d’acier et le tout est fixé... -
Page 3: Fixation Du Socle D'ancrage
- Vous devez commencer par prévoir, à proximité du lieu d’installation, un puits de collecte des câbles, raccordé sur le socle du FIBO 300 à travers un tuyau adéquat, pour les connexions électriques (Fig. 3) - Pour fixer le socle “G” vous devez commencer par ôter l’armoire de protection “H” en dévissant les quatre vis de fixation “A” , situées sur les côtés et en bas du dispositif d’automatisation (Fig. -
Page 4: Déverrouillage Manuel Du Dispositif D'automation Du Portail
- Mettez provisoirement en place la crémaillère sur le portail à l’aide d’étaux en mettant à niveau sur toute la longueur du portail : la crémaillère doit coulisser sans frottement avec l’engrenage d’entraînement “I” du FIBO 300 déverrouillé, lorsque vous effectuez cet essai en déplaçant le portail à... -
Page 5: Réglage De L'embrayage
MONTAGE DES CAMES D’ARRÊT DE FIN DE COURSE “F” Pour arrêter le mouvement du portail, le Fibo 300 dispose de deux fins de course hermétiques à roulettes, placés derrière le dispositif d’automation, dont un agit à la fermeture et l’autre à l’ouverture (Fig. 5). - Page 6 N.B.: CE PROGRAMMATEUR ELECTRONIQUE EST CONÇU POUR GERER TOUTES LES IMPULSIONS LES PORTAILS SEULEMENT AVEC LES ACCESSOIRES FADINI. NOUS NE INVERSE LE SENS DONNOS PAS DE GARANTIE DE FONCTIONNEMENT AVEC DES AUTRES DE MARCHE ACCESSOIRES OU AUTRES APPLICATIONS.
- Page 7 COULISSANT - TRIPHASE TÉLÉRUPTEURS D’ALIMENTATION “FERME” 100 n K 630 100 n K 630 TÉLÉRUPTEURS D’ALIMENTATION “OUVRE” 1 2 3 4 5 FUSIBLES 10A - 380V HAUTE TENSION 16 17 18 19 20 21 22 23 ALIMENTATION 230-400 V MOTEUR TRIPHASE ELECTRIQUE TRIPHASE...
- Page 8 TABLEAU ÉLECTRIQUE D’ALIMENTATION DU MODÈLE FIBO 300. DESCRIPTION LOGIQUE ELPRO 10 exp Assurez-vous que tous les raccordements électriques soient effectués selon le schéma au dos. Raccorder l'alimentation triphasée 230/400 V 50 Hz aux bornes 21-22-23. La diode lumineuse (LED) rouge doit s'allumer signalant que la carte est sous tension. Le temporisateur de travail Ouverture et Fermeture doit être réglé...
-
Page 9: Branchements Électriques Sur Le Programmateur Électronique Elpro 10 Exp
Dessin 3911. - Le programmateur électronique de puissance ELPRO 10 exp triphasé est monté dans sont tableau, à l’intérieur du coffret du Fibo 300;... -
Page 10: Branchements Électriques Des Fins De Course Séparés
Le Fibo 300 dispose d’un système de sécurité à l’ouverture du portillon avant, grâce au disjoncteur de tension “ NC ” qui, sur les dispositifs d’automation sans tableau électrique, doit être branché sur le programmateur Elpro 10 sur les bornes 14-15 (Fig. 10 et Fig. -
Page 11: Caracteristiques Techniques
Service intermittent ................S1 Huile hydraulique type...........AGIP ROTRA THT Refroidissement............par ventilateur Température de service..........–20°C +80°C Poids statique Fibo 300..............65 Kg Degré de protection..............IP 557 PERFORMANCES Cycle de service:..................25 secondes Ouverture, 30 secondes Arrêt, 25 secondes Fermeture Temps d’un cycle complet:..................................80 secondes Cycles complets ouverture –... -
Page 12: Contrôle Et Entretien
L e c o n s t r u c t e u r s e r é s e r v e l e d r o i t d e m o d i f i e r c e s i n s t r u c t i o n s e t c e s FABRIQUE D’AUTOMATISMES DE PORTAILS caractéristiques techniques sans préavis. Via Mantova, 177/A - 37053 Cerea (Verona) Italy - Tel. +39 0442 330422 r.a. - Fax +39 0442 331054 - e-mail: info@fadini.net - www.fadini.net... - Page 13 NOTICE DE MONTAGE ®...
- Page 14 FIBO INSTRUCTIONS À SUIVRE POUR INSTALLER LE DISPOSITIF D’AUTOMATION COULISSANT POUR GARANTIR UNE BONNE INSTALLATION ET LE BON FONCTIONNEMENT DU FIBO 400 NOUS VOUS RECOMMANDONS DE SUIVRE SCRUPULEUSEMENT LES EXPLICATIONS QUI SUIVENT ET LEURS DESSINS. IMPORTANT : TOUTE L’INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIÉ, CONFORMÉMENT AUX NORMATIVES DE SÉCURITÉ...
- Page 15 FIXATION DU SOCLE D’ANCRAGE - Vous devez commencer par prévoir, à proximité du lieu d’installation, un puits de collecte des câbles, raccordé sur le socle du FIBO 400 à travers un tuyau adéquat, pour les connexions électriques (Fig. 3) - Pour fixer le socle “G” vous devez commencer par ôter le coffret de protection “H” en dévissant les quatre vis de fixation “A” du coffret, situées sur les côtés et en bas du dispositif d’automation (Fig.
- Page 16 DÉVERROUILLAGE MANUEL DU DISPOSITIF D’AUTOMATION DU PORTAIL Le déverrouillage permet de libérer le mouvement du portail du moto-réducteur; cela est nécessaire en cas de manque de courant ou au cours des opérations de montage du FIBO 400. - Ouvrez le portillon du coffret à l’aide de la clé personnalisée “C” (Fig. 2). - Agissez avec une clé...
- Page 17 CRÉMAILLÈRE IMPORTANT: POUR RÉUNIR LES TIGES DES CRÉMAILLÈRES RESPECTEZ SCRUPULEUSEMENT LE PAS ENTRE LES DENTS, EN RECOURANT POUR LE MONTAGE À UNE BARRE DE SUPPORT AFIN D’OBTENIR LA BONNE FORME BARRE DE SUPPORT ET DE GUIDE FIG. 8 MONTAGE DES CAMES D’ARRÊT DE FIN DE COURSE “F” Pour arrêter le mouvement du portail, le Fibo 400 dispose de deux fins de course hermétiques à...
- Page 18 N.B.: CE PROGRAMMATEUR ELECTRONIQUE EST CONÇU POUR GERER TOUTES LES IMPULSIONS LES PORTAILS SEULEMENT AVEC LES ACCESSOIRES FADINI. NOUS NE INVERSE LE SENS DONNOS PAS DE GARANTIE DE FONCTIONNEMENT AVEC DES AUTRES DE MARCHE ACCESSOIRES OU AUTRES APPLICATIONS.
- Page 19 COULISSANT - TRIPHASE TÉLÉRUPTEURS D’ALIMENTATION “FERME” 100 n K 630 100 n K 630 TÉLÉRUPTEURS D’ALIMENTATION “OUVRE” 1 2 3 4 5 FUSIBLES 10A - 380V HAUTE TENSION 16 17 18 19 20 21 22 23 ALIMENTATION 230-400 V MOTEUR TRIPHASE ELECTRIQUE TRIPHASE...
- Page 20 Sortie voyant borne n. 11 prévue pour une lampe 24 V - 3 W max. Sortie lampe de signalisation bornes n. 19-20 puissance 25 W max. COULISSANT - TRIPHASE 400 V 230 V COMMUTATEUR DE TENSION 630 mA FADINI OUVERTURE LIGNE BORNES DE COMMANDE CONNECTEUR CARTE PASSAGE PIETON –...
-
Page 21: Composants Et Accessoires
BRANCHEMENTS ÉLECTRIQUES SUR LE PROGRAMMATEUR ÉLECTRONIQUE ELPRO 10 exp Avant de procéder au branchement, observez attentivement les schémas électriques joints (Fig. 11, Fig. 12 et Fig. 13). IMPORTANT : Toute l’installation électrique doit être mise à la terre (Fig. 13). - Alimentation, moteur électrique et clignotant sont branchés à... - Page 22 “ Q.E.P. ” ; en conséquence, il faut, après avoir ôté le coffret de protection (Fig. 2, page 2), effectuer le câblage conformément aux schémas joints (Fig. 11 et Fig., 15) et conformément à la logique de fonctionnement de l’Elpro 10 Dessin 3911 de la page 6. 630 mA COMMUTATEUR DE TENSION FADINI OUVERTURE LIGNE FIN DE COURSE FIN DE COURSE “...
- Page 23 CARACTERISTIQUES TECHNIQUES MOTEUR ÉLECTRIQUE MOTO-RÉDUCTEUR FIBO 400 Puissance fournie ............2,2 kW (3,0 CV) Tours de sortie ............33,8 tours/minute Tension d’alimentation triphasée ........230/400 V Engrenage d’entraînement ............Z 24 Fréquence..................50 Hz Module....................4,0 Courant absorbé ..............9,4/5,4 A Rapport.....................1/42 Puissance absorbée ...............2˙800 W Couple nominale maximum..........311,4 Nm Vitesse de rotation du moteur ......1˙400 tours/minute Vitesse de translation...........10,2 m/minute Service intermittent ................S3...
- Page 24 L e c o n s t r u c t e u r s e r é s e r v e l e d r o i t d e m o d i f i e r c e s i n s t r u c t i o n s e t c e s FABRIQUE D’AUTOMATISMES DE PORTAILS caractéristiques techniques sans préavis. Via Mantova, 177/A - 37053 Cerea (Verona) Italy - Tel. 0442 330422 r.a. - Fax 0442 331054 - e-mail: info@fadini.net - www.fadini.net...
