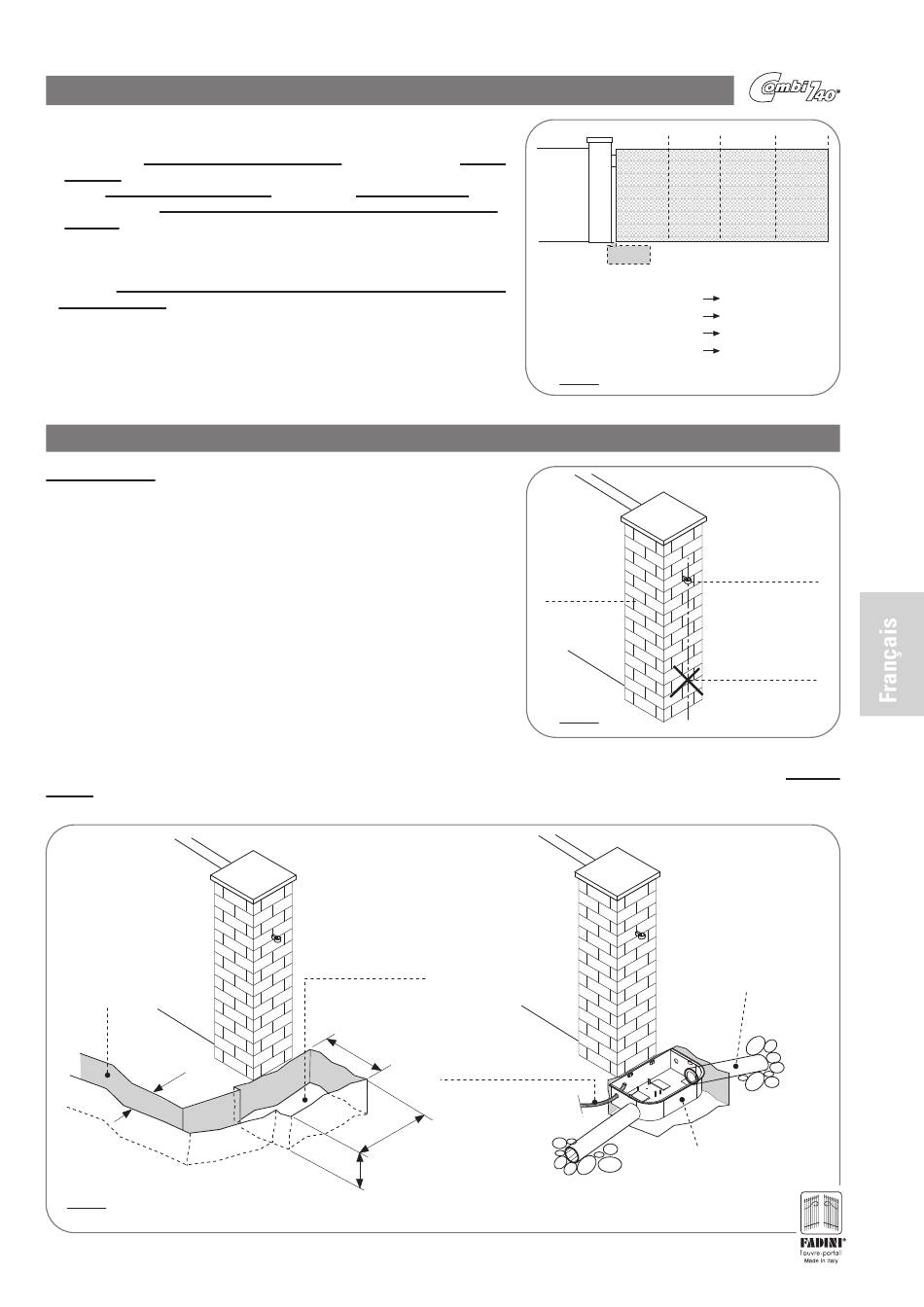

UTILISATION IDEALE DE L'AUTOMATISME HYDRAULIQUE ENTERRE COMBI 740

- Combi 740 version Normale, Rotation à 110°:
1) Le Combi 740 à 110° peut être utilisé sur n'importe quel battant, mais toujours avec une serrure électrique.
2) Pour des battants ayant une longueur supérieure à 2,50 mètres, il est conseillé d'utiliser le Combi 740
avec le frein.
3) Pour des battants spéciaux de 4,0 et 5,0 mètres, il faut appliquer le Régulateur d'écoulement.
4) Le poids statique que le Combi 740 peut supporter est de 700 Kg, pour des battants d'une longueur
de 1,0 mètre. Au-delà de cette longueur, il faut diminuer le poids du battant (Fig.7)
- Combi 740 version avec Verrouillage, Rotation à 110°:
On doit appliquer tous les quatre points précédents.
5) Le Combi 740 avec Verrouillage est conseillé pour des battants qui ont une longueur jusqu'à 2,0 mètres,
sans Serrure électrique. Au-delà des 2,0 mètres, il faut toujours appliquer la Serrure électrique.
- Combi 740 version Normale, Rotation à 175°:
On doit appliquer tous les quatre points précédents.
- Combi 740 version avec Verrouillage, Rotation à 175°:
On doit appliquer tous les cinq points précédents.

INSTALLATION DU CAISSON

AVERTISSEMENTS : vérifier que la structure du portail soit adapte pour recevoir
l'automatisme. De plus, vérifier si toutes les pièces en mouvement et fixes nécessitent
des renforts particuliers nécessaires à l'installation, en contrôlant qu'il n'y ait pas
des obstacles et des frottements sur tout le déplacement du battant.
Le Caisson normal de retenue de l'automatisme doit être cimenté à la base du portail
pour y recevoir et fixer l'automatisme. La première opération à effectuer est d'enlever
la charnière inférieure du battant puisque l'arbre de rotation du Combi 740 sert de
charnière de rotation inférieure (Fig.8).

PREPARATION ET FIXATION DU CAISSON

Effectuer une excavation dans le terrain à la base du pilier en suivant les valeurs indiquées sur la Fig.9. Dans le même temps, préparer une tuyauterie
enterrée d'usage de branchement du Caisson au lieu d'installation du Programmateur électronique (il est conseillé de loger le Programmateur dans
un lieu abrité et sec) d'un diamètre suffisant pour faire passer les câbles d'alimentation de l'automatisme (tuyau plissé Ø20 - Ø25mm).
Excavation pour la
tuyauterie d'usage qui
arrive jusqu'au
programmateur
électronique
50
FIG. 9
Excavation pour le logement
d'un Caisson normal
Tuyauterie enterrée
350 pour le passage
du câble électrique
d'alimentation
500
220
1,0m
700Kg
COMBI 740
Longueur maximale du battant 1,0 mètre
Longueur maximale du battant 2,0 mètres
Longueur maximale du battant 3,0 mètres
Longueur maximale du battant 4,0 mètres
FIG. 7
Pilier
FIG. 8
Caisson normal enterré
au niveau du sol
Cailloux pour
le drainage des fluides
2,0m 3,0m 4,0m
400Kg 300Kg 250Kg
Poids maximum 700 Kg
Poids maximum 400 Kg
Poids maximum 300 Kg
Poids maximum 250 Kg
Charnière supérieure
Enlever la charnière
inférieure
(si elle existe)
Préparer les tuyaux de drainage
qui dirigent les eaux de
pluie à l'extérieur
du Caisson
