DONNEES TECHNIQUES COMBI 740
MOTEUR ELECTRIQUE, BIPHASE EN CLASSE H
Puissance rendue ..................................................................................0,18 KW (0,25 CV)
Puissance absorbée ................................................................................................250 W
Fréquence..................................................................................................................50 Hz
Tension d'alimentation ................................................................................230 V ± 10 %
Courant absorbé ........................................................................................................1,2 A
Condensateur ........................................................................................................................12,5μF
Vitesse de rotation du moteur .......................................................................1
Service intermittent.....................................................................................................................S3
PRESTATIONS (pour 110°)
Cycle de fonctionnement :.....23 s ouverture - 30 s pause - 23 s fermeture - 30 s pause
Durée d'un cycle complet........................................................................................106 s
Cycles complets Ouverture - Pause - Fermeture - Pause .....................................34/heure
Cycles annuels à raison de 8 heures de fonctionnement par jour.....................99

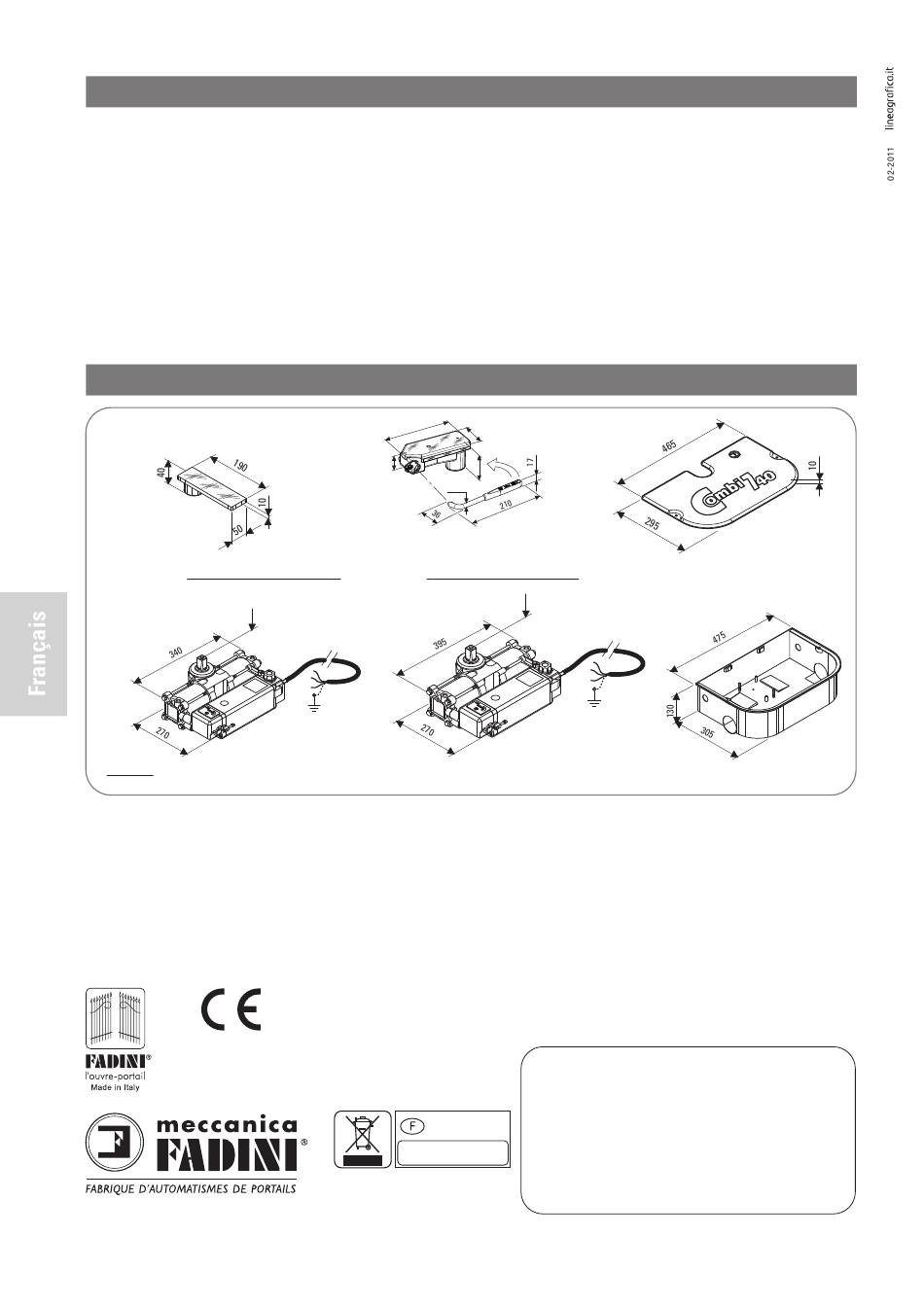

MESURES D'ENCOMBREMENT COMBI 740
PIECE D'ENTRAINEMENT AVEC BAGUE CARREE
(POUR VERINS SANS VERROUILLAGE HYDRAULIQUE)
145
FIG. 26
COMBI 740 A 110°

ENTRETIEN ORDINAIRE

Pour un rendement optimal de l'installation dans le temps, et en fonction des normes de sécurité, il faut effectuer un entretien correct et une
surveillance de toute l'installation de l'automatisme, des appareils électroniques installés et également des câblages qui y sont effectués. L'installation
doit être effectuée par personnel technique qualifié, qui doit remplir le Manuel d'Entretien indiqué dans le Livret des Normes à demander :
- Automatisme Hydraulique : contrôle de l'entretien au moins tous les 6 mois.
- Appareils électroniques et systèmes de sécurité : un contrôle d'entretien au moins une fois par mois.
- Les entretiens ordinaires et extraordinaires doivent être fixés entre l'acheteur et l'entreprise qui exécutera les travaux.
- Confier les emballages tels que le carton, le nylon, le polystyrène, etc. à des entreprises spécialisées dans le recyclage des déchets.
- IL EST INTERDIT DE JETER DANS LES DECHETS INDIFFERENCIES, LES MATERIAUX NOCIFS POUR L'ENVIRONNEMENT
- En cas d'enlèvement de l'actuateur, ne pas couper les fils électriques, mais les enlever du bornier en desserrant les vis de fixation dans le boîtier
de dérivation.
Via Mantova, 177/A - C.P. 126 - 37053 Cerea (Verona) Italy
Tel. +39 0442 330422 r.a. - Fax +39 0442 331054
e-mail: info@fadini.net - www.fadini.net
.
350 tours/min
.
175
46
DEVERROUILLAGE MANUEL D'URGENCE AVEC
BAGUE CARREE, CLE DE DEVERROUILLAGE ET
PLAQUE A SOUDER
(POUR VERINS AVEC VERROUILLAGE HYDRAULIQUE)
CABLE 4x1 mm 2
l
=2,50 METRES
Le développement de MECCANICA FADINI est toujours basé sur la garantie de la qualité des produits et sur l'existence
d'un système de CONTROLE TOTAL DE LA QUALITE, qui garantit le maintien dans le temps des niveaux de qualité
et une mise à jour constante des Normes Européennes, dans le cadre d'un processus d'améliorations continu.
Directive 2003/108/CE
Elimination des matériaux
électriques et électroniques
IL EST INTERDIT DE JETER DANS LES
DECHETS INDIFFERENCIES, LES MATERIAUX
NOCIFS POUR L'ENVIRONNEMENT
s.n.c.
VERIN DOUBLE EFFET ET POMPE HYDRAULIQUE
Débit pompe hydraulique - P3 ...........................................................................0,85
Pression d'exercice moyenne ..................................................................1 MPa (10 bars)
Pression max. distribuable pompe hydr..................................................3 MPa (30 bars)
Température d'exercice....................................................................................-20°C +80°C
Durée de rotation pour 110°.......................................................................................23 s
Durée de rotation pour 175°.......................................................................................28 s
Huile hydraulique type............................................................................................Oil Fadini
Rotation arbre.......................................................................................................110 °/ 175°
Moment de torsion.....................................................................................................35 Nm
Diamètre du piston.....................................................................................................75 mm
Course du piston.........................................................................................................52 mm
Poids du Combi 740 avec accessoires ...................................................................27 Kg
Degré de protection complet....................................................................................IP 673
Poids statique maximum du battant......700 Kg (1,0 m longueur) - 350 Kg (2,8 m longueur)
000
Mesures d'encombrement (LxPxH) ..................................................475 x 305 x 130 mm
73
75
Ø12
145
CABLE 4x1 mm 2
l
=2,50 METRES
COMBI 740 A 175°
Le fabricant se réserve le droit d'apporter des modifications à ce livret sans préavis ; de plus il n'assume aucune
responsabilité pour d'éventuels erreurs ou endommagements aux objets ou personnes.
COUVERCLE DU CAISSON EN
ALUMINIUM OU INOX (EN OPTION)
CAISSON DE RETENUE
(ZINGUE OU BIEN INOX)
Espace réservé à l'installateur
l
