INSTRUCTIONS A SUIVRE AVANT L'INSTALLATION DE L'AUTOMATISME

POUR UNE APPLICATION ET FONCTIONNALITE PARFAITE DU COMBI 740, IL EST RECOMMANDE DE SUIVRE LES EXPLICATIONS SUIVANTES AINSI QUE LES DESSINS
RELATIFS.
IMPORTANT : L'INSTALLATION DOIT ETRE EFFECTUEE PAR PERSONNEL TECHNIQUE QUALIFIE, DANS LE RESPECT DES NORMES DE SECURITE EN 12453 - EN 12445, SELON LA
DIRECTIVE MACHINES 2006/42/CE.
EFFECTUER UNE ANALYSE ATTENTIVE DES RISQUES SELON LES NORMES DE SECURITE EN VIGUEUR.
GENERALITES :
Le COMBI 740 est un automatisme hydraulique étudié pour l'ouverture et la fermeture de portails à double battants, et ayant pour caractéristique d'être
enterré dans le sol au niveau de la base des charnières de rotation du portail. Il s'agit d'un automatisme hydraulique avec centrale hydraulique incorporée;
le tout est logé dans le coffrage cimenté à la base du battant. Le programmateur électronique de commande est installé à l'extérieur, dans un endroit
protégé. Il permet de régler toutes les possibles fonctions de mouvement en automatique ou en semi-automatique, en fonction des exigences d'utilisation
du client. L'ouvre-portail prévoit une série d'accessoires qui garantit la sécurité et la manoeuvrabilité nécessaires pour rendre cet automatisme adapte
à l'installation dans n'importe quel lieu publique et privé.

AVERTISSEMENTS PREALABLES POUR LA SECURITE ET LE BON FONCTIONNEMENT DE L'INSTALLATION

!
Avant de procéder à l'installation de l'automatisme, il faut vérifier ce qui suit :
- Les opérations d'installation, de vérification, de test, les analyses des risques et les entretiens suivants doivent être effectués par personnel technique
qualifié et autorisé.
- Cet automatisme a été conçu pour une utilisation exclusive en lien avec ce qui est indiqué dans ce livret, avec les accessoires de sécurité, de
commande et de signalisation minimaux requis.
- Toute autre application non expressément indiquée dans ce livret pourrait entraîner des dysfonctionnements ou des endommagements aux choses
ou aux personnes.
- Contrôler la consistance du terrain, pour éviter tout tassement ou déformation consécutive dans la zone d'installation de l'automatisme.
- Contrôler qu'il n'y ait pas de canalisation à proximité et en profondeur, qui pourrait entraver les éventuelles excavations dans le terrain.
- Vérifier qu'il n'y ait aucune source de perturbation électromagnétique en profondeur et près des accessoires d'installation, qui pourrait masquer ou
influencer les détections magnétiques / électromagnétiques d'éventuelles spires de détection de masses métalliques et de tous les appareils
électroniques de commande et de gestion de l'installation.
- Vérifier que l'alimentation électrique de réseau et la tension qui arrive au moteur électrique soit de 230V±10% à 50Hz.
- L'alimentation pour le Combi 740 doit être effectuée avec des câbles électriques de section de 1mm
des distances supérieures à 50 mètres, il est recommandé d'utiliser des câbles électriques avec des fils à la section adapte à une installation dans
les règles de l'art.
- Pour le remplacement éventuel d'éléments ou d'accessoires, utiliser les composants originaux indiqués par le fabricant.
- Tout le matériel d'emballage et de remplissage doit être éliminé auprès d'entreprises spécialisées. Ne pas jeter dans les déchets indifférenciés le
matériel nocif pour l'environnement.
- L'entreprise Meccanica Fadini n'est pas responsable des éventuels endommagements dérivant d'utilisations impropres et non spécifiquement indiquées
dans ce livret ; de plus, elle ne répondra pas des dysfonctionnements dérivés de l'utilisation de matériaux ou d'accessoires non recommandés par
le fabricant.
- Le fabricant se réserve le droit d'apporter des modifications à ce livret sans préavis.
L'entreprise Meccanica Fadini, en tant que fabricant, n'est pas responsable de la non observation de la bonne technique d'installation
!
et des applications non indiquées dans ce livret.

VERSIONS DE L'AUTOMATISME HYDRAULIQUE COMBI 740

Version à 110° = ouvre-portail à battant enterré avec une rotation max. du battant de 110°.
Version à 175° = ouvre-portail à battant enterré avec une rotation max. du battant de 175°.
Version Normale = rotation de 110° et 175° sans verrouillage hydraulique dans les deux sens de mouvement du battant. Il est conseillé d'utiliser la serrure électrique.
Version avec Verrouillage = rotation de 110° et de 175° avec verrouillage hydraulique dans les deux sens de mouvement du battant.
Version avec Frein = rotation de 110° et de 175° avec freinage hydraulique réglable dans les deux sens de mouvement du battant, dans les derniers 40 cm environ du mouvement.
Version avec Régulateur d'écoulement = rotation de 110° et de 175° avec régulation d'écoulement hydraulique (règle la vitesse du battant) dans les deux sens de

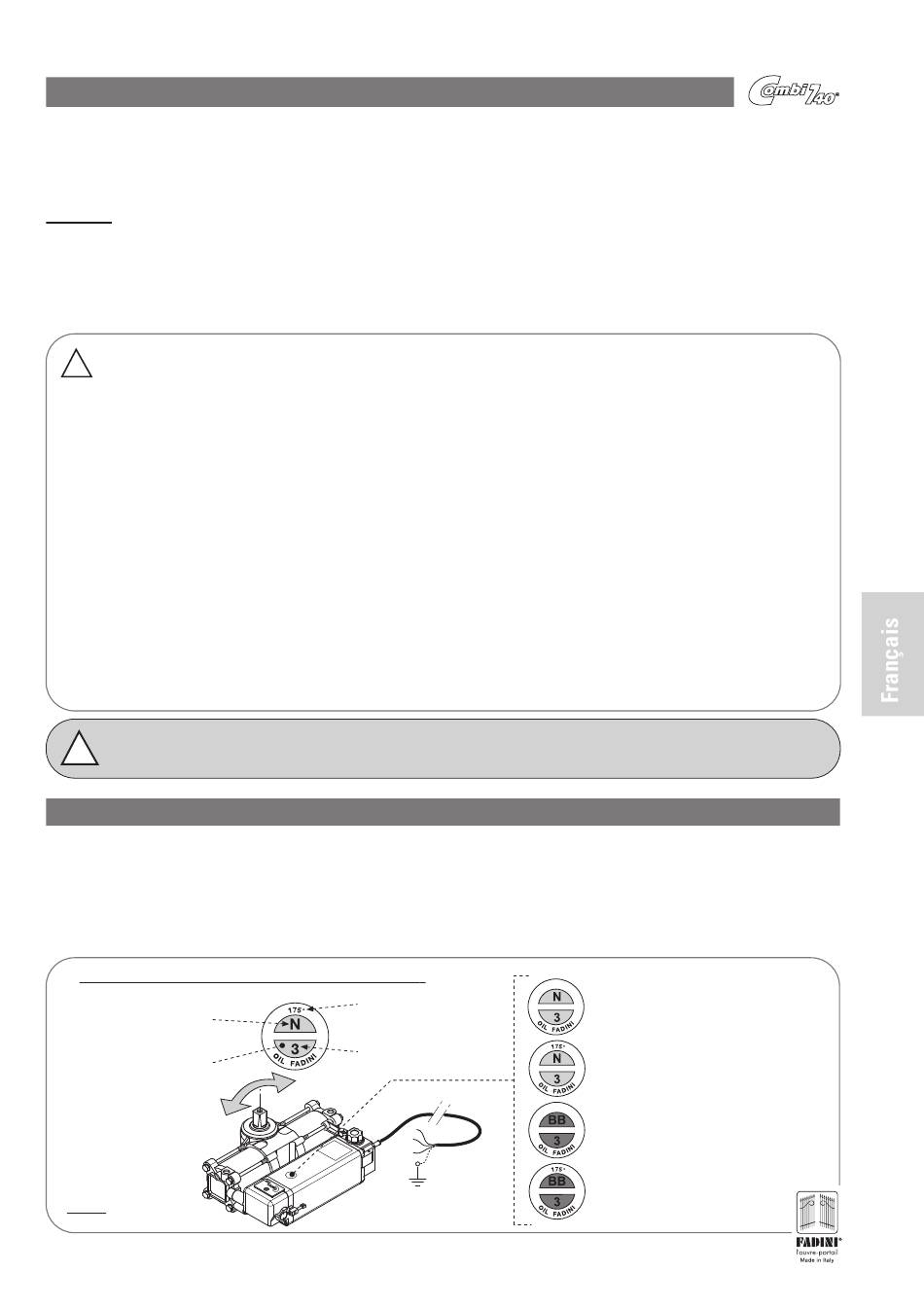

Coupon d'identification de la version et de rotation du Combi 740
Version (Normal ou Verrouillage)
Couleur : Bleue (Normal)
Couleur : Rouge (avec Verrouillage)
Rotation maximale de l'arbre :
110°ou 175°
FIG. 3
déplacement pour des battants qui ont une longueur supérieure à 2,5 mètres.
Rotation maximale
d'ouverture d'un battant
Type de pompe hydraulique
2 pour une distance maximale de 50 mètres. Pour
Combi 740 à 110° Normal
(coupon bleu)
Combi 740 à 175° Normal
(coupon bleu)
Combi 740 à 110° avec Verrouillage
(coupon rouge)
Combi 740 à 175° avec Verrouillage
(coupon rouge)
