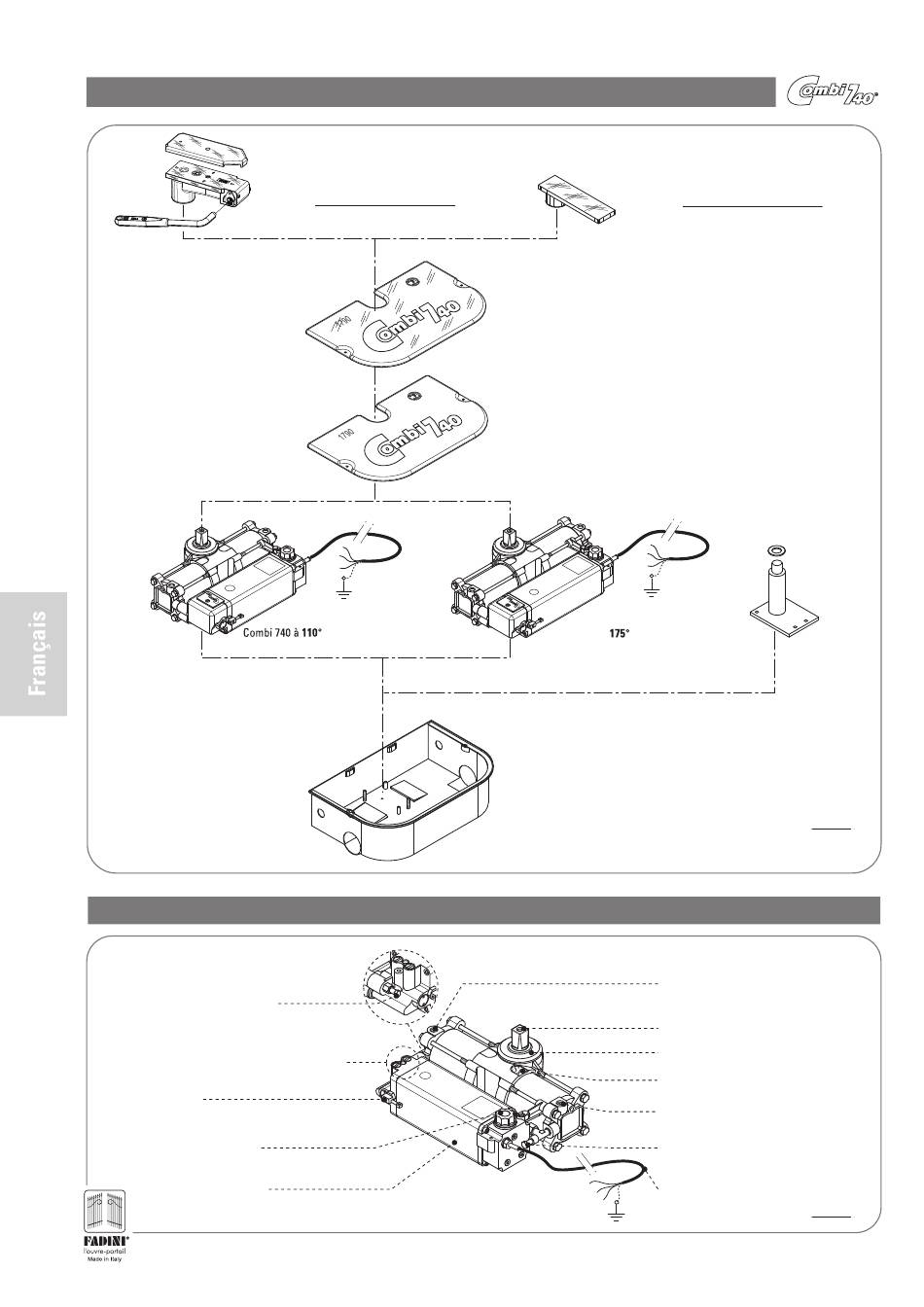

PRINCIPAUX COMPOSANTS DE L'OUVRE-PORTAIL HYDRAULIQUE ENTERRE

Déverrouillage manuel d'urgence
avec bague carrée, clé de
déverrouillage et plaque à souder
(pour vérins avec verrouillage hydraulique)

DESCRIPTION DES COMPOSANTS VERIN/CENTRALE ELECTRIQUE

Régulateur d'écoulement
(version avec Régulateur
d'écoulement)
Vanne de pression maximale et minimale
dans les deux sens de rotation de l'arbre
Levier de
déverrouillage du vérin hydraulique
Bouchon du réservoir
Centrale avec réservoir
34
Piéce d'entra
(pour vérins sans verrouillage hydraulique)
Plaque de recouvrement
en acier inox (En option)
Couvercle du Caisson
en Aluminium
Combi 740 à
Caisson de retenue
(zingué ou bien inox)
Réglage du Frein
(version avec Frein)
Arbre de rotation
Vérin hydraulique
Indication Combi
Droite ou Gauche
Réglage du Frein
(version avec Frein)
Régulateur d'écoulement
(version avec
Régulateur d'écoulement)
Câble électrique 4x1mm
d'alimentation 230 V d'une
longueur de 2,50 mètres
î
nement avec bague carrée
Pivot bas
préparatoire
FIG. 1
2
FIG. 2
