13
F

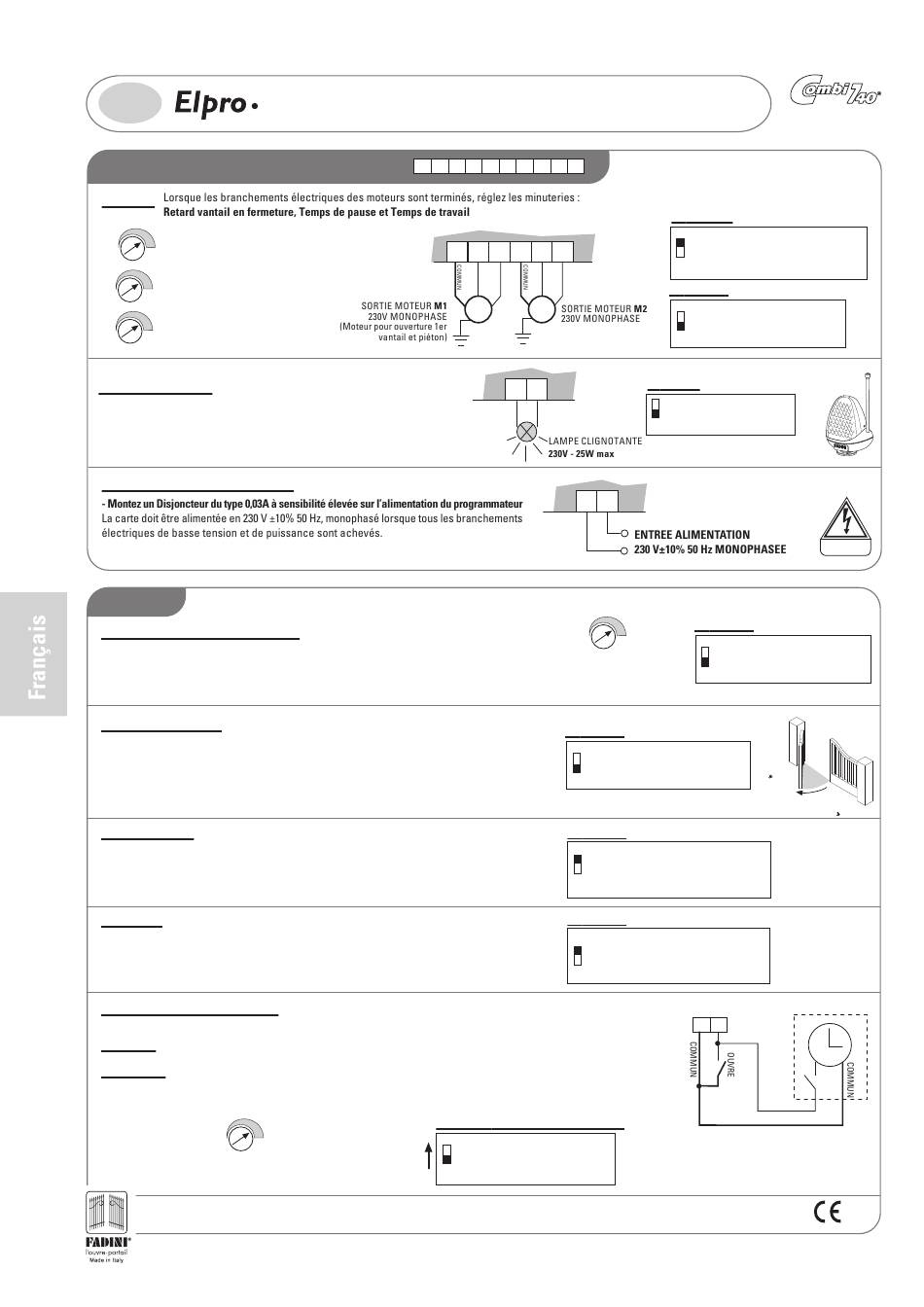

BRANCHEMENTS ELECTRIQUES DE PUISSANCE
Moteurs:
TEMPS DE RETARD VANTAIL EN FERMETURE
-
+
0s - 18s
TEMPS DE PAUSE (si DIP-Switch3=ON)
-
0s - 120s
+
TEMPS DE TRAVAIL
-
+
2s - 100s
Lampe Clignotante:
Pré-clignotement Dip-switch 4 = ON: Lorsque l'impulsion de commande
est donnée, la lampe clignotante s'éclaire et l'automatisation démarre
après 3 secondes.
Alimentation du programmateur:
FONCTIONS
Automatique / Semi-automatique:
Cycle automatique: Lors d'une impulsion de commande d'ouverture, les vantaux s'ouvrent, s'arrêtent
en pause pendant le temps configuré sur la minuterie puis se referment automatiquement.
Cycle semi-automatique: Lors d'une impulsion de commande d'ouverture, les vantaux s'ouvrent.
Pour refermer les vantaux vous devez donner une impulsion de fermeture.
Ouverture piétonne :
L'ouverture piétonne d'un vantail avec le portail complètement fermé s'obtient à l'aide de la
commande d'ouverture avec le Dip-switch n°6 = ON sur les bornes 3-4 :
- une première commande d'ouverture ouvre le vantail du Moteur 1
- une deuxième commande sur les bornes 3 et 4 ouvre le deuxième vantail
L'émetteur est toujours actif pour les deux vantaux avec le contact radio 7-8
Coup de bélier :
Fonction (Dip-switch n°7=ON) permettant de faciliter le désengagement de la serrure électrique
lorsque le portail est complètement fermé, même en mode Ouverture piétonne. Avant d'ouvrir,
les vantaux du portail fermé sont poussés en fermeture pour 2 secondes.
Pas à Pas:
Dip-Switch n°5=ON
A chaque impulsion sur le contact radio le portail accomplit ouvre-arrêt-ferme-arrêt.
Horloge externe (facultative) :
HORLOGE: Le programmateur Elpro 13 exp permet de brancher une horloge traditionnelle pour l'ouverture-fermeture par Horloge externe du portail.
Branchement: Branchez en parallèle le contact NO de l'Horloge sur la borne n°4 OUVRIR et n°3 COMMUN, en activant la re-fermeture automatique
avec le Dip-switch n°3=ON et en configurant le temps de pause sur le déclencheur.
Fonctionnement: Programmez l'horaire d'ouverture sur l'horloge ; à l'horaire configuré le portail s'ouvre et reste ouvert (la lampe clignotante s'éteint
et la lampe témoin signale par 2 brefs clignotements suivis par une pause plus longue), puis il n'accepte plus aucune commande (même radio)
avant que ne soit expiré le temps configuré sur l'horloge, au terme duquel après le temps de pause il se referme automatiquement.
-
+
TEMPS DE PAUSE
0s - 120s
1643
Des. N.
44
PROGRAMMATEUR 230V MONOPHASE POUR
exp
AUTOMATISATIONS A BATTANT
16 17 18 19 20
16 17
M1
DIP-SWITCH N°3=ON Fermeture automatique
ON = Se ferme en automatique
OFF= Ne se ferme pas en automatique
3
21 22 23 24 25
19 20 21
18
M2
DIP-SWITCH 4:
22 23
4
24 25
-
+
TEMPS DE PAUSE
0s - 120s
DIP-SWITCH 6
ON= Service d'un seul vantail piéton
OFF= Service normal
6
DIP-SWITCH 7:
ON: Coup de bélier actif en ouverture sur
portail fermé
OFF: Coup de bélier désactivé
7
DIP-SWITCH 5:
ON: Fonction pas à pas activée
OFF: Fonction pas à pas désactivée
5
Fonction semi-automatique
DIP-SWITCH 8:
ON: Elimine Retard vantail en ouverture.
Les moteurs partent ensemble
8
OFF: Retard vantail en ouverture actif
DIP-SWITCH 3
ON = Se ferme en automatique
OFF= Ne se ferme pas en automatique
3 Fonction semi-automatique
ON: Pré-clignotement
OFF: Sans pré-clignotement
l'apr ican
230 VOLT
DIP-SWITCH 3
ON = Se ferme en automatique
OFF= Ne se ferme pas en automatique
3 Fonction semi-automatique
M1
Horloge externe
3 4
NO
