13
F
PLAQUE A BORNES POUR
LE BRANCHEMENT DU
CLAVIER PULIN 3
DIP-SWITCH
1 2 3 4 5 6 7 8
Elpro 13 exp FADINI
L1 L2
1
2 3

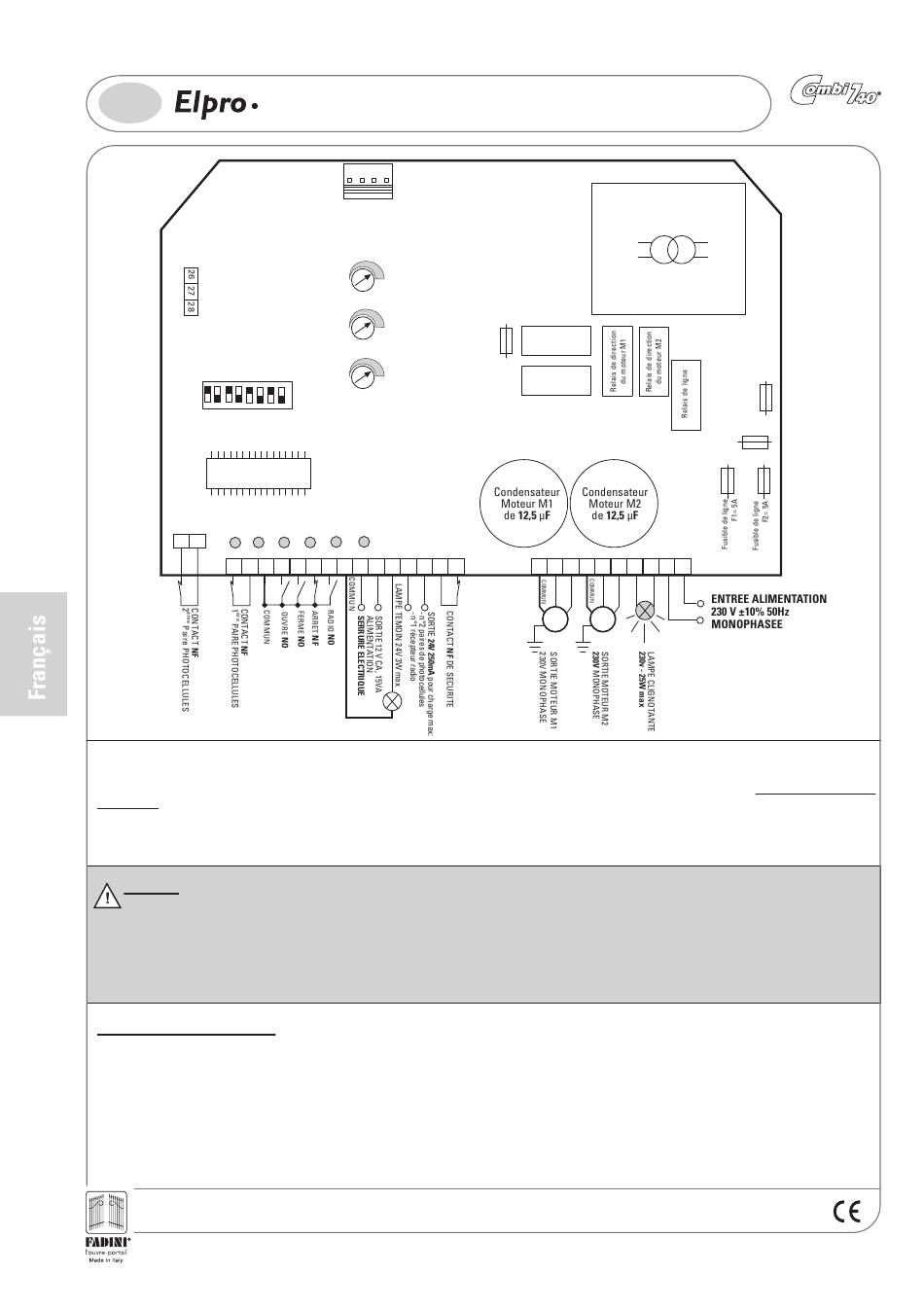

Description générale: Le programmateur Elpro 13 exp est un programmateur électronique à microprocesseur permettant de commander et de gérer un ouvre-portail monophasé
monté sur un vantail battant. Alimenté en 230V±10% 50Hz monophasé, il est conforme aux normes de sécurité Basse Tension 2006/95/CE et Compatibilité Electromagnétique
2004/108/CE et 92/31/CEE; nous conseillons de le faire installer par personnel technique qualifié conformément aux règlements de sécurité en vigueur. Logique de fonctionnement
programmée: fonctionnement automatique, semi-automatique, pré-clignotement, radio, pas à pas, entrée 2ème paire de photocellules, sortie serrure électrique, fonction
ouverture piétonne, coup de bélier, lampe témoin de signalisation de l'état de l'automatisation.
Le fabricant décline toute responsabilité en cas d'usage impropre du programmateur et se réserve le droit de modifier et mettre à jour ce mode d'emploi et le programmateur
sans préavis. Le non respect des règles de montage peut provoquer des dégâts matériels et des lésions personnelles graves.

IMPORTANT:

- Le programmateur doit être monté dans un endroit abrité et sec dans son boîtier de protection
- Montez un Disjoncteur du type 0,03A à sensibilité élevée sur l'alimentation du programmateur
- Vérifiez si le programmateur électronique est bien alimenté en 230V ±10% 50Hz
- Alimentation Lampe Clignotante utilisez des câbles avec fils de 1,5 mm
2
1 mm de section.
- Si vous n'utilisez pas les photocellules faites un pontage entre les bornes 1 et 2, et si vous n'utilisez pas la 2ème paire de photocellules faites un pontage avec l'entrée en question
- Si vous n'utilisez aucun clavier ou si vous utilisez des sélecteurs sans touche de verrouillage, faites un pontage entre les bornes 3 et 6 du contact NF

SI L'APPAREIL NE FONCTIONNE PAS:

- Vérifiez si le programmateur électronique est bien alimenté en 230V ±10%
- Vérifiez si le moteur électrique est bien alimenté en 230V ±10%
- Pour les distances supérieures aux 50 mètres, augmentez la section des fils.
- Contrôlez la tension d'alimentation 230V monophasée
- Contrôlez les fusibles
- Contrôlez tous les contacts fermés NF du programmateur
- Vérifiez s'il n'y a pas de chute de tension entre le programmateur et le moteur électrique
1643
Des. N.
42
PROGRAMMATEUR 230V MONOPHASE POUR
exp
AUTOMATISATIONS A BATTANT
SUPPORT POUR
CARTE RADIO ENFICHABLE
TEMPS DE RETARD VANTAIL
EN FERMETURE
-
+
0s - 18s
TEMPS DE PAUSE
-
0s - 120s
+
TEMPS DE TRAVAIL
ON - 2s - 100s
+
OFF
L3
L4 L5 L6
4 5 6 7 8 9 10 11 12 13 14 15
2
de section à 50m maximum de distance ; pour fins de course et accessoires utilisez des câbles avec fils de
Transformateur
230V - 24V
Fusible 24v
F5= 1A
Relais Retard
Ouverture
Relais Retard
Fermeture
16 17 19 20 21 22 23
18
M1 M2
Led de contrôle
L1 = ALLUMEE si le programmateur est sous tension
L2 = Photocellules, normalement ALLUMEE. S'éteint en présence d'un obstacle
L3 = Ouvre, normalement ETEINTE, s'allume avec l'impulsion Ouvre
L4 = Ferme, normalement ETEINTE, s'allume avec l'impulsion Ferme
L5 = Verrouillage, normalement ALLUMEE, s'éteint avec impulsion de Verrouillage
L6 = Radio, normalement ETEINTE, s'allume avec impulsion Radio
Fusible
Transformateur
F4= 630mA
Fusible
Lampe Clignotante
F3= 630mA
Elpro 13
25
24
