fadini MEC 200 Notice D'instructions
Masquer les pouces
Voir aussi pour MEC 200:
- Notice de montage (13 pages) ,
- Notice d'instructions (8 pages)
Manuels Connexes pour fadini MEC 200
Sommaire des Matières pour fadini MEC 200
- Page 1 Notice d’instructions 1 - 12 page MEC 200 Motoreducteur électromécanique pour portails coulissants • Montage vertical et horizontal • Transmission et accouplement vis-couronne trempés dans bain d’huile et supportés par des roulements EN 13241 EN 12453 EN 12445...
- Page 2 DECLARATION DE CONFORMITE CE: Meccanica Fadini S.r.l. (Via Mantova, 177/A - 37053 Cerea - VR - Italy) déclare sous sa propre responsabilité que Mec 200 est conforme à la directive machines 2006/42/CE, en outre: est commercialisée pour être installée comme “installation automatisée”, avec les accessoires et les composants originaux indiqués par l’entreprise de construction.

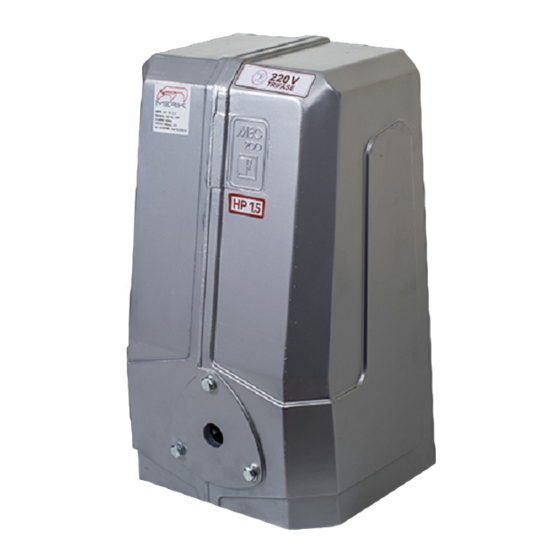

- Page 3 ET D’OBSERVER LES DESSINS. Le Mec 200 est un motoréducteur à usage varié grâce à ses versions vertical et horizontal, à 0,37 kW (0,5 CV monophasé et triphasé); à 0,73 kW (1,0 CV monophasé et triphasé); et à 1,1 kW (1,5 CV seulement triphasé). C’est un automatisme fort et durable, doué d’un accouplement vis-couronne en métaux très résistants tels que l’acier et le bronze avec arbre sur billes, embrayage réglable , le tout...
- Page 4 Fixer provisoirement le Mec 200 sur l’étrier de fixation parfaitement à plat utilisant les 4 vis de fixation. Débloquer le Mec 200 du portail: dévisser la vis hexagonale (1 ou 2 tours maximum), utilisant la clé de déblocage E17 fournie (Fig. 3).
- Page 5 DISPOSITION DES ACCESSOIRES DE SECURITE ET DE COMMANDE Avant l'installation du Mec 200 on conseille de préparer tous les accessoires minimaux de sécurité et de commande (Fig. 6). Les profils sensibles de sécurité, listeaux à câble mécanique ou résistives 8,2 kΩ fixés sur le vantail du portail, peuvent être branché...
- Page 6 REGLAGE DE L’EMBRAYAGE L’embrayage limiteur de couple du Mec 200 est trempé dans un bain d’huile, et il doit être réglé en fonction du poids du portail. Pour le réglage utiliser la clé de déblocage E17 et opérer sur la vis à levier: en vissant (à droite) on augmente la force de traction et en dévissant (à...
- Page 7 MEC 200 REVERSIBILE Avec le modèle MEC 200 REVERSIBILE, il est possible d'ouvrir ou de fermer manuellement le vantail du portail en cas de coupure de courant électrique et il n'est pas nécessaire d'utiliser la clé de déverrouillage E17. Dans ces installations, un verrou électrique doit être utilisée pour maintenir le portail fermé: en cas de coupure de courant, déverrouillez d'abord le verrou électrique, puis ouvrez...
- Page 8 MEC 200 motoreducteur électromécanique pour portails coulissants...
- Page 9 Pour l'automatisation, un contrôle de maintenance est recommandé au moins tous les 6 mois, tandis que pour les équipements électroniques et les systèmes de sécurité, un contrôle de maintenance mensuel. Meccanica Fadini S.r.l. décline toute responsabilité en cas de non-respect de la technique d'installation correcte et / ou d'une maintenance incorrecte du système.
- Page 10 ATTENTION: Ce document contient le registre des installations, entretiens, réparations et améliorations ordinaires et extraordinaires, tout fait en utilisant les pièces originales FADINI. Ce document, en tant que tel, doit être disponible pour inspections par organismes compétents, et une copie doit être remise à...
- Page 11 MEC 200 motoreducteur électromécanique pour portails coulissants ENCOMBREMENT Mec 200 horizontal Socle de fixation Z18 m4 en acier galvanisé Mec 200 vertical Vue de côté Z18 m4 290 mm Vue de face Vue de côté Vue de dessus PIECES POUR L’INSTALLATION Crémaillère en acier...
- Page 12 Rapport du réducteur 1/32 Vitesse de coulissement 10 m/1' Température de service -25 °C +80 °C Type d’huile Oil Fadini - art. 706L Poids maximum du portail 1.200 kg 1.250 kg 1.800 kg 1.850 kg 2.000 kg Poids Mec 200 horizontal...
