FIXATION DE LA CONSOLE DE SUPPORTE
La Console de Supporte est un particulier étrier en métal mouler pour recevoir l'Aproli 380 LB et peut être utilisé pour
l'Aproli 380 LB Droite ou bien Gauche, simplement en la renversant à seconde de l'automation. Le fixation de la Console au portail
est prévu au moyen des boulons ou bien pour soudure (Fig.8).
VIS POUR LE
FIXATION APROLI
380 LB SUR LA
CONSOLE DE
FIXATION
MESSE EN PHASE DE APROLI 380 LB
IMPORTANT: C'est extrêmement importante cette opération parce
qu'il garantirait à installation achevée une fermeture du portail sûre
et fiable dans le temps.
- Exécuter une première liaison électrique avec l'automation à 230V,
50 Hz (capitule des raccordements électriques)
- Tourner l'arbre de rotation à fin de course de fermeture : attention
puisque APROLI 380 LB Droite a une rotation de l'arbre opposée aux
Aproli 380 LB Gauche.
- Insérer l'Embout avec trou cadré sur l'arbre de rotation (Fig.9).
- Positionner sur l'Embout l'extrémité du Bras de glissement avec
enfilé le Bras tubulaire : cette dernière doit avoir le trou de attaque
au-delà 150mm le trou des Lames de attaque (Fig.10):
À portail fermé le bras télescopique doit aller au-delà 150mm pour
avoir une efficace poussée en fermeture.
À portail ouvert le bras télescopique doit aller au-delà 150mm pour
avoir une efficace poussée en ouverture.
- Viser au moyen de soudure le bras de glissement à l'Embout: avant
de fixer rigidement le tout, vérifier la correcte ouverture et la
fermeture du portail.
CONSOLE DE
FIXATION
RENVERSER LA
CONSOLE DE
FIXATION POUR
APROLI 380 LB
DROITE OU GAUCHE
VIS DE FIXAGE POUR LA
CONSOLE DE FIXATION
SUR LE VANTAIL (PAS EQUIPE')
VANTAIL
BRAS
TUBOLAIRE
BRAS DE
GLISSEMENT
EMBOUT AVEC
TROU CADRE'
ARBRE DE
ROTATION
APROLI 380 LB
JOINT AVEC SOUDURE
SEULEMENT L'EMBOUT
AVEC LE BRAS DE
GLISSEMENT

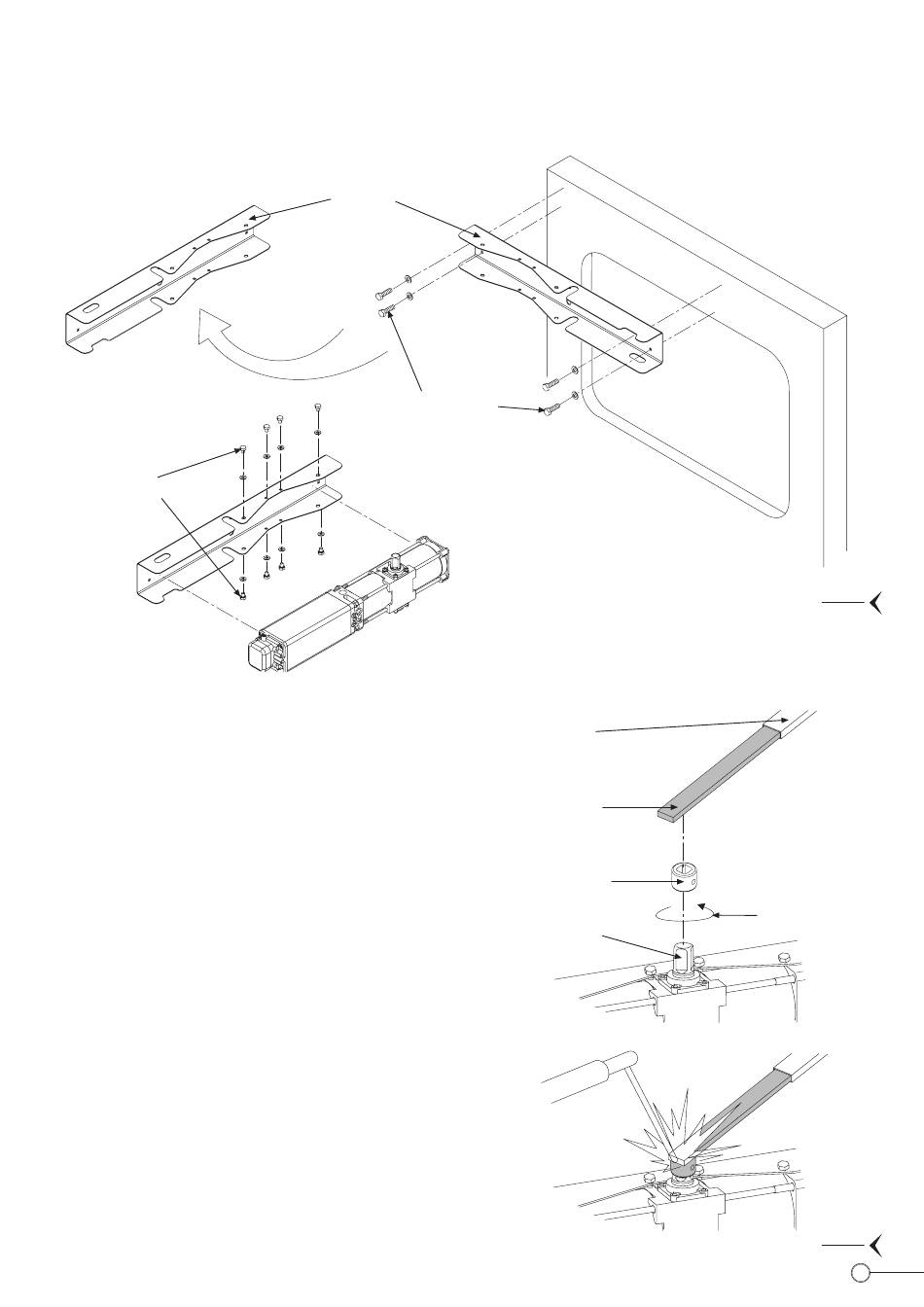

FIG. 8
TOURNER A' FIN
DE COURSE
L'ARBRE
FIG. 9
5
