Après avoir déterminé l'emplacement pour la chaudière, fixer le gabarit au mur. Procéder à l'installation du circuit en partant de
la position des raccords hydrauliques et du gaz présents dans la traverse inférieure du gabarit. Il est conseillé d'installer, sur le
circuit de chauffage, deux robinets d'arrêt (amenée et retour) G3/4, disponibles sur demande pour permettre, en cas d'interven-
tions importantes, d'opérer sans avoir besoin de vider toute l'installation de chauffage. En cas d'anciennes installations ou de
remplacement, il est conseillé, outre la recommandation précédente, de prévoir sur le retour à la chaudière et en bas, un vase de
décantation destiné à recueillir les dépôts ou la suie après le nettoyage et qui pourraient entrer en circulation ultérieurement. Fixer
la chaudière au mur puis procéder au raccordement aux conduits d'évacuation et d'aspiration, fournis comme accessoires, en
suivant les explications aux paragraphes suivants.
En cas d'installation de la chaudière à tirage naturel, modèle .4 VMc, raccorder la cheminée à l'aide d'un tuyau métallique résistant
aux sollications mécaniques normales, à la chaleur et à l'action des produits de combustion et à leur condensation éventuelle.

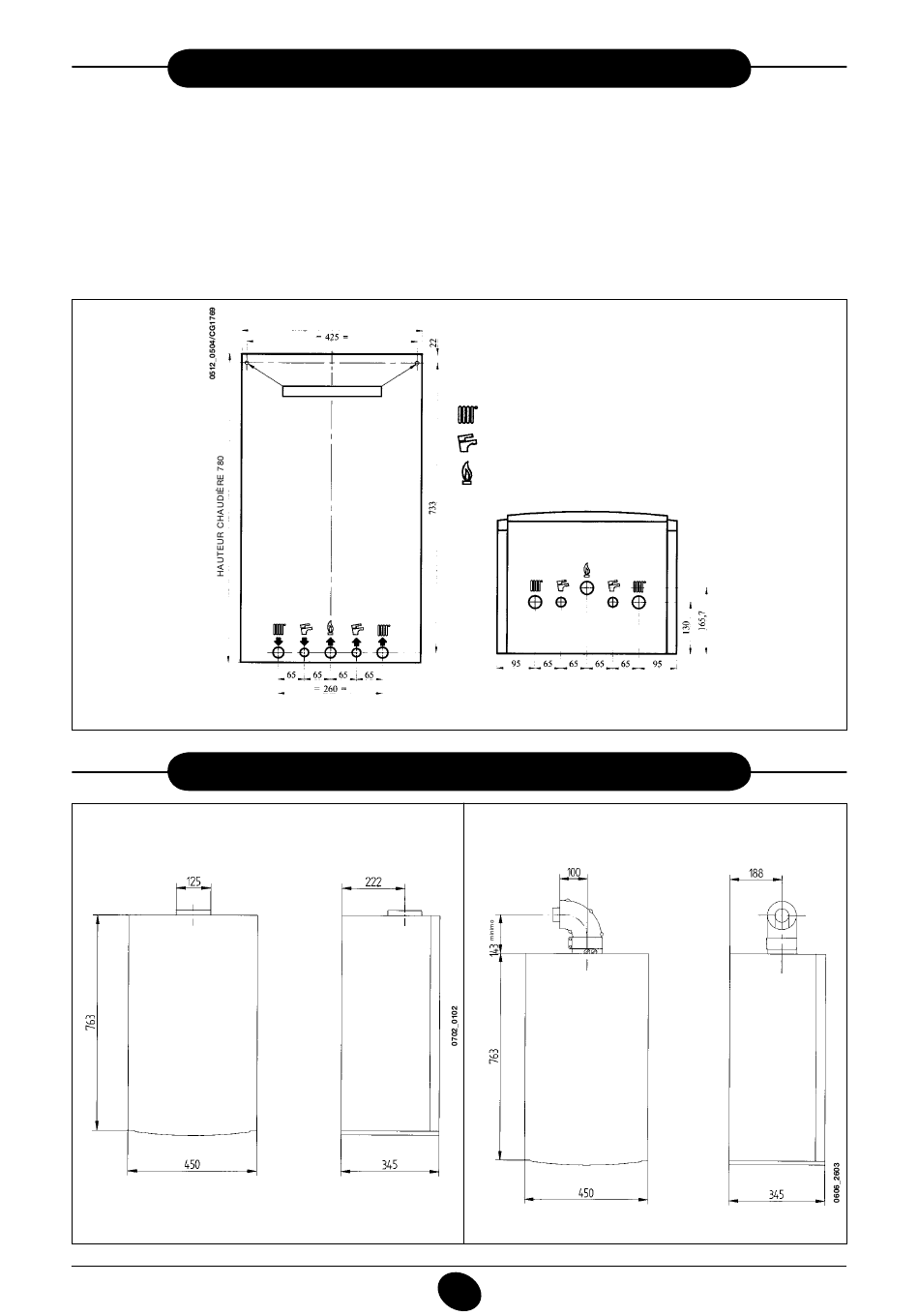

Figure 5
.4 VMc
Figure 6
instRuctions
destinées à l'instAllAteuR
13. iNstallatioN de la chaudièRe
= LARGEUR ChAUDIèRE 450 =
POINT DE FIXATION ChAUDIèRE
14. dimeNsioNs de la chaudièRe
: amenée/retour installation de chauffage G 3/4
: sortie/entrée eau chaude sanitaire G 1/2
: entrée gaz à la chaudière G 3/4
11
051_0505/cG1769
.4 FF
94.950. - FR
