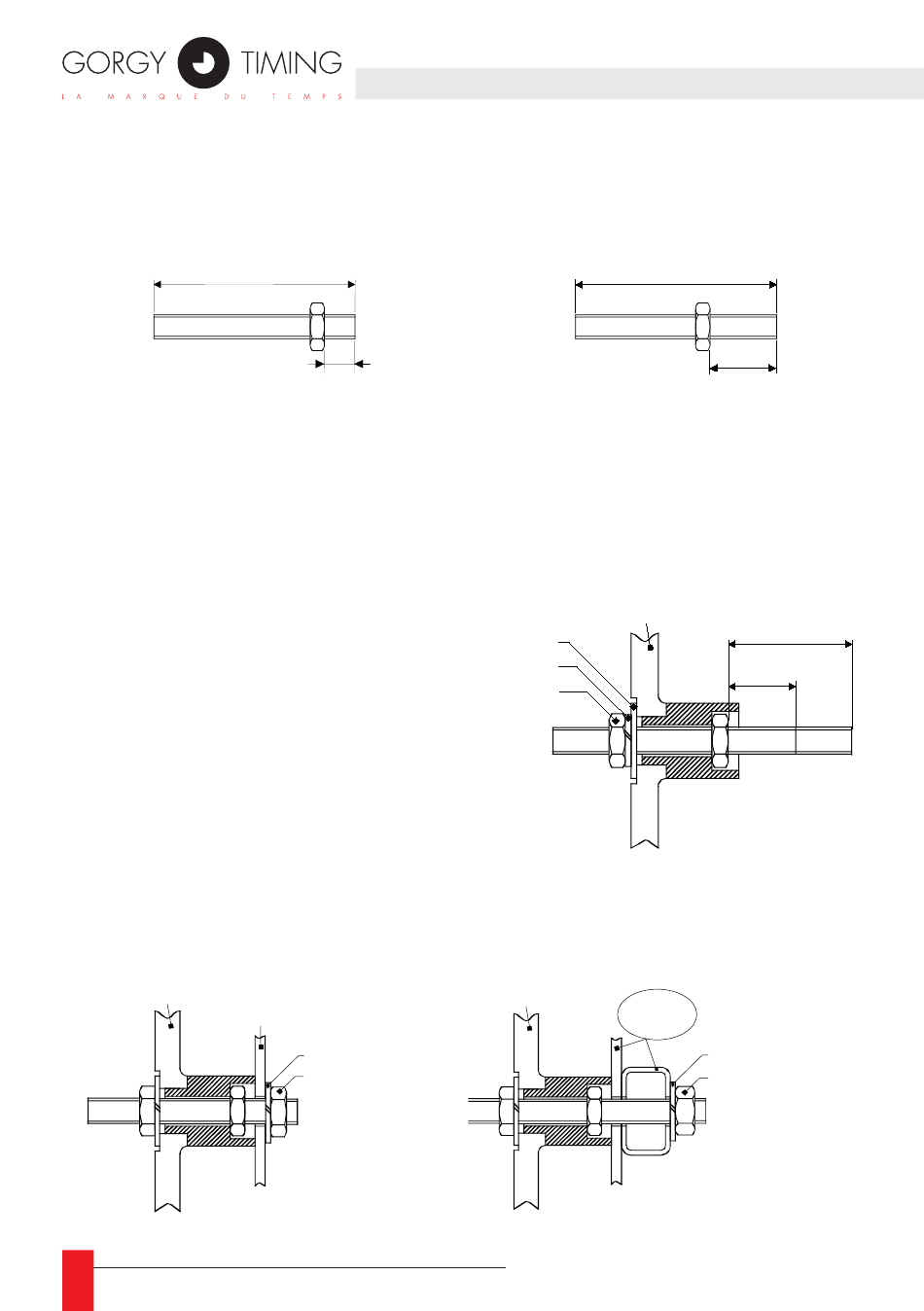

C/ Préparation des tiges filetées (fournies) :
Tiges filetées pour les perçages «A»
( quantité : 2)
120
D/ Assemblage des tiges filetées sur le boîtier horloge :
► Positionner les tiges filetées dans le fond du boîtier aux emplacements :
« A » tiges filetées longueur 23mm et
« B » tiges filetées longueur 48mm (positionnées sur la potence),
► Puis les fixer de la manière suivante :
E/ Fixation de l'ensemble « tige filetée/horloge » sur l'ensemble « platine/potence » :
Emplacement « A »
boîtier
horloge
platine
8
23
rondelle plate
rondelle fendue
rondelle fendue
écrou
Tiges filetées pour les perçages «B»
( quantité : 2)
120
boîtier
horloge
écrou
Emplacement « B » (sur la potence)
boîtier
horloge
platine/
potence
MDE-HANDI-93700-94500-MVTPGT-2079-V2.0
48
48 mm (B)
23mm (A)
rondelle fendue
écrou
