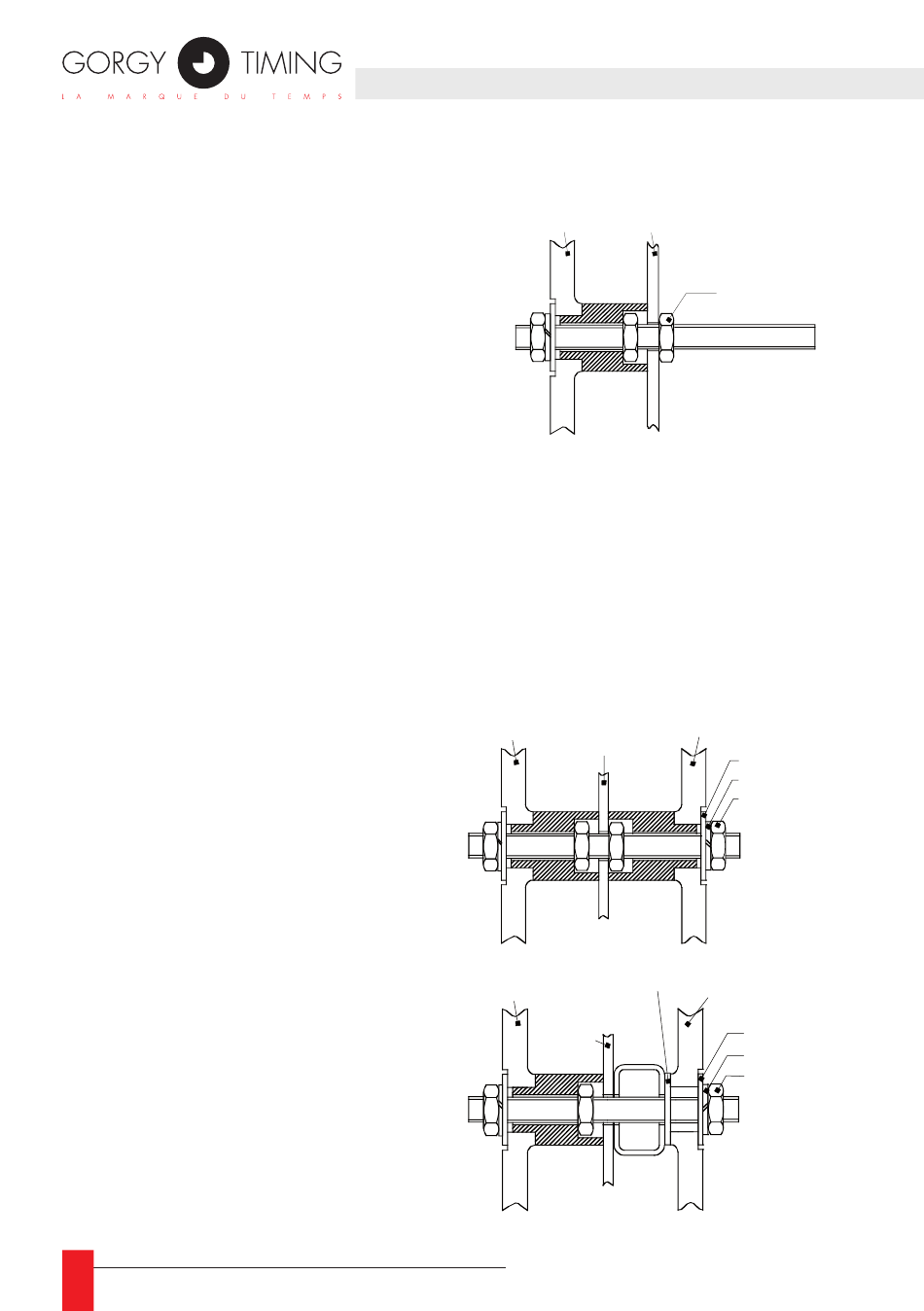

E/ Fixer l'ensemble ci-dessus sur la platine :

Positionner l'ensemble « tige filetée/
1ère horloge » sur la platine.
Fixer l'ensemble à la platine par des
écrous, aux emplacements « A » .
F/ Positionnement de la 2ème horloge.
Mettre les 2 rondelles plates épais-
seur 3mm sur les tiges filetées au
niveau de la potence. (emplacement
« B »)
Ouvrir la 2ème horloge puis la posi-
tionner sur les tiges filetées.
Fixation aux emplacements « A »
Fixation aux emplacements « B »
10
Boîtier 1ère
horloge
platine
Boîtier 1ère
horloge
platine
Rondelle
Boîtier 1ère
épaisseur
horloge
3mm
platine
MDE-HANDI-93700-94500-MVTPGT-2079-V2.0
écrou
Boîtier 2ème
horloge
rondelle plate
rondelle fendue
écrou
Boîtier 2ème
horloge
rondelle plate
rondelle fendue
écrou
