2.3 – inSTaLLaTiOn
►
Ouvrir la lunette de l'horloge par la droite à l'aide de la clé carrée fournie.
►
Ouvrir le cadran à l'aide d'une clé BTR fournie.
►
L'horloge est livrée avec 6 presses - étoupes
►
Définir le nombre de presses étoupes nécessaire au câblage et leurs emplacements,
percer les logements correspondants, (Ø18.5 (en version DCF pile lithium seul un pres-
se étoupe est nécessaire pour le passage de l'antenne).
►
Fixer les presses - étoupes (écrou à l'extérieur).
►
Les 2 câbles 230Vac, (alimentation du mouvement et alimentation des Leds), ainsi que
le câble du code « AFNOR NFS87500 » (ou le câble antenne) sont prêts câblés et dis-
ponibles à l'intérieur de l'horloge, les faire passer par les presses étoupes.

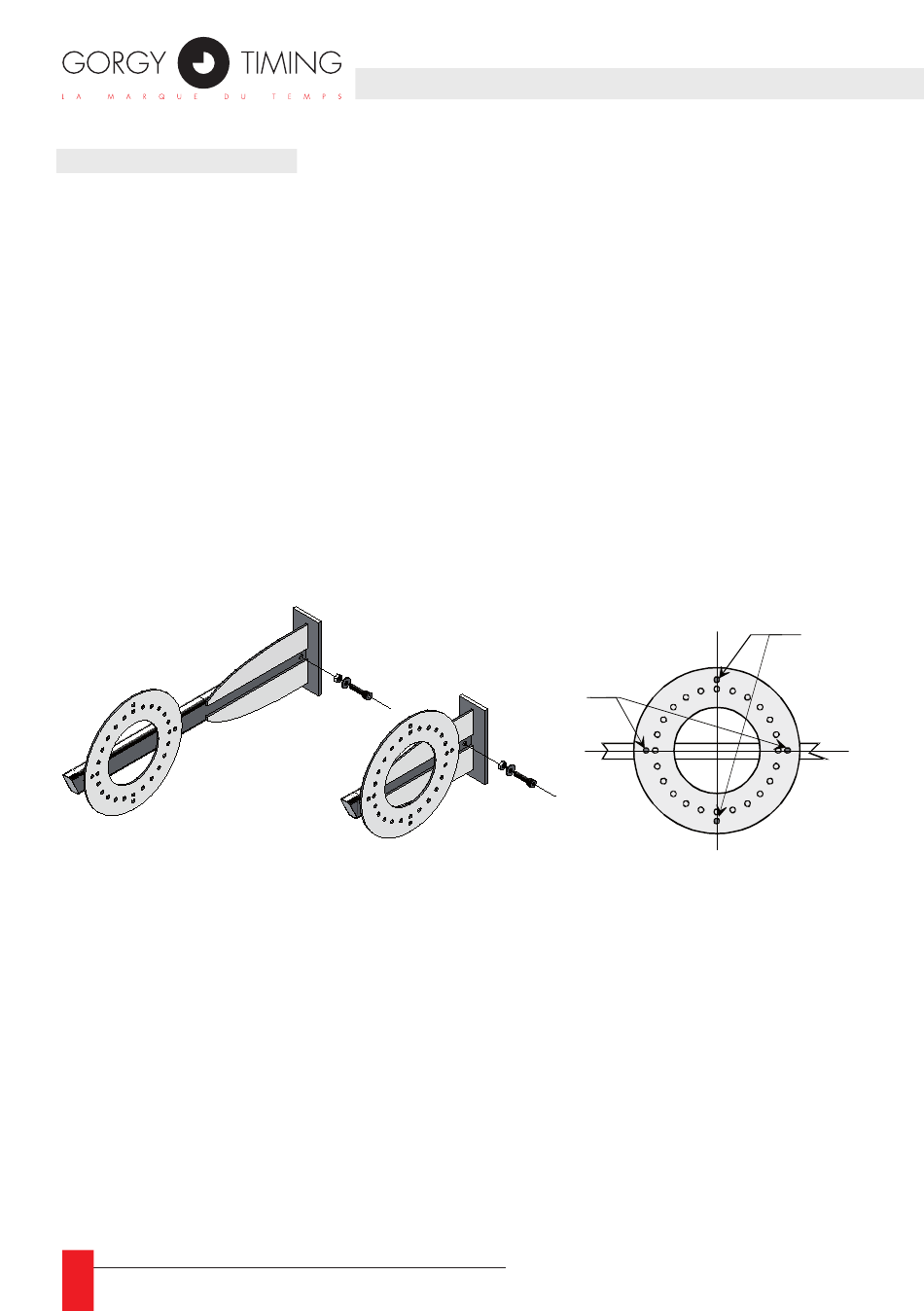

Cette horloge peut se monter sur la potence de deux façons différentes :
►
Potence standard
►
Potence réduite : pour ce type de potence il faudra prévoir l'usinage du bras de po-
tence, pour le réduire : contre -percer le bras pour son immobilisation et pour la fixation
de la platine. Traiter à l'antirouille tous les usinages réalisés.
14
B
MDE-HANDI-93700-94500-MVTPGT-2079-V2.0
A
