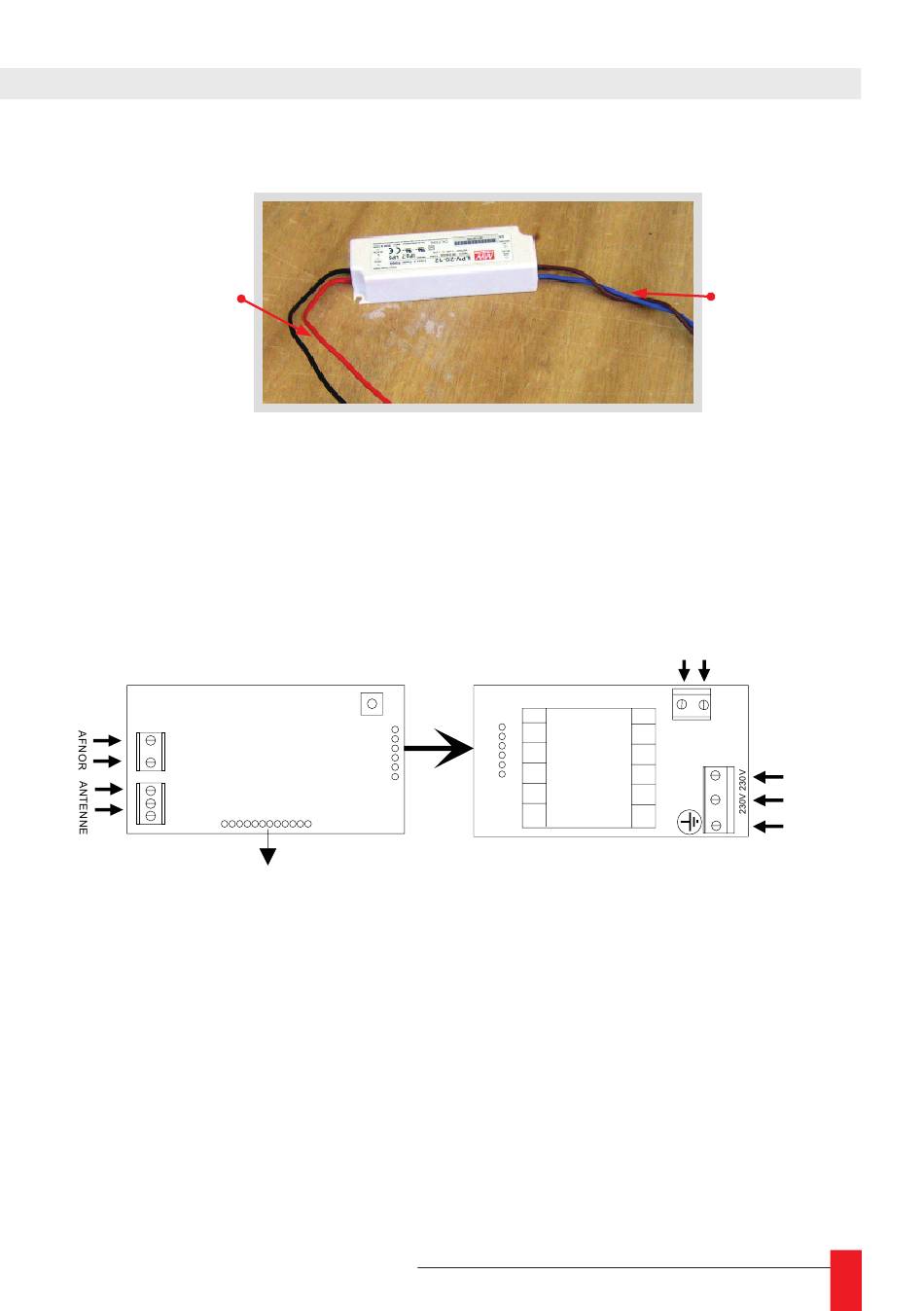

2.4.1. Câblage Carte alimentation des LEds
Sortie 12 V
Fil noir = 0 Volt
Fil rouge = 12 Volts

2.4.2. Ensemble Carte Version + carte alimentation mouvement MVTPGT

Carte version: DCF/TDF ou AFNOR
Montée sur l'ensemble mouvement
réf. GT : 10100103 ou 10100104
1
vers mouvement
câblage des capteurs
MDE-HANDI-93700-94500-MVTPGT-2079-V2.0
déportée à l'intérieur de l'horloge
BP1
ON/OFF
12HRS
GND
12
Carte alimentation mouvement
réf.GT : 10300090
GND
1
Entrée 230 V
Batterie fil rouge +
fil noir -
- +
19
