contrôle les étages électriques et le compresseur. Si néce-
ssaire, les étages électriques sont désactivées et/ou la fré-
quence du compresseur est réduite.
Un capteur de courant doit être installé sur chaque condu-
cteur de phase entrant dans la boîte de dérivation afin de
mesurer le courant. La boîte de dérivation constitue un
point d'installation approprié.
Branchez les capteurs de courant à un câble à plusieurs
conducteurs dans une enceinte proche de la boîte de dé-
rivation. Utiliser un câble à plusieurs conducteurs non bli-
ndés d'au moins 0,50 mm
ACVM 270.

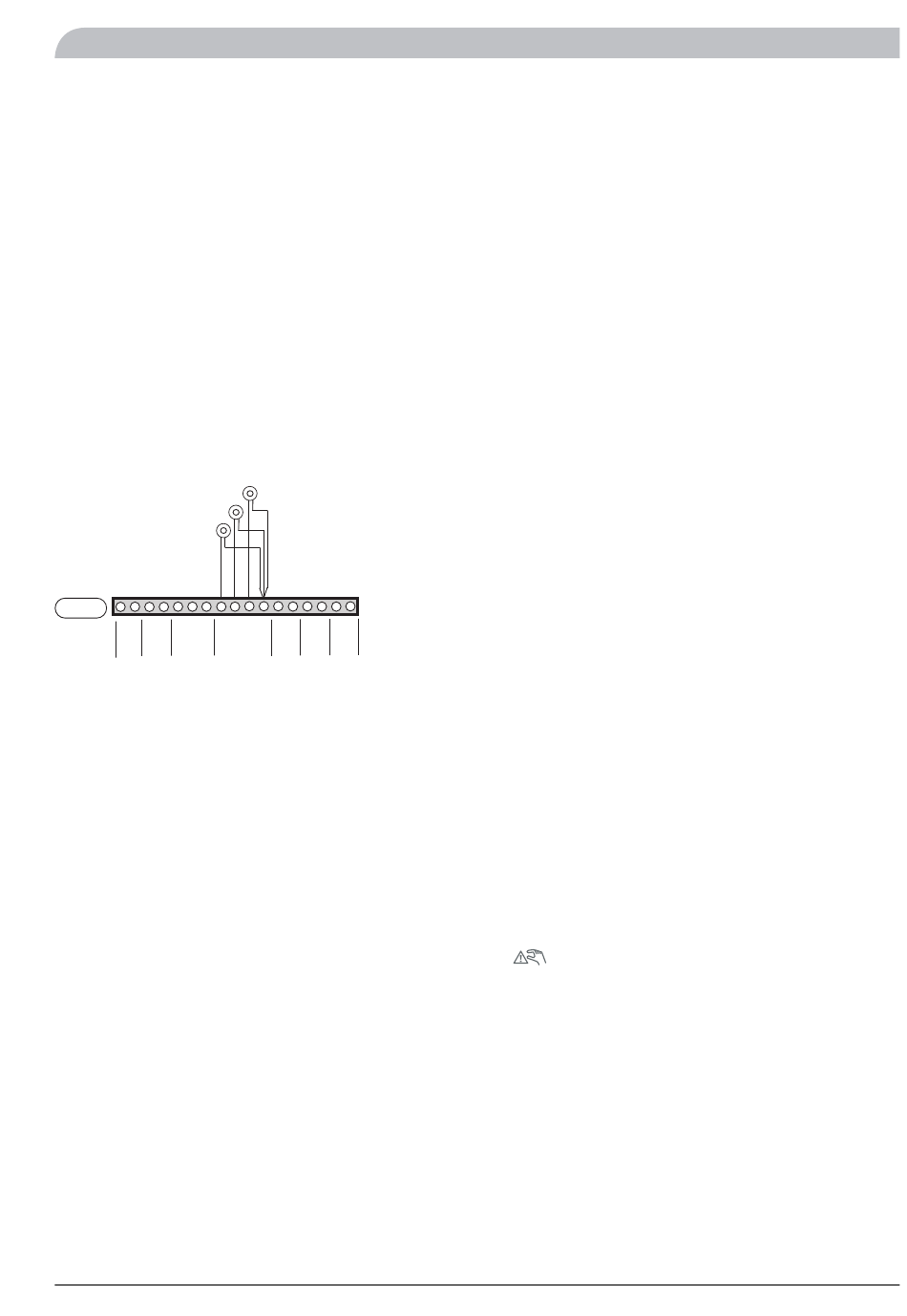

Sur ACVM 270 connecter le câble au tableau du capteur
de courant (AA22) sur le bornier X1:8–11.
L1 se connecte à X1:8 et à X1:11.
L2 se connecte à X1:9 et à X1:11.
L3 se connecte à X1:10 et à X1:11.
X1:11 est le bornier commun pour les trois capteurs d'in-
tensité.
L1
AA22-X1
8
1
2
3
4
5
6 7
La taille du fusible principal de la propriété est configurée
à l'aide du bouton (R24) sur la carte du limiteur de circuit,
(AA22). Le réglage peut être affichée dans le menu 8.3.1.
Raccordement du contrôle de la charge
centralisée/du tarif
Dans les cas où le limiteur de courant ou le contrôle du
tarif est utilisé, il peut être branché au bornier (X1) sur la
carte EBV (AA22), positionnée derrière le cache avant.
Tarif A : l'appoint est déconnecté. Raccorder une fonction
de contact sans potentiel aux borniers X1:5 et X1:7.
Tarif B, le compresseur de AMS 10 doit être déconnecté.
Raccorder une fonction de contact sans potentiel aux
borniers X1:6 et X1:7.
Le tarif A et le tarif B peuvent être combinés.
Un contact fermé entraîne la déconnexion de la puissance
absorbée.
Raccordement des contacts externes
RG 10, sonde pour changer la température ambiante
La sonde externe (BT50) peut être branchée à ACVM 270
pour modifier la température d'écoulement et ainsi régler
la température ambiante, par exemple une sonde d'am-
biance (RG 10, accessoire). Branchez la sonde au répartiteur
de X4:1 à X4:3 sur la carte du capteur de courant (AA22)
conformément au schéma de câblage.
Activé dans le menu 9.3.6.
La différence entre la température ambiante et la tempé-
rature ambiante réglée affecte la température d'alimenta-
tion. La température ambiante requise est réglée à l'aide
du bouton sur RG 10 et s'affiche dans le menu 6.3.
2
, depuis l'enceinte vers
L3
L2
9 10 11 12 13 14 15 16 17
NIBE™ SPLIT ACVM 270
Contact pour changer la température ambiante
Système d'émission 1 :
Une fonction de contact externe peut être branchée à
ACVM 270 pour modifier la température de départ et ainsi
modifier la température ambiante, par exemple un ther-
mostat d'ambiance ou un minuteur. Le contact doit être
sans potentiel et non verrouillé. Il doit être connecté au
bornier X1:3 et X1:4 sur le panneau du capteur de courant
(AA22).
Lorsque le contact est fermé, le décalage de la loi d'eau
est modifié du nombre d'étages sélectionnés. La valeur
peut être réglée entre -10 et +10. La valeur pour le chan-
gement est définie dans le menu 2.4, « Correction ex-
terne ».
Système d'émission 2 :
Une fonction de contact externe peut être branchée à
ACVM 270 pour modifier la température de départ et ainsi
modifier la température ambiante, par exemple un ther-
mostat d'ambiance ou un minuteur. Le contact doit être
sans potentiel et non verrouillé. Il doit être connecté au
bornier X1:14 et X1:15 sur le panneau du capteur de cou-
rant (AA22).
Lorsque le contact est fermé, le décalage de la loi d'eau
est modifié du nombre d'étages sélectionnés. La valeur
peut être réglée entre -10 et +10. La valeur pour le chan-
gement est définie dans le menu 3.5, « Correction externe
2 ».
Contact pour l'activation du mode « Eau très chaude »
Une fonction de contact externe peut être branchée à
ACVM 270 pour l'activation de la fonction « Eau très
chaude temporaire ». Le contact doit être sans potentiel
et non verrouillé. Il doit être connecté au bornier X6:1 et
X6:2 sur la carte du capteur de courant (AA22).
Lorsque le contact est fermé pendant au moins une seco-
nde, la fonction « Eau très chaude temporaire » est activée.
Un retour automatique vers la fonction précédemment
configurée survient au bout de 3 heures.
Sorties d'alarme
Les indications externes d'alarmes communes sont pos-
sibles grâce à la fonction relais sur la carte de capteur de
courant (AA22), du bornier X2:1–2.
Voir le schéma du circuit électrique à la page 68 qui montre
le relais en position alarme.
Lorsque le commutateur (SF1) est en position « 0 » ou
«
», le relais est alors en position alarme.
Raccordement spécifique
ACVM 270 est préparé pour contrôler une pompe de cir-
culation externe (GP10), une dérivation externe (QN11),
une vanne d'échange pour le rafraîchissement (QN12),
ainsi qu'un appoint externe (mazout, gaz ou granulés, par
ex.).
Pompe de circulation externe (max 50W)
Pompe de circulation externe (GP10) est connectée au
bornier X3:1 (230 V), X3:4 (N) et X3:5 (PE).
La pompe de circulation (GP10) est active lorsque la pompe
de circulation (GP1) dans ACVM 270 est active.
L'accessoire HR 10 peut être utilisé si la puissance de la
sortie dépasse 50 W. Voir la section Positions des compo-
sants page 75.
Pour l'installateur
Installation électrique
35
