Branchement du système de chauffage
Les raccordements de tuyaux pour le système de climatisa-
tion sont réalisés en haut.
Tous les dispositifs de sécurité et vannes d'arrêt requis
■
doivent être fixés aussi près de ACVM 270 que possible.
Installer les clapets de purge si nécessaire.
■

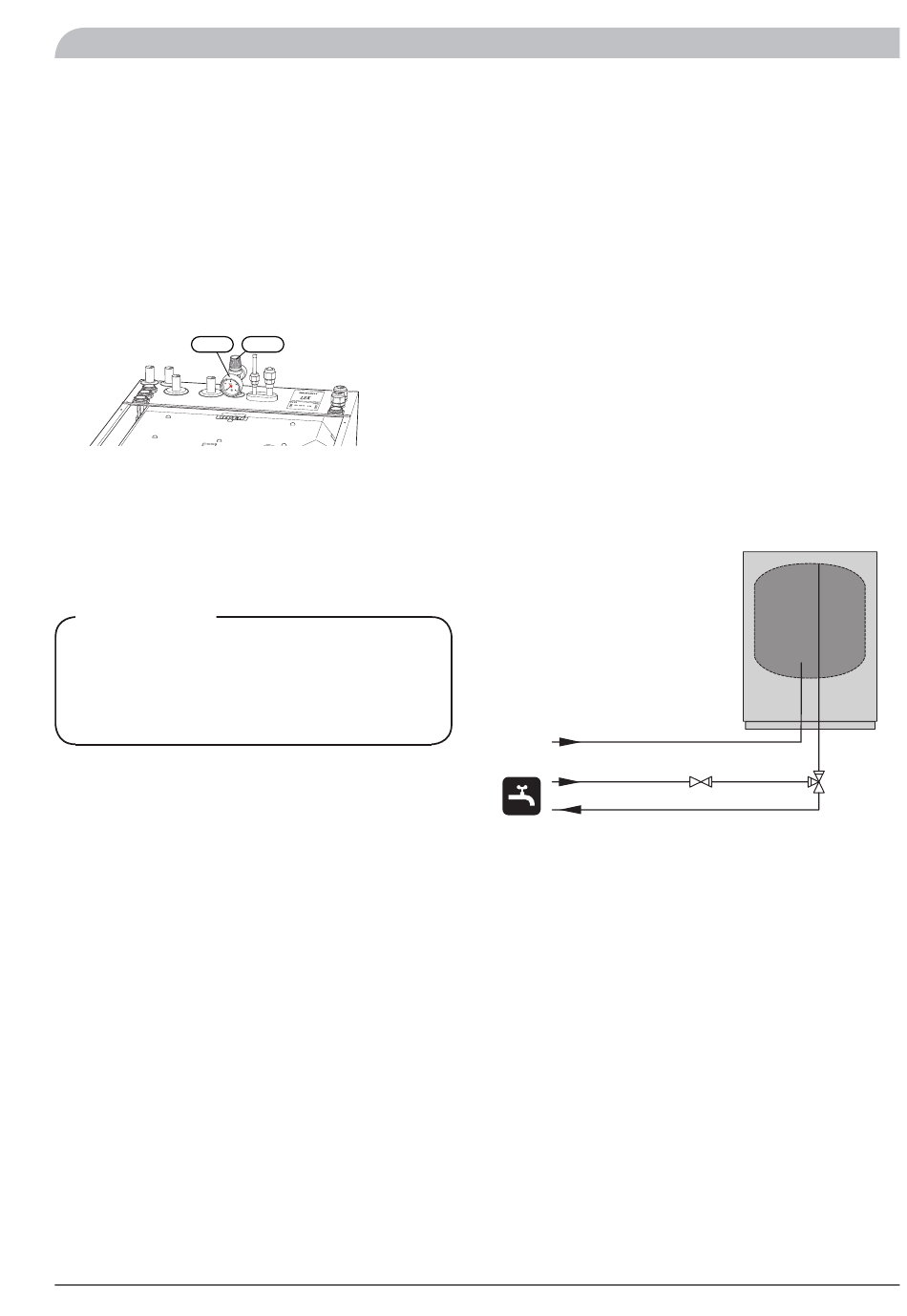

La soupape de sécurité (FL2) doit être installée sur (XL15),
■
comme indiqué sur l'illustration. Le tuyau de trop-plein
de la soupape de sécurité doit être enfermé sur toute sa
longueur pour empêcher la formation de poches d'eau
et résister au gel.
BP5
Lors du branchement à un système équipé de vannes
■
thermostatiques sur tous les radiateurs, une soupape de
décharge doit être installée, ou certaines des vannes
thermostatiques doivent être retirées afin de permettre
un débit suffisant.
Voir la section Raccordements à la page 27 pour un
■
schéma de base.
REMARQUE!
Le terme « système climatique » qui est utilisé dans
ces instructions d'installation et d'entretien concerne
des systèmes de chauffage ou de refroidissement qui
fournissent de l'eau chaude ou froide ACVM 270 pour
le chauffage ou le refroidissement.
FL2
NIBE™ SPLIT ACVM 270
Raccordement du chauffe-eau
Le chauffe-eau de ACVM 270 doit être équipé de toutes
les soupapes nécessaires.
Il doit y avoir une vanne mélangeuse si la température
■
dépasse les 60 °C.
La soupape de sécurité doit avoir une pression d'ouver-
■
ture maximale de 10,0 bars et doit être installée sur
l'arrivée d'eau domestique conformément au schéma
de base. Le tuyau de trop-plein des soupapes de sécurité
doit être incliné sur toute la longueur afin d'empêcher
toute poche d'eau et doit également être résistant au
gel.
Voir la section Raccordements à la page 27 pour un
■
schéma de base.
Préparateur ECS supplémentaire avec appoint
électrique immergé
La pompe à chaleur doit être complétée par un chauffe-
eau électrique, si un bain à remous ou tout autre consom-
mateur important d'eau chaude est installé.
Si le chauffe-eau est équipé d'un raccord clapet de 15 mm
de diamètre, remplacez ce dernier par un autre de 22 mm
de diamètre.
EAU CHAUDE provenant de la
ACVM 270
Pour l'installateur
Installation des tuyaux
23
