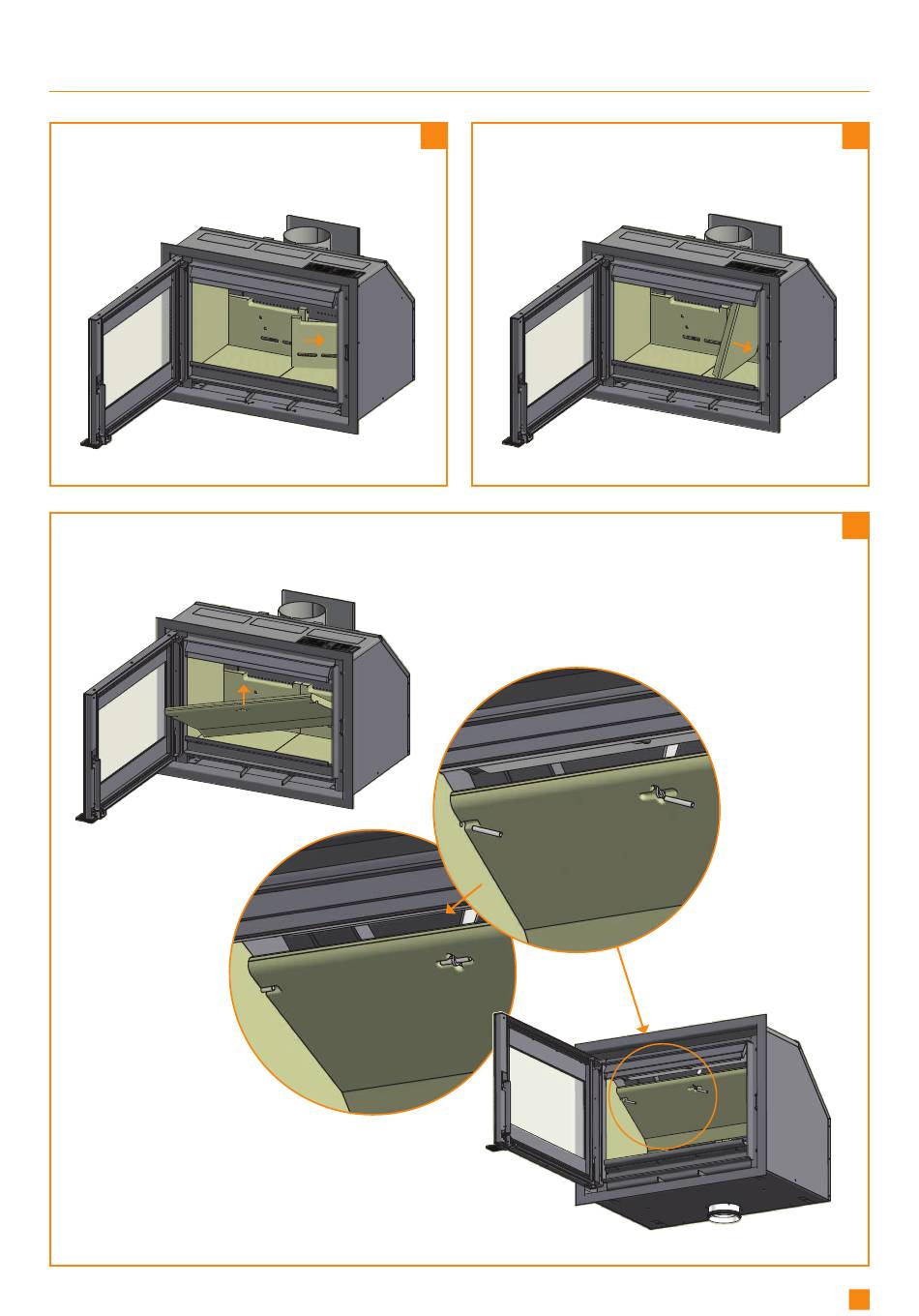

MONTAGE DE LA CHAMBRE DE COMBUSTION
Installer le doublage arrière du foyer de manière à ce
que les ouvertures du doublage se trouvent exactement
sur les ouvertures tertiaires de l'insert
Installer le déflecteur de fumée inférieur. Le déflecteur de fumée inférieur doit prendre appui sur le doublage
arrière. Installer les goupilles et mettre en place le déflecteur de fumée
