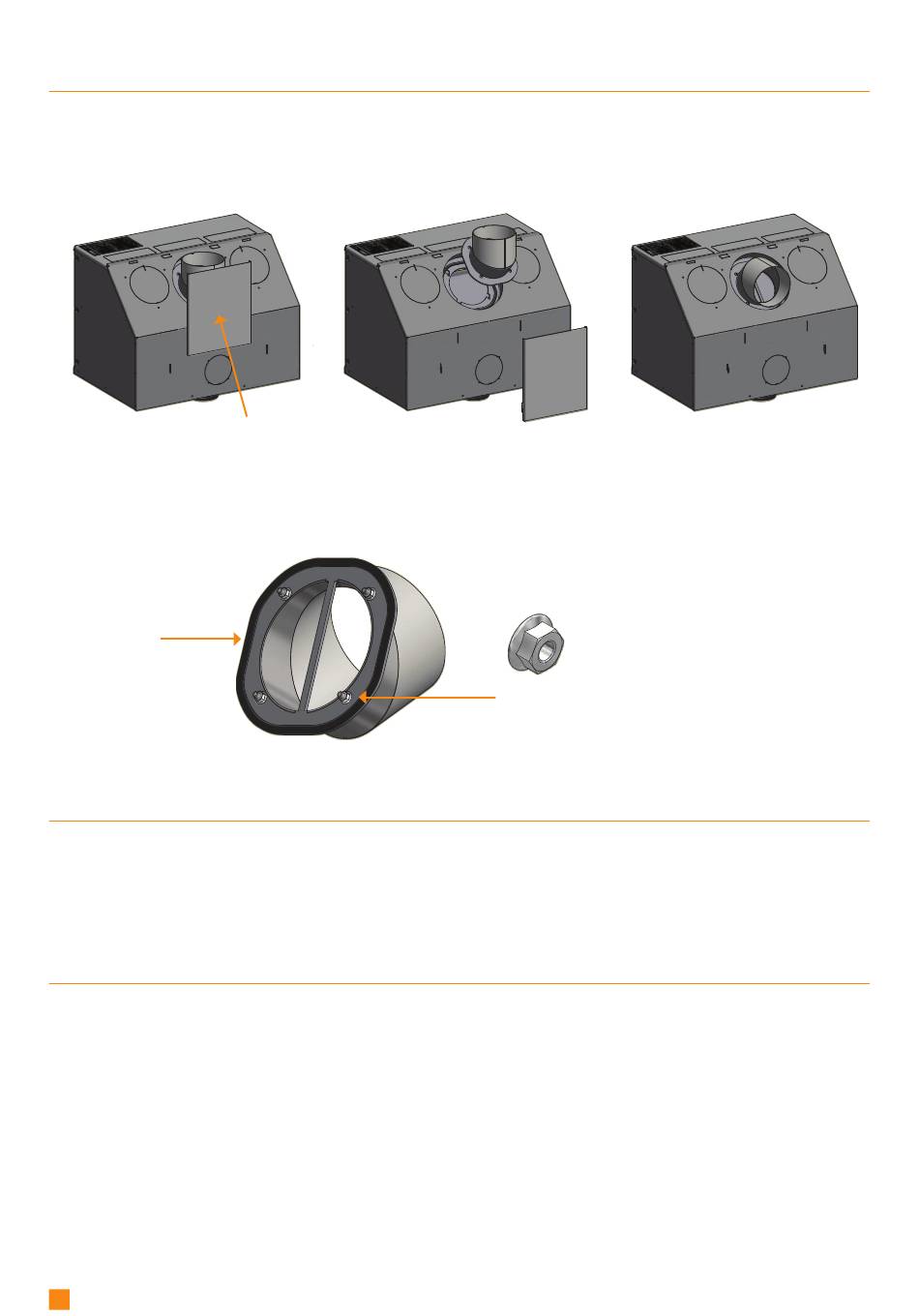

INSTALLATION DE LA PIÈCE DE RACCORDEMENT DU CONDUIT
Le fabricant livre l'insert préparé pour une sortie par le haut, mais il est également possible de le modifier pour une sortie
arrière.
Installer la pièce de raccordement sur l'insert lorsque celui-ci est placé dans la cassette.
Si la plaque de radiation a été retirée avant le montage, pensez à la remettre en place avant de remettre la chambre de
combustion dans la cassette.
Joint
Montage røgstuds
EMNE:
PRISE D'AIR EXTÉRIEUR Scan 1005
NAVN:
MATERIALE:
AREAL:
Dans une maison bien isolée, l'air utilisé pour la combustion doit être renouvelé. Cela est particulièrement important dans une
DIMENSION:
maison avec ventilation mécanique. Plusieurs méthodes sont possibles. Le plus important est de faire arriver l'air dans la pièce
C:\Working Folder\Designs\Scan 1005\91005028.idw
STI:
où le poêle est installé. Le clapet de mur extérieur doit être placé le plus près possible du poêle et doit pouvoir se fermer lorsque
le poêle n'est pas utilisé.
Scan 1005
NAVN: EMNE:
Il convient de se conformer à la réglementation locale et nationale du bâtiment concernant la prise d'air extérieur.
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 1005\91005028.idw
STI:
SYSTÈME DE COMBUSTION FERMÉE
Il convient d'utiliser le système de combustion fermé du poêle dans les habitations de construction récente, étanches à l'air. L'air
extérieur de combustion est raccordé par l'intermédiaire d'un tuyau d'aération via le mur ou le sol.
Nous recommandons de monter une vanne dans le tuyau de ventilation afin d'éviter la condensation dans le poêle et dans le
système de tuyaux, lorsque le poêle n'est pas utilisé. Il doit être possible de fermer l'arrivée d'air frais à l'aide d'un clapet lorsque
le poêle n'est pas utilisé. Il peut également être avantageux d'isoler le tuyau de ventilation.
Tuyau d'aération Ø100 mm minimum, longueur max. 6 m avec au max. 3 coude. Nous recommandons des conduits en acier lisses.
IMPORTANT: Si le poêle dispose d'un raccordement direct en air de combustion (circuit fermé), le tuyau d'alimentation
en air doit être systématiquement ouvert lors du fonctionnement.
18
Plaque de radiation
Installer le joint 3 x 8 mm contre le bord de la bride de la pièce de raccordement.
Fixer la pièce de raccordement avec des écrous à bride
