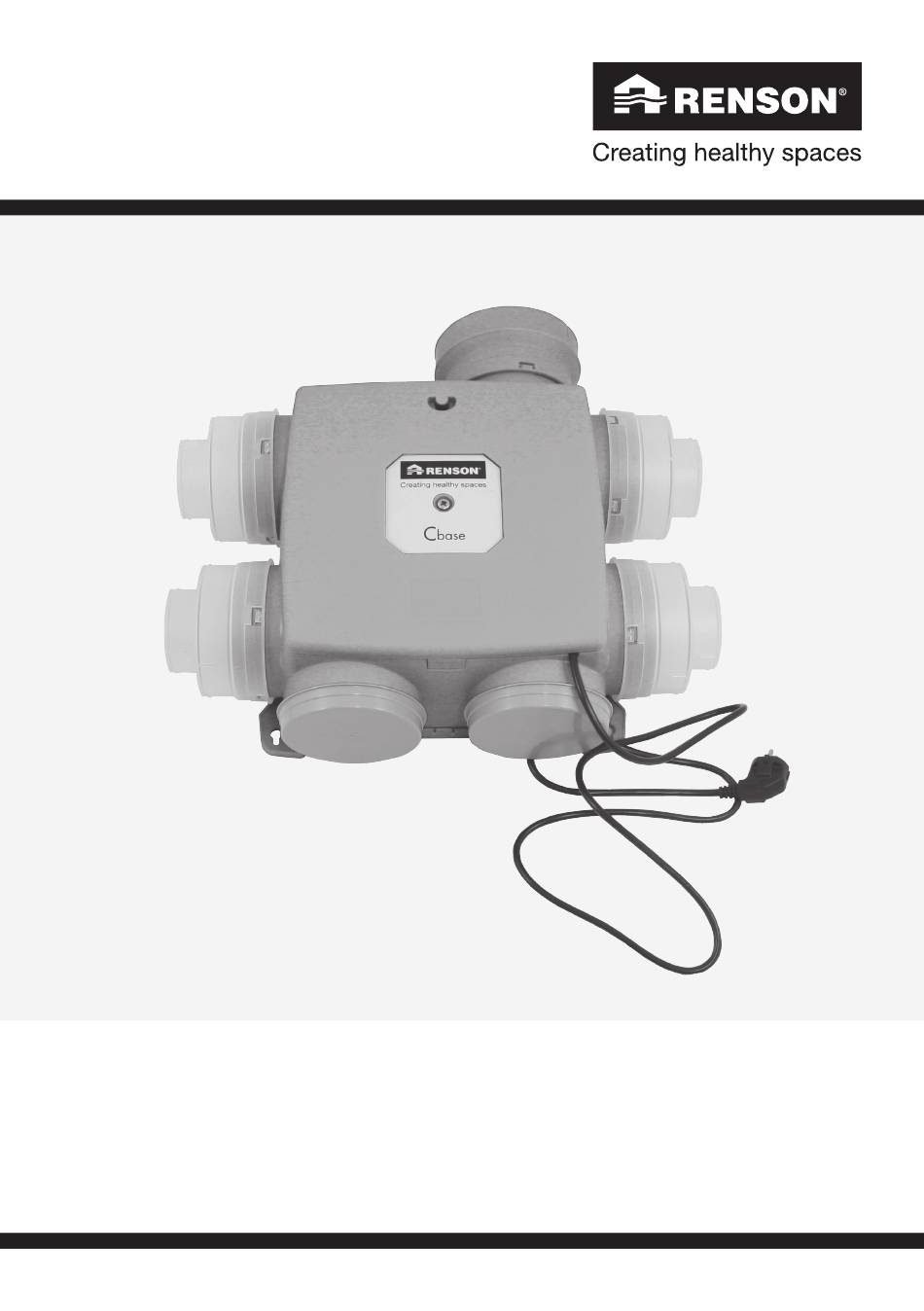

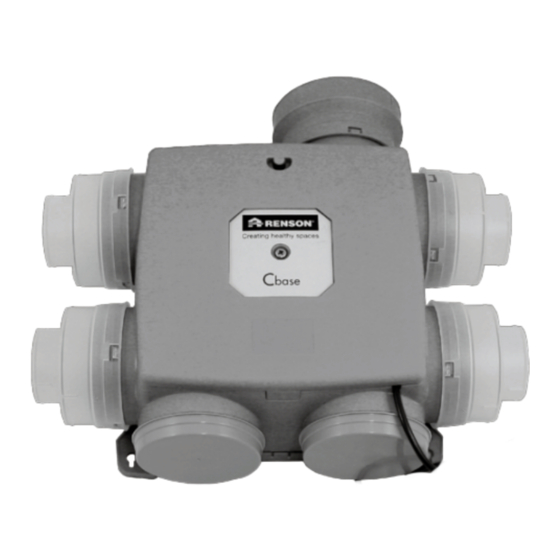

  • Page 1 base ® Instructions de montage...

  • Page 2: Table Des Matières

    3 • Composition unité de ventilation ..............................4 • Instructions de montage ....................................4.1 • Montage ..........................................4.2 • Installation du Cbase : montage au mur/plafond ® ................4.3 • Montage de l’unité de ventilation ..........................4.4 • Montage de la sortie en toiture ............................

  • Page 3: Introduction

    • L’ installation du Cbase doit être exécutée conformément aux règles générales et locales des communes et autres instances en matière de construction, sécurité et installation. • Seul un installateur agréé RENSON peut installer le Cbase, le raccorder, le mettre en route et en assurer l’entretien.

  • Page 4: Mesures Et Équipement De Sécurité Spécifiques

    ® Mesures et équipement de sécurité spécifiques: • Le Cbase est construit de manière telle que lors d’un usage normal et sans manipulations particulières, il n’est pas possible d’entrer en contact avec les parties mobiles ou qui alimentent en tension.

  • Page 5: Composition Unité De Ventilation

    base ® 3 • Composition unité de ventilation article quantité description Plaque de base Couvercle du ventilateur Boîtier du ventilateur Plaque du moteur Vis cylindrique en croix (Phillips) – M6x30...

  • Page 6: Instructions De Montage

    base ® 4 • Instructions de montage 510,5 • Dimensions : 510 x 433 x 180 (L x I x H) • Poids: 3,370 Kg • Alimentation: 1 x 230V/50 Hz...

  • Page 7: Montage

    ® 4.1 • Montage Le Cbase peut être fixé à un mur par 4 vis au moyen des trous de fixation intégrés dans la base du boîtier du ventilateur. • L’appareil peut être fixé au mur avec des vis adaptées au support, Fixez de préférence à l’abri des vibrations sur un mur massif avec une masse minimale de 100 kg/m².

  • Page 8: Montage De L'unité De Ventilation

    Installez une sortie en toiture (avec une faible perte de charge (≤ 14 Pa de perte de pression sous 250 m /h p.ex. sortie toîture design Renson)) ou une grille murale (type grille de surpression ou grille de sortie en façade) avec un raccordement rond de Ø125 mm/Ø150 mm le plus près pos- sible (<...

  • Page 9: Raccordement Électrique

    base ® 5 • Raccordement électrique 5.1 • Raccordement à l’interrupteur a 2 positions 8 7 6 5 4 3 2 1 C Choisissez 2 positions de 1-5 (1-5 courbes de pression) 230V ~ 50Hz Position 1: 1.6V Position 2: 2.81V Max 1,5mm²...

  • Page 10: Raccordement À Un Systeme De Domotique

    base ® 5.2 • Raccordement à un systeme de domotique Raccordement externe 0-10 V: 8 7 6 5 4 3 2 1 C 230V ~ 50Hz Max 1,5mm² 5.3 • Raccordement des courbes de pression Selectionnez 2 positions pour obtenir le debit exigé. Débit d’extraction (m³/h) 2V TNO 3V TNO...

  • Page 11: Montage De La Grille D'extraction Design

    Pour les détails concernant les situations de montage (en applique, encastrement dans un mur, une paroi en plaque de plâtre, en mdf,…) vous pouvez aller sur notre site www.renson.be sous la rubrique manuels et vous trouverez le document « montage d’une grille d’extraction design ».

  • Page 12: Nettoyage Et Entretien

    base ® 7 • Nettoyage et entretien 7.1 • Entretien de l’unité de ventilation Veillez toujours avant d’exécuter toute opération d’entretien à ce que l’appareil ne soit plus sous tension en enlevant la prise du contact ou en débranchant la sécurité. Mesurez si c’est bien le cas ! Entretien recommandé...

  • Page 13: Fiche Produit

    Maalbeekstraat 10 • IZ 2 Vijverdam • B -8790 Waregem • België SU NP ROT E CT I O N Tel. +32 (0)56 62 71 11 • Fax +32 (0)56 60 28 51 O UT D O O R info@renson.be • w w w.renson.eu...

  • Page 14: Conditions De Garantie

    à la peinture , dus à la perforation ou à la réparation par des tiers non qualifiés, les pics de tension sur le réseau électrique, les dégâts dus à l’orage, les circonstances de violence/guerre. Collez ici l’étiquette avec le numero unique de Cbase ®...
  • Page 15 base base ® ®...
  • Page 16 Dealer *L8000764* RENSON se réserve le droit d’apporter des modifications techniques aux produits décrits. ® Vous pouvez télécharger la version la plus récente de cette brochure sur «www.renson.eu» VENT I L AT I O N Renson Headquarters ® S U NPROTE C T I O N Maalbeekstraat 10 •...
