Les pièces et leurs fonctions
Bouton ENABLE des commandes du menu [ENABLE]
Permet d'activer ou de désactiver les commandes à l'aide de la
section des commandes du menu, la section des boutons utilisateur
et le panneau LCD.
Tenir appuyé pour éteindre le panneau LCD.
Indicateur de
: Les commandes à l'aide de la section des
bouton allumé
commandes du menu, la section des boutons
utilisateur et le panneau LCD sont activées.
Indicateur de
: Les commandes à l'aide de la section des
bouton éteint
commandes du menu, la section des boutons
utilisateur et le panneau LCD sont désactivées.
Boutons de déplacement du curseur
Permet de déplacer le curseur sur l'écran de menu d'une ligne vers le
bas ou le haut.
Lorsque le bouton PICTURE est allumé, utiliser ceci pour changer le
contour de recadrage.

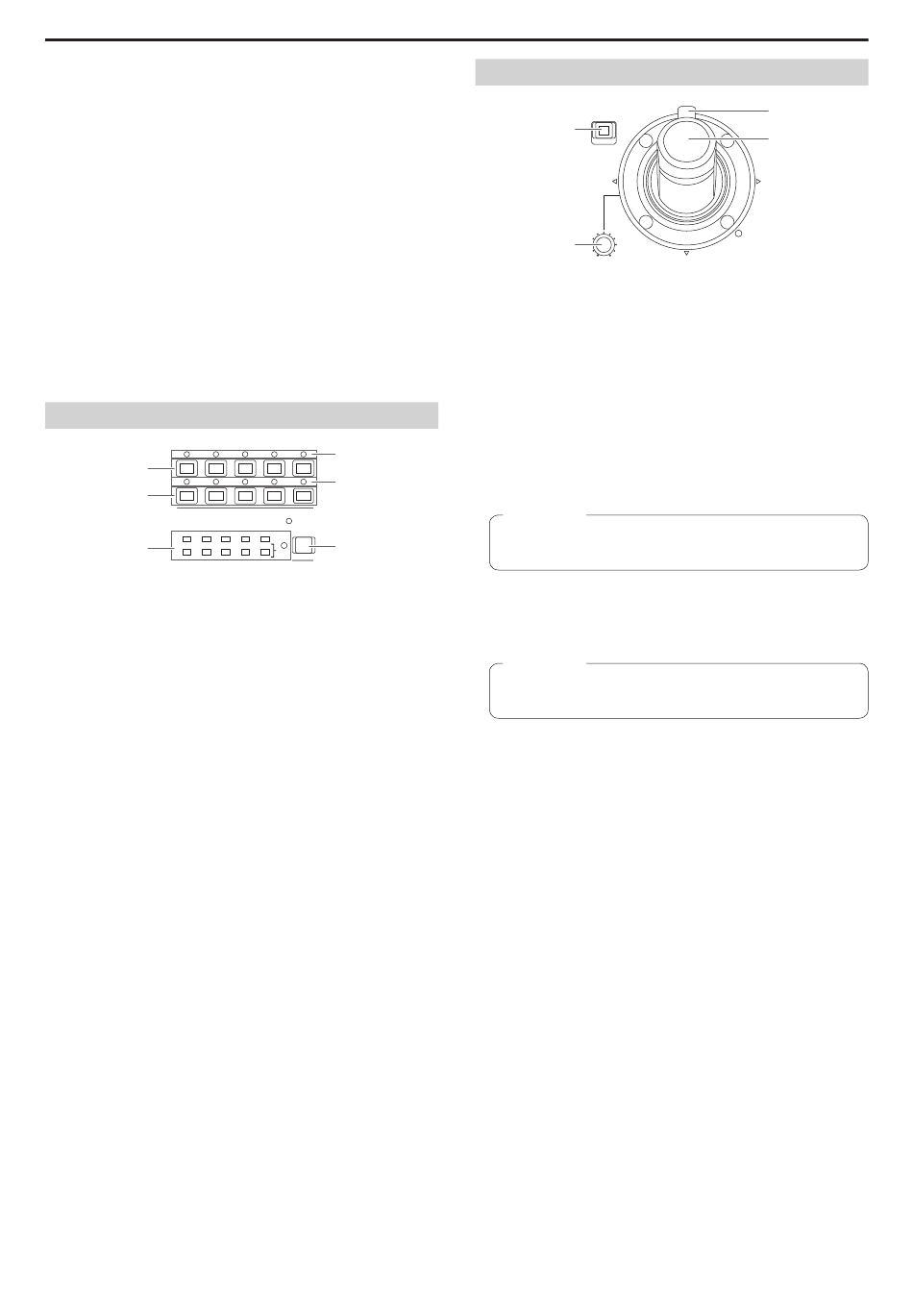

Section sélection de caméra
1
2
6
7
CAMERA / GROUP SELECTION
1
2
11
12
6
7
16
17
Bouton de sélection de mode [SELECT]
Chaque pression sur ceci permet de changer le mode de
fonctionnement des boutons de sélection de caméra ( ), le
changement s'effectue ainsi; Arrêt → Marche (avec groupe de
caméras 1 à 10 sélectionné) → Marche (avec groupe de caméras 11
à 20 sélectionné) et l'indicateur [11-20] (groupe de caméras 11 à 20).
Indicateur de
: Mode de sélection de caméra
bouton éteint
Indicateur de
: Mode de sélection de groupe de caméras (1 à 10).
bouton allumé
Mode de sélection de groupe de caméras (11 à 20).
(L'indicateur [11-20] s'allume à ce moment.)
Boutons de sélection de caméra
[CAMERA / GROUP SELECTION 1 à 10]
Utiliser ces boutons pour sélectionner la caméra distante ou le
groupe de caméras à contrôler à partir de l'appareil.
Une pression de l'un des boutons de [1] à [10] en mode de sélection
de caméra bascule vers la caméra distante correspondante.
Appuyer sur l'un des boutons de [1] à [10] en mode de sélection de
groupe de caméras permet de basculer vers le groupe de caméras
concerné et allume l'indicateur du groupe de caméras correspondant
( ? ).
Une fois le groupe de caméras sélectionné, les boutons de sélection
de caméra reviennent sur le mode de sélection des caméras.
z Une fois en mode de sélection de groupe de caméras, les boutons
z
de sélection de caméra s'allument en bleu. Seul le bouton du
groupe de caméras actuellement sélectionné est ambré.
? Indicateurs de groupe de caméras
[CAMERA GROUP 1 à 20]
L'indicateur du numéro du groupe de caméras sélectionné est
allumé.
Lorsqu'un groupe de caméras entre 11 et 20 est sélectionné,
l'indicateur [11-20] s'allume.
Indicateurs d'état de caméra [1] à [10]
Ils indiquent l'état des caméras distantes attribuées de [1] à [10].
Pour plus de détails, consultez "Sélection d'une caméra distante"
(page 24).
(suite)
3
4
5
8
9
10
3
4
5
13
14
15
11-20
8
9
10
SELECT
18
19
20
CAMERA GROUP
Section de panoramique horizontal/vertical
ENABLE
PAN
LOW
HI
SPEED
Levier PAN/TILT
L'utiliser pour contrôler la direction dans laquelle la caméra distante
actuellement sélectionnée se dirige.
La vitesse du mouvement varie selon l'angle de déplacement du
levier PAN/TILT.
Déplacé à gauche
: La caméra se dirige vers la droite ou la gauche.
ou à droite
Déplacé vers vous
: La caméra se dirige vers le haut ou le bas.
ou à l'opposé :
z Lorsque les éléments [PAN DIR] et [TILT DIR] dans le menu
z
FUNCTION [PTZ INFO2] sont réglés sur "REVERSE", il est
possible de changer la relation entre la direction vers laquelle le
levier est incliné et la direction dans laquelle se déplace la caméra.
Remarque
z Lors de la mise sous tension, ne pas toucher avant que l'écran
z
d'état s'affiche sur le panneau LCD.
Bouton à bascule ZOOM/FOCUS
Il est possible de contrôler la fonction de mise au point ou de zoom
en l'affectant à ce bouton.
Remarque
z Lors de la mise sous tension, ne pas toucher avant que l'écran
z
d'état s'affiche sur le panneau LCD.
Cadran PAN/TILT SPEED [SPEED]
L'utiliser pour ajuster l'intensité de variation de la vitesse d'opération
pour l'opération du levier PAN/TILT.
Tourné dans le sens des
aiguilles d'une montre
Tourné dans le sens
contraire des aiguilles
d'une montre
Bouton PAN/TILT ENABLE [ENABLE]
Utiliser ceci pour activer le levier PAN/TILT et le bouton à bascule
ZOOM/FOCUS.
Indicateur de bouton allumé
(Ambré)
Indicateur de bouton éteint
(Appuyer sur le bouton)
z Lorsque le bouton PICTURE est allumé, ce bouton devient vert
z
lorsqu'il est pressé et il passe sur l'utilisation du contour de
recadrage.
10
TILT
: L'opération se fait à une plus grande
vitesse (HI)
: L'opération se fait à une plus faible
vitesse (LOW)
: Le levier PAN/TILT devient opérant.
: Le levier PAN/TILT devient
inopérant.
