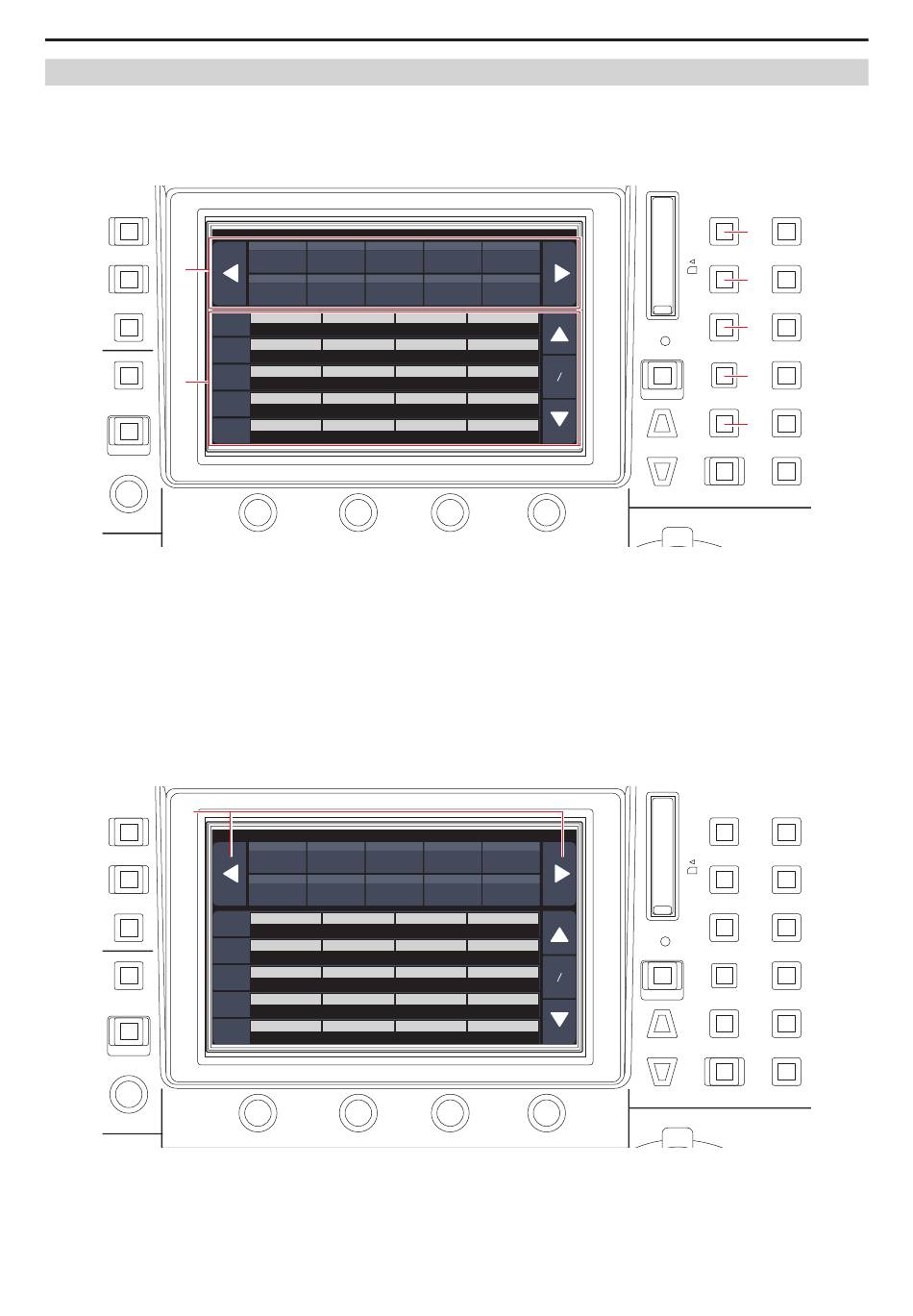

Opérations de base pour les menus
Procédure de fonctionnement
1.
Appuyer sur le bouton [PAINT] (D), [FUNCTION] (E), [MAINTENANCE] (F), [PMEM/TMEM] (G), ou [SYSTEM] (H) pour
sélectionner le groupe de menu.
Le groupe correspondant apparait sur le panneau LCD (A). (Cette section décrit le groupe [PAINT] à titre d'exemple.)
z Appuyer une nouvelle fois sur un bouton sélectionné désactive l'affichage du menu et l'écran d'état apparait.
Pour plus de détails, consultez "Groupe menu" (page 39).
CAM01 : AW-UE150
BARS
I
ABB
ATWVAR
J
SCENE
ON/OFF
ENABLE
M.PED
D. Bouton [PAINT]
E. Bouton [FUNCTION]
F. Bouton [MAINTENANCE]
G. Bouton [PMEM/TMEM]
H. Bouton [SYSTEM]
I. Haut de l'écran
Lorsqu'un menu est touché, les éléments de menu applicables s'affichent au milieu de l'écran.
J. Milieu de l'écran
Les éléments de réglage du menu sélectionné en haut de l'écran sont affichés et en touchant le numéro de la ligne de l'élément de menu et en
utilisant les cadrans F1 à F4, il est possible de changer les valeurs de réglage de la colonne applicable.
2.
Toucher l'écran pour sélectionner le menu à configurer.
Sélectionner le menu cible en haut de l'écran. (Cette section décrit [SCENE] à titre d'exemple.)
Les éléments de réglage apparaissent au milieu de l'écran.
z Il est possible de changer les pages du menu de réglage à l'aide des boutons de changement de page (gauche et droit) (K).
K
CAM01 : AW-UE150
BARS
ABB
ATWVAR
SCENE
ON/OFF
ENABLE
M.PED
K. Boutons de changement de page (gauche et droit)
(suite)
1
2
3
SCENE
SHUTTER
PED
6
7
8
WHITE
BLACK
GAMMA
BALANCE
GAMMA
SCENE
1
SCENE1
F1
F2
1
2
3
SCENE
SHUTTER
PED
6
7
8
WHITE
BLACK
GAMMA
BALANCE
GAMMA
SCENE
1
SCENE1
F1
F2
1 / 2
4
5
CHROMA
GAIN
9
10
DRS
KNEE
1 1
F3
F4
1 / 2
4
5
CHROMA
GAIN
9
10
DRS
KNEE
1 1
F3
F4
28
D
PAINT
USER 1
E
FUNCTION
USER 2
F
SD CARD
MAINTENANCE
USER 3
G
ENABLE
PMEM/TMEM
USER 4
H
SYSTEM
USER 5
USER 6
PAINT
USER 1
FUNCTION
USER 2
SD CARD
MAINTENANCE
USER 3
ENABLE
PMEM/TMEM
USER 4
SYSTEM
USER 5
USER 6
