Connexions
(suite)

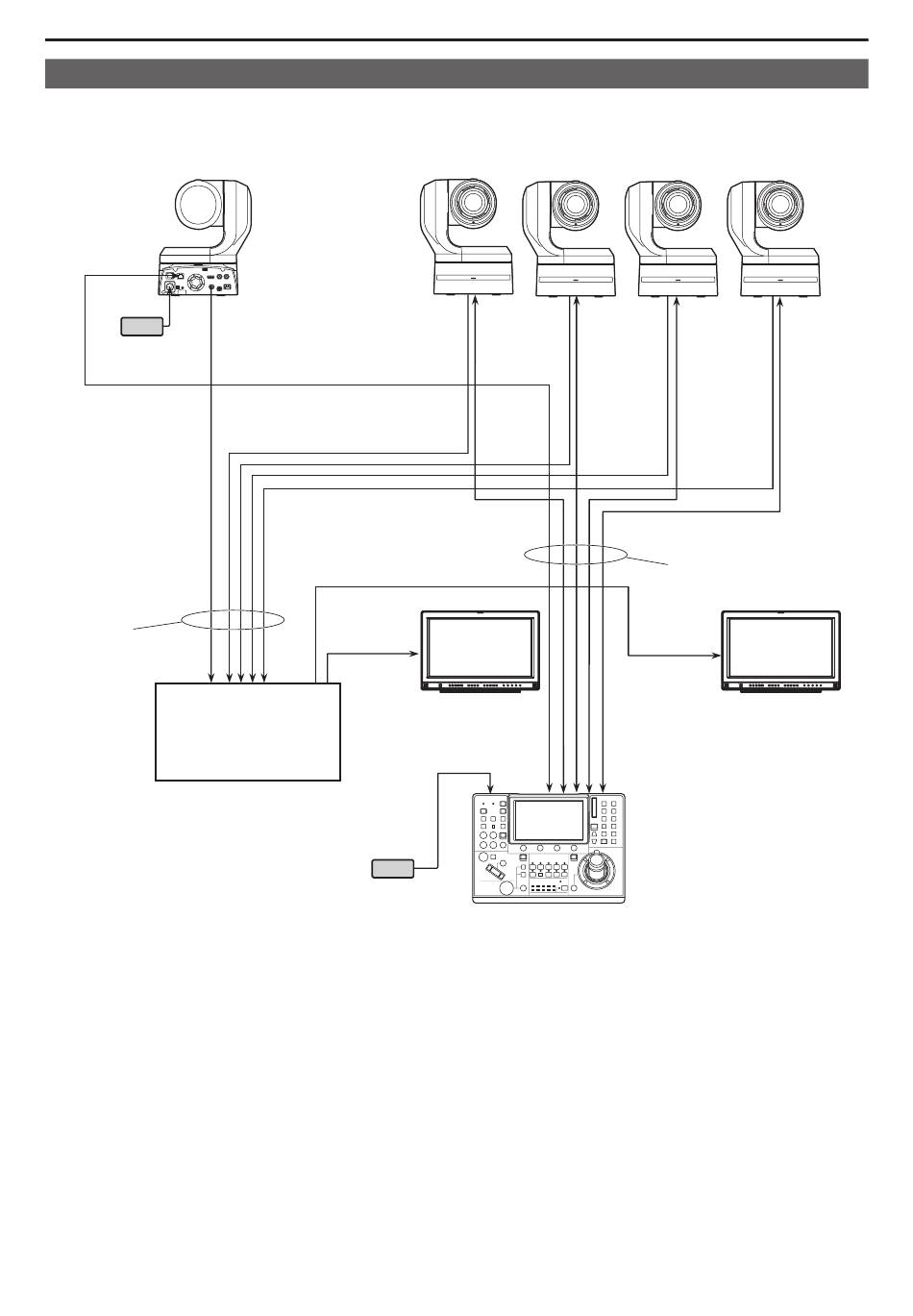

Exemple de connexions en série
„ Connexions en série pour des caméras distantes (AW‑UE150)
„
AW‑UE150
Connecteur RS‑422
Alimentation
CC externe
Signaux
vidéo SDI
Commutateur
z Utiliser un câble droit (câble de catégorie 5e) comme câble LAN.
z Quand des connexions en série sont utilisées, jusqu'à 5 caméras distantes peuvent être connectées à un appareil.
z Il est possible de disposer d'un mélange de caméras distantes connectées via des connexions IP et des caméras distantes connectées via des
connexions en série.
z Il est possible d'enregistrer jusqu'à 200 caméras distantes connectées via des connexions IP et des connexions en série en tant que destinations
de contrôle à un appareil.
Moniteur 1
Moniteur
Alimentation
CC externe
Pupitre de contrôle de
18
AW‑UE150
Signaux de contrôle en série
Câbles LAN (Câbles droits)
Max. 1 000 m (3 280 pieds)
Moniteur 2
caméras
AW‑RP150
Moniteur
