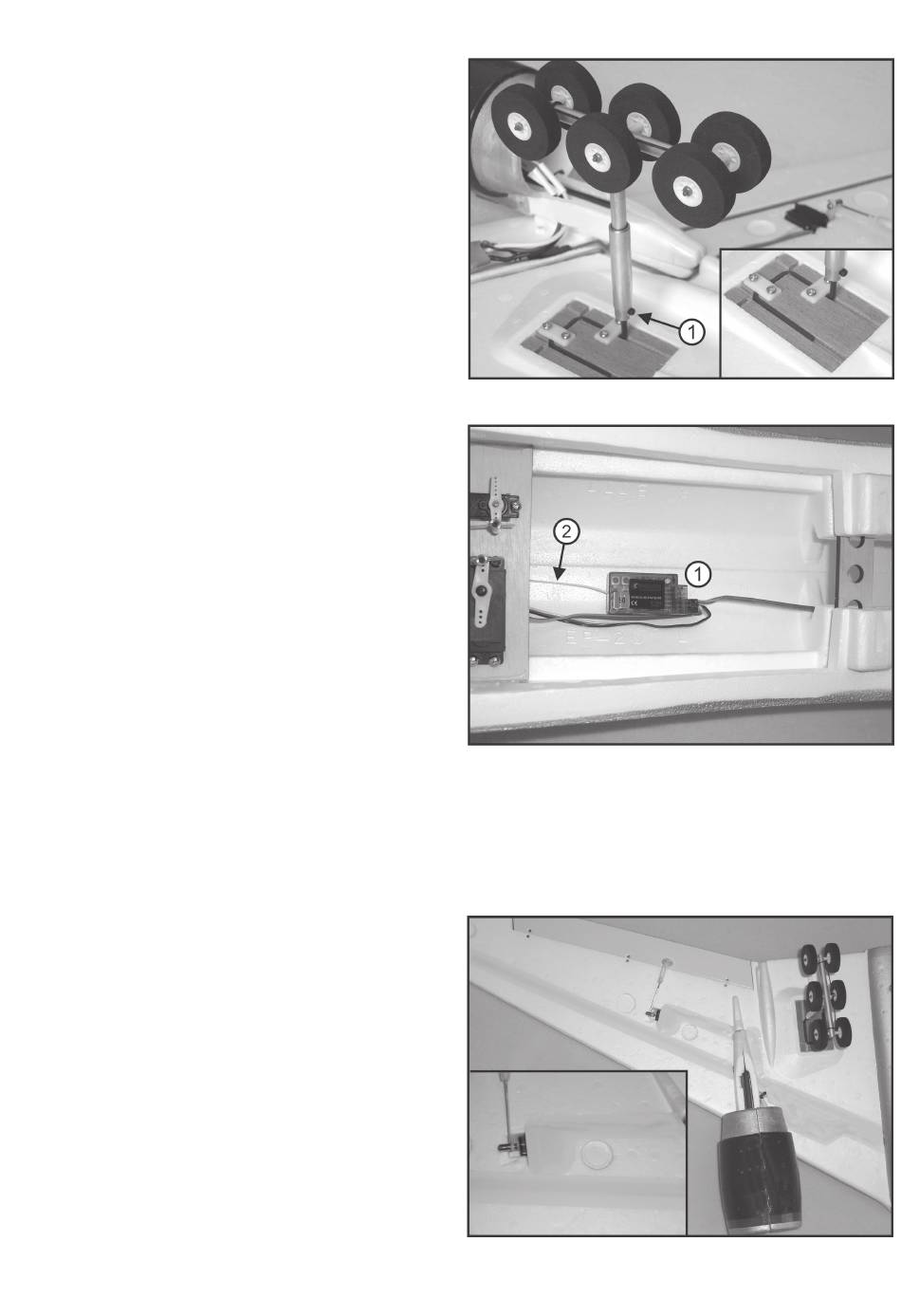

k) Montage des trains d'atterissage principaux
Montez les tiges de train d'atterissage principal dans les paliers en bois des
ailes. Les côtés doivent être orientés vers l'extérieur.
Fixez les tiges de train d'atterissage principal par les languettes en plastique et
les vis 2,5 x 8 mm.
Enfoncez les trains d'atterissage principaux sur les côtés et orientez-les de
manière droite. Fixez les trains d'atterissage à l'aide des vis (1). Ce raccord par
vis doit être fixé par une goutte de vernis de blocage liquide.
l) Montage du récepteur
Le récepteur (1) est fixé dans le fuselage devant les servos des gouvernes de
profondeur et de direction à l'aide du servotape. Le câble de l'antenne du
récepteur (2) doit être posé vers l'arrière jusqu'à l'extrémité du fuselage et fait
ressortir par l'ouverture de ventilation. La pratique a prouvé qu'il est utile de
fixer dans le fuselage le fil de l'antenne dans une pièce de gaine du type Bowden
(4).
Conseil pratique : Pour chaque montage/démontage des ailes vous devez placer
quatre connexions de servo pour les deux ailerons et les deux régulateurs de
vitesse. Il est donc recommandé d'utiliser des câbles de rallonge appropriés.
Important ! La plupart des régulateurs de vitesse intègrent des «systèmes BEC»
qui ne peuvent pas être mis hors service et qui reprennent l'alimentation
électrique de l'installation de réception. Afin d'éviter tout endommagement de
l'installation de réception et notamment des régulateurs de vitesse vous devez
absolument désactiver un système BEC avant la première mise en service
simultanée des deux régulateurs de vitesse. A cet effet, coupez le câble rouge
d'un régulateur de vitesse au niveau du connecteur récepteur et isolez l'endroit
coupé.
m) Montage des ailes pour le vol
Avant tout vol, vous devez fixer les ailes par quatre vis M3 x 40 mm de sorte qu'il ne puissent pas se détacher. Utilisez aussi toujous aussi une rondelle et éviter
un couple de serrage trop élevé lors du vissage. Lors du montage des ailes, veillez à une position correcte et sans fente.
n) Fixation de la feuille décorative
La feuille décorative se compose de plusieurs autocollants.
Vous trouvez un aperçu des endroits sur lesquels il faut appliquer lequel des
autocollants dans les figures représentés sur l'emballage.
Bien sûr vous pouvez procéder selon vos propes idées et souhaits en fixant les
autocollants sur le modèle.
Comme représenté à la figure 16, la livraison contient également des
autocollants blancs pour revêter les servos, les régulateurs de vitesse, les câbles
et les barres des ailes.
