Notice d'installation
Champ de cuisson en vitrocéramique Induction
Avec cadre d'encastrement surdimensionné
Installation
Indications
• Le plan de travail doit être plat.
• Pour permettre une bonne circulation de l'air, conserver une hauteur libre d'au moins 2 cm sous l'appareil.

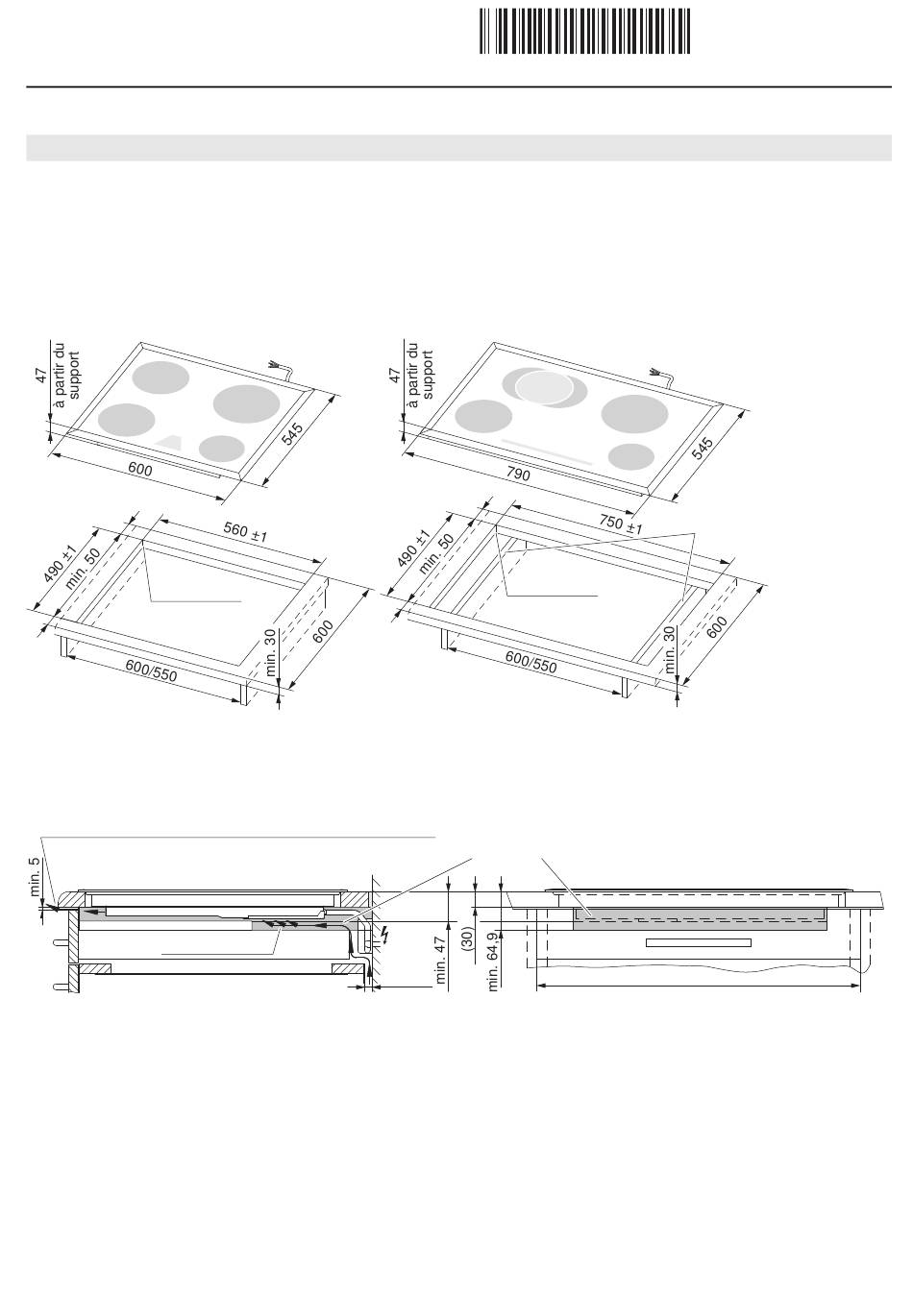

Encastrement
Le schéma de plaque du champ de cuisson à monter peut diverger du champ de cuisson représenté!
GK46TIU, GK46TISU, GK46IDU,
GK46TIMSU
max. R10
de préférence
1. Découper avec précision l'ouverture.
2. Mettre avec soin l'appareil dans l'ouverture et bien le presser contre le plan de travail.
Pour l'amenée d'air froid avec tiroir ou meuble situé au-dessous
Pour permettre une bonne circulation de l'air, conserver une hauteur libre d'au moins 2 cm sous l'appareil.
Fente d'aération sur toute la largeur de l'élément de meuble
Tiroir Milieu ventilateur
min. 25 cm²
GK46TIVU, GK46TIASU, GK46TIABSU
max. R10
de préférence
Espace nécessaire pour l'aération
sous le plan de travail
min. 15
2
J971.141-3
9.7.14
En cas d'encastrement
symétrique, il n'est pas
nécessaire de découper
es parois latérales.
600/550
900/825
