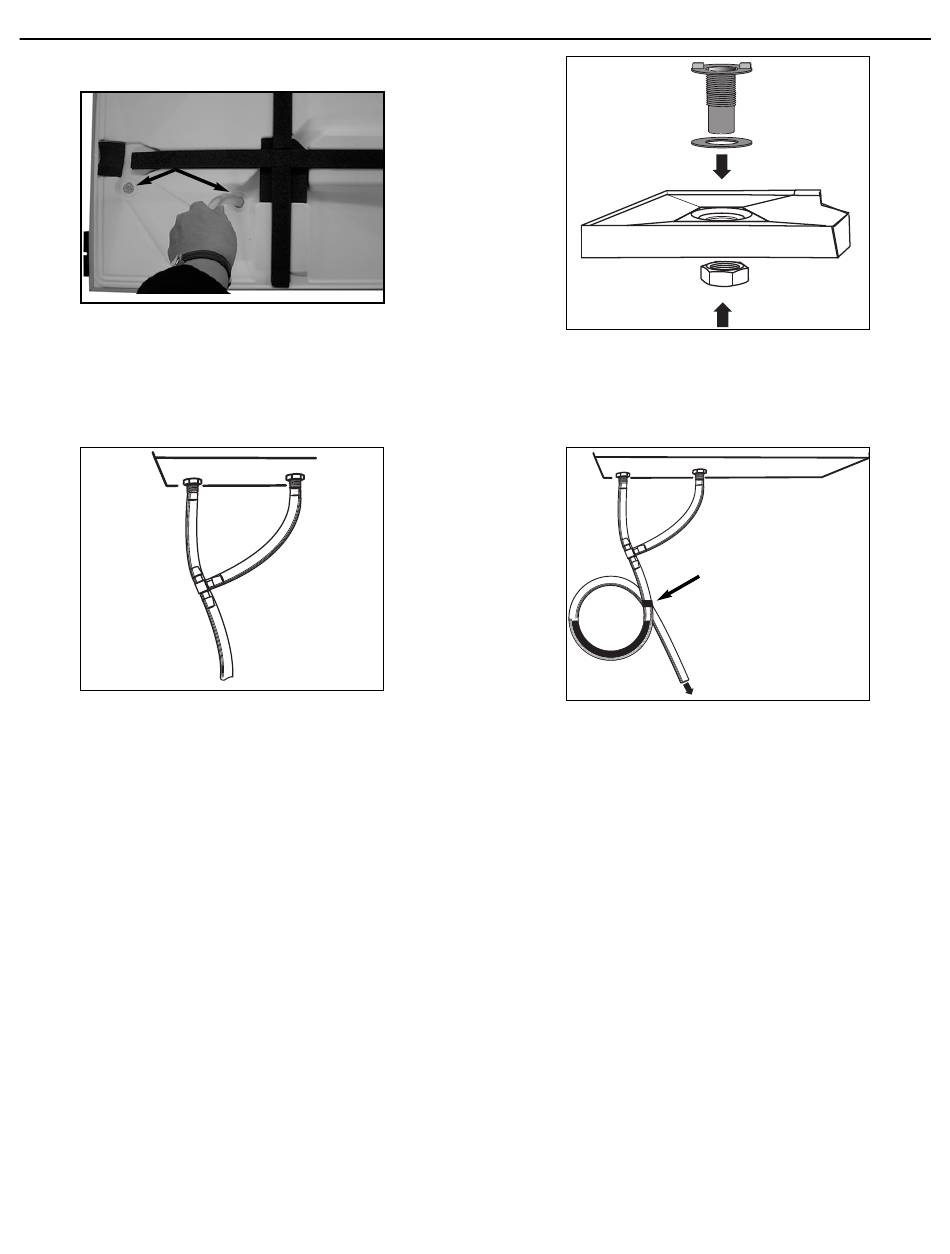

7. RACCORDEMENT DU BOYAU DE DRAINAGE

A
VD0181
Par l'intérieur de la porte, à l'aide du boyau
de drainage fourni, défoncer les 2 ouvertures
pour le drainage (A).
VO0092
Couper les 2 sections de boyau de plastique,
d'une longueur d'environ 12 po et les fixer à
chaque raccord de drain. Relier les 2 petites
sections au raccord en « T » et au boyau
principal.
(APPAREILS VRC SEULEMENT)
VO0091
Assembler les 2 raccords de drain en plastique
à la porte, avec les rondelles et les écrous,
tel qu'il est illustré. Serrer à la main pour éviter
d'endommager le bac de récupération d'eau.
VO0093
Faire une boucle dans le noyau pour retenir
l'eau afin d'empêcher que l'appareil n'aspire
de mauvaises odeurs. S'assurer de faire la
boucle EN DESSOUS du « T », tel qu'il est
illustré. En cas de pression négative, ceci
évitera que l'eau ne remonte dans l'appareil.
Raccorder le boyau au drain du sous-sol ou
à un seau. S'assurer qu'il y ait une légère
pente pour l'écoulement.
- 15 -
Attache
Vers le drain
