2. INSTALLATION
(SUITE)
2.9 I 2
NSTALLATION DE BOUCHES EXTÉRIEURES

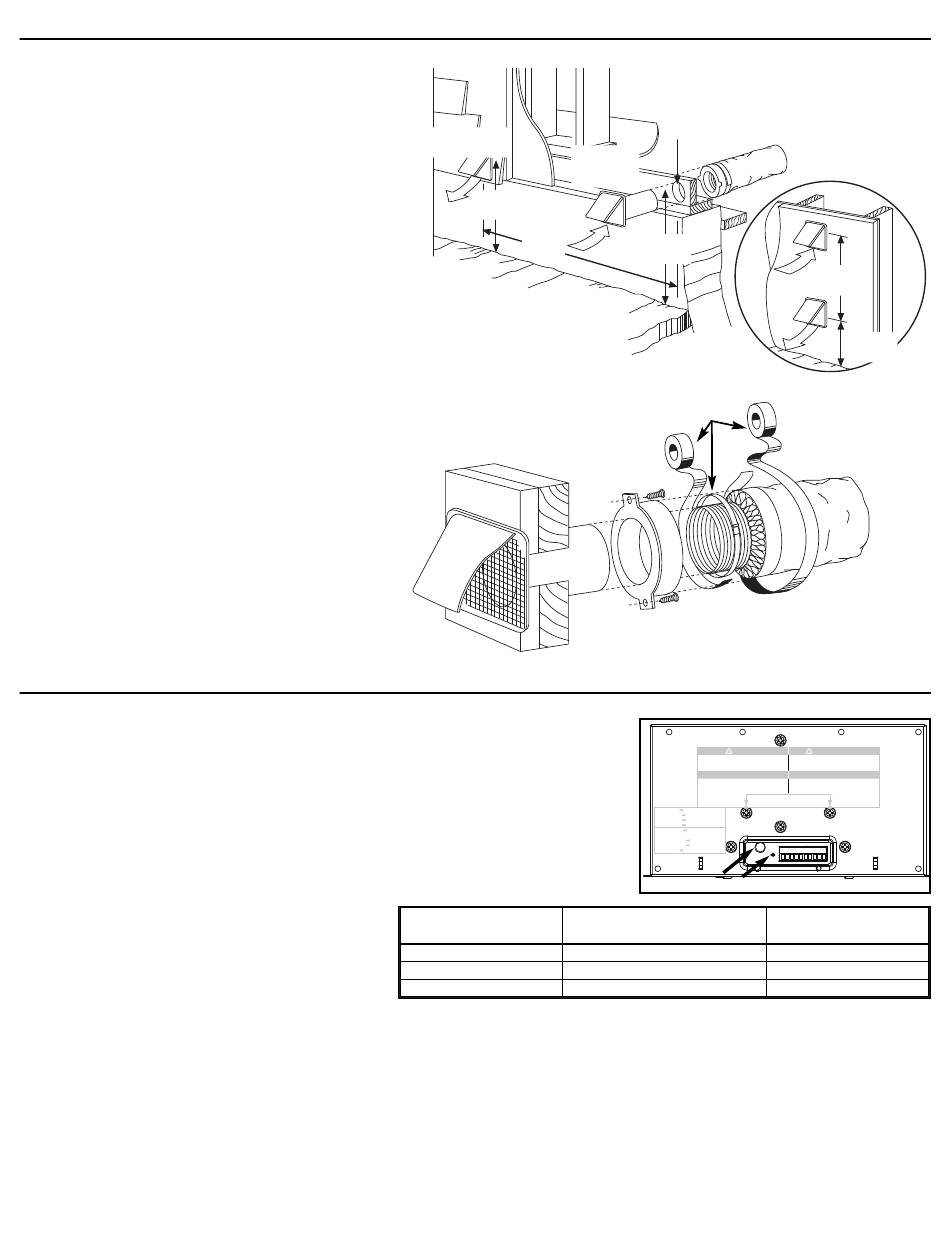

Choisir un endroit approprié pour l'installation des
bouches extérieures :
• La distance minimale entre les deux bouches
doit être de 6 pi (1,8 m) afin d'éviter
l'inter-contamination
• Les bouches doivent se trouver à une distance
minimale de 18 po (457 mm) du sol
S'assurer que la bouche d'entrée d'air se trouve à au
moins 6 pi (1,8 m) des éléments suivants :
• Sortie de sécheuse, de fournaise haut
rendement, d'aspirateur central
• Sortie de compteur de gaz, barbecue au gaz
• Sortie de toute source de combustion
• Poubelle et toute autre source de contamination
Consulter l'illustration ci-dessous pour relier les conduits
isolés aux bouches
« anti-rafale » pour l'aspiration d'air frais devrait être
installée dans les régions où il tombe généralement
beaucoup de neige.
3.

COMMANDES

3.1 C
OMMANDE INTÉGRÉE
Tous les appareils sont munis d'une commande intégrée, située sous l'appareil, à l'avant du
compartiment électrique. Utiliser le bouton-poussoir (1) pour contrôler l'appareil. Le voyant
lumineux (2) vous indiquera en quel mode l'appareil se trouve.
Consulter le tableau ci-contre pour savoir comment
faire fonctionner l'appareil
commande intégrée.
S'il survient un problème lors du fonctionnement de l'appareil, le voyant lumineux (2) de la commande intégrée va clignoter. La couleur
du clignotant dépend du type d'erreur détectée. Pour plus de détails, consulter la section 9 Dépannage à la page 17.
3.1.1 S
ÉQUENCE DE DÉMARRAGE
La séquence de démarrage de l'appareil est similaire à une séquence de démarrage d'un ordinateur personnel. À toutes
les fois où l'on rebranche l'appareil, ou après une panne de courant, l'appareil effectuera une séquence de démarrage d'une
durée de 30 secondes avant de commencer à fonctionner. Durant cette séquence, le voyant lumineux de la commande intégrée
éclairera en VERT ou AMBRE durant 5 secondes, puis s'éteindra pour 2 secondes. Ensuite, le voyant lumineux éclairera
en ROUGE pour le reste de la séquence de démarrage. Durant cette dernière phase, l'appareil vérifie et ajuste la position
du volet motorisé. Une fois cette opération terminée, le voyant ROUGE s'éteint pour indiquer que la séquence de
démarrage est maintenant complétée.
NOTE : L'appareil ne peut répondre aux commandes tant que la séquence de démarrage de l'appareil n'est pas complétée.
extérieures. Une bouche
à l'aide de sa
B
OUCHE DE
'
SORTIE D AIR VICIÉ
BOUCHE
'
D ASPIRATION
'
D AIR FRAIS
18
PO
(457 )
MM
6
PI
(1,8 )
M
VD0028
A
PPUYER SUR LE
-
BOUTON POUSSOIR
U
NE FOIS
D
EUX FOIS
T
ROIS FOIS
- 10 -
6 Ø
PO
(152 )
MM
18
PO
(457 )
MM
E
MPLACEMENT
ALTERNATIF
C
OLLIER DE SERRAGE ET
RUBAN ADHÉSIF EN TOILE
WARNING
Risk of electric shock. Before performing
any maintenance or servicing, always
disconnect the unit from its power source.
CAUTION
Unscrew both screws to open the electrical
compartment. To completely remove, detach
from its retention wire inside.
No light OFF or remote controled
Amber light LOW speed
Green ligh HIGH speed
Blinking light See User Manual
Sans lumière Arrêté ou contrôlé
par contrôle mural
Lumière ambre Basse vitesse
Lumière verte Haute vitesse
Clignotant Voir guide d'utilisation
1 2
VD0182
C
OULEUR DU
VOYANT LUMINEUX
A
MBRE
V
ERT
A L'
UCUNE LUMIÈRE
6
PI
(1,8 )
M
18
PO
(457 )
MM
AVERTISSEMENT
Danger d'électrocution. Débranchez
toujours l'appareil avant d'entreprendre
des travaux d'entretien ou de réparation.
ATTENTION
Dévisser les deux vis pour ouvrir le compartiment
électrique. Pour retirer complètement, le
détacher de son fil de rétention intérieur.
R
ÉSULTATS
B
ASSE VITESSE
H
AUTE VITESSE
APPAREIL EST ARRÊTÉ
