Remarque: Mettez les pièces de côté pour le
remontage ultérieur.
Entretien des courroies de la
tondeuse
Contrôle des courroies
Périodicité des entretiens: Toutes les 25
heures—Contrôlez l'état des
courroies (usure/fissures).
Vérifiez l'état des courroies et remplacez-les si elles sont
fissurées, si les bords sont effilochés, si elles présentent
des traces de brûlures ou autres dégâts. Remplacez les
courroies endommagées.
Remplacement de la courroie du tablier
de coupe
La courroie du tablier de coupe peut montrer les signes
d'usure suivants : grincement pendant la rotation,
glissement des lames pendant la coupe, bords effilochés,
traces de brûlures et fissures. Remplacez la courroie
quand elle présente ce genre de problèmes.
1. Garez la machine sur une surface plane et désengagez
les lames.
2. Poussez les leviers de commande de déplacement à
l'extérieur à la position de stationnement, arrêtez le
moteur, enlevez la clé et attendez l'arrêt complet de
toutes les pièces mobiles avant de quitter le siège.
3. Réglez la hauteur de coupe à la position 1,5 [38 mm
(1-1/2 po.)].
4. Déposez les carters de courroie en passant par-dessus
les axes extérieurs.
5. Tirez la poulie de tension dans la direction indiquée
(Figure 54) et retirez la courroie des poulies.
Le ressort est tendu quand il est en place et
peut causer des blessures en se détendant.
Enlevez la courroie avec précaution.
3
1. Poulie de tension
2. Courroie du tablier de
coupe
3. Poulie extérieure
6. Acheminez la courroie neuve autour de la poulie du
moteur et des poulies du tablier de coupe (Figure 54).
7. Tirez la poulie de tension dans la direction indiquée
à la Figure 54 et acheminez la courroie autour de la
poulie de tension (Figure 54).
8. Reposez les couvercles de courroies en passant
par-dessus les axes extérieurs.
Montage du tablier de coupe
1. Garez la machine sur une surface plane et désengagez
les lames.
2. Poussez les leviers de commande de déplacement à
l'extérieur à la position de stationnement, arrêtez le
moteur, enlevez la clé et attendez l'arrêt complet de
toutes les pièces mobiles avant de quitter le siège.
3. Glissez le tablier de coupe sous la machine.
4. Abaissez la commande de hauteur de coupe à la
position la plus basse.
5. Soulevez l'arrière du tablier de coupe et guidez les
supports sur la tige de levage arrière (Figure 53).
6. Fixez la tige de support avant au tablier de coupe
à l'aide de l'axe de chape et de la goupille fendue
(Figure 52).
7. Montez la courroie du tablier de coupe sur la poulie
du moteur (voir Remplacement de la courroie du
tablier de coupe).
41
5
2
1
4
G005191

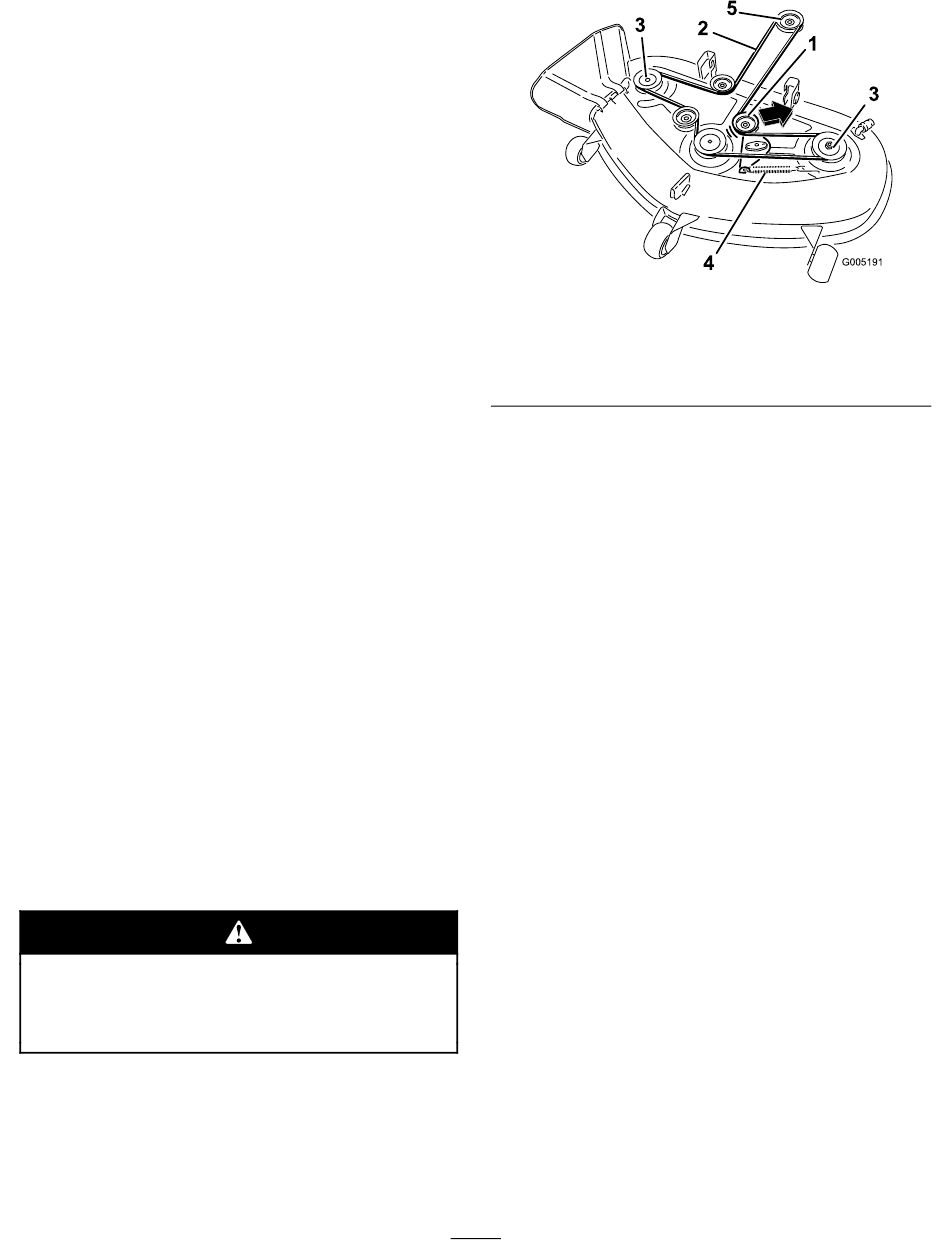

Figure 54
4. Ressort
5. Poulie de moteur
3
