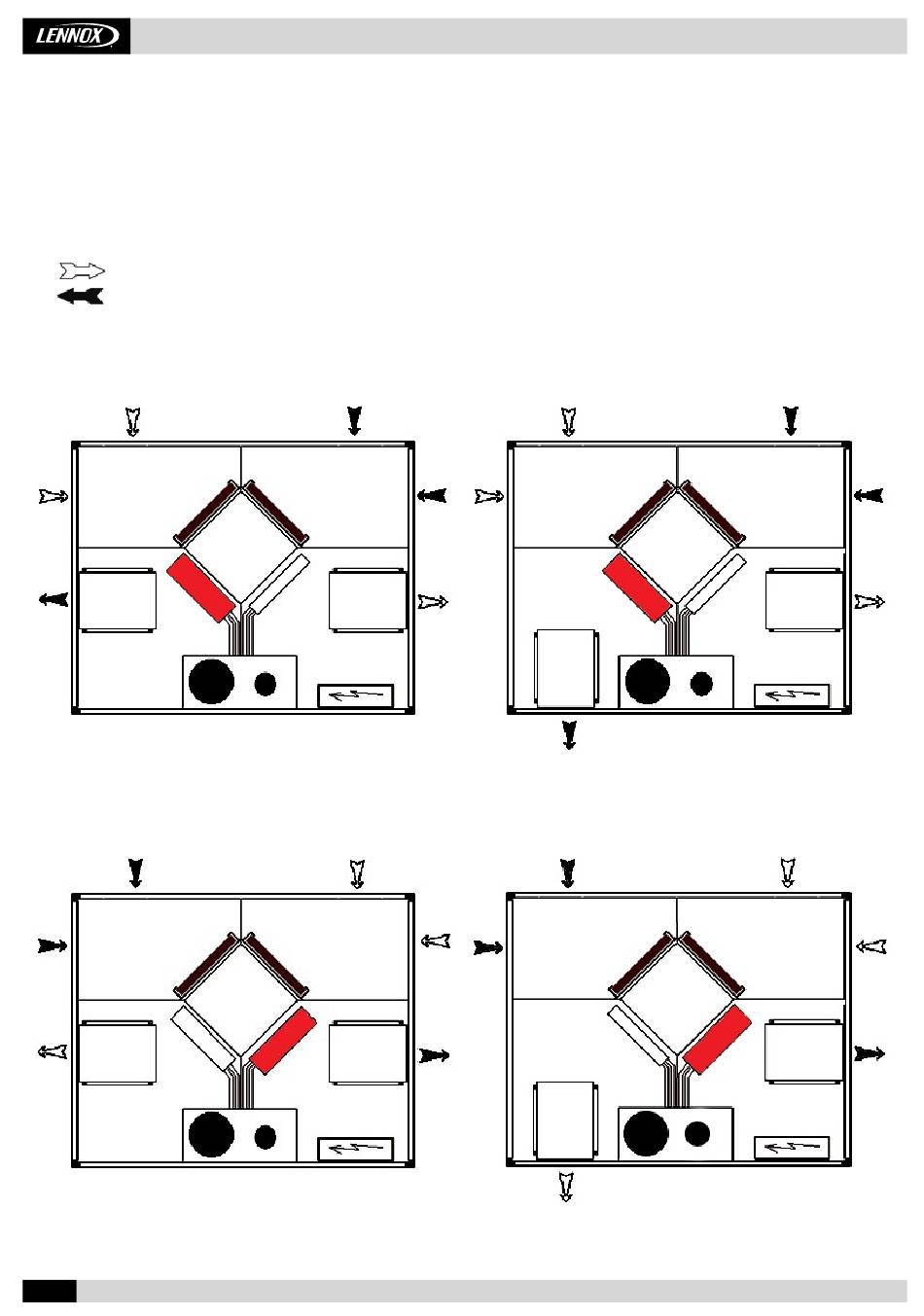

3.3 CONFIGURATIONS DE SOUFFLAGE - MAP-HP
Vues de dessus
Selon la configuration des conduites d'air, les admissions et les sorties d'air de l'unité peuvent adopter jusqu'à
4 configurations (01, 02, 1S, 2S), comme cela est illustré ci-dessous ; celles-ci doivent être spécifiées lors de la
commande.
Air neuf
Air extrait
TYPE DE CONFIGURATION 01
(Type standard)
TYPE DE CONFIGURATION 1S
Les entrées d'air peuvent être alignées ou disposées à 90° en permutant les panneaux de fermeture.
• 8 •
Manuel d'installation, mise en service et maintenance • MiniAir-MAP-HP&HPI-IOM-20.09-FR
TYPE DE CONFIGURATION 02
TYPE DE CONFIGURATION 2S
