Pour définir les plages horaires, procéder comme suit :
1. Depuis l'écran principal, appuyer sur la touche PRG (au milieu à gauche)
pour accéder au menu.
2. Utiliser la touche de flèche « bas » pour passer au menu « C. Horloge/
Plages horaires ».
3. La page suivante, qui permet de régler la date et l'heure actuelles,
s'affiche alors.
4. Dès que le curseur clignote en haut à gauche, appuyer sur la touche
flèche du bas.
5. Régler ensuite l'heure d'été

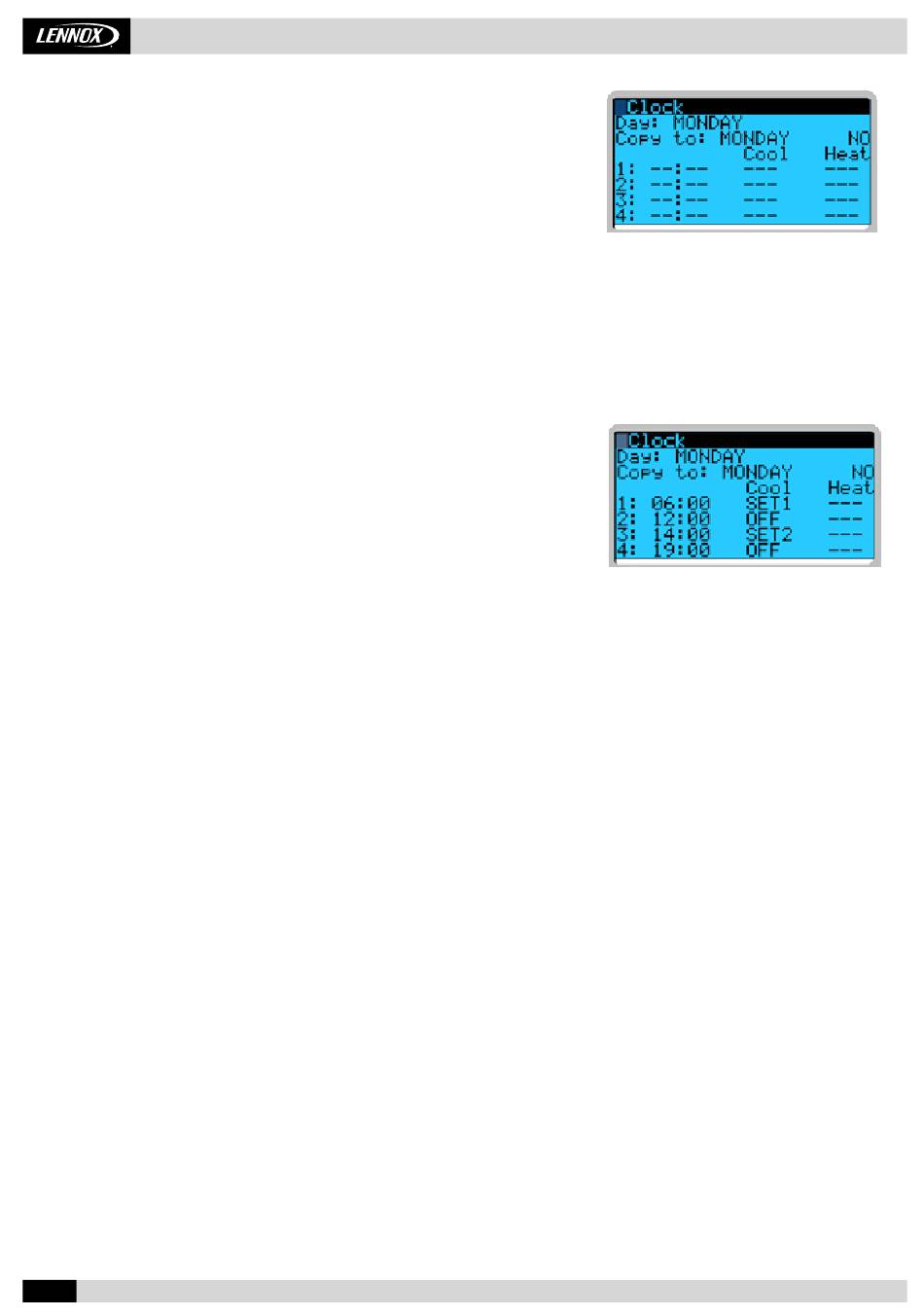

6. Appuyer à nouveau sur la touche flèche du bas pour accéder à la page de réglage de plage horaire qui apparaît,
comme cela est illustré sur la figure.
7. À la ligne « jour » : Sélectionner le jour de début de la plage horaire.
8. Pour chaque journée, il est possible de sélectionner jusqu'à deux plages horaires avec deux points de consignes
différents, appelés SET1 et SET2. L'image illustre un exemple de réglage pour un lundi : l'unité démarrera à 6h et
fonctionnera jusqu'à 12h selon le point de consigne SET1. Après cela, à 15h,
il redémarrera et fonctionnera jusqu'à 19h selon le point de consigne SET2.
Il est possible de copier les paramètres du jour actuel pour les autres jours à
l'aide de la fonction « copier vers : », qui copie les paramètres actuels vers la
date cible à la ligne « copier vers : »
8.6 GESTION DU DÉTENDEUR ÉLECTRONIQUE ET DU VARIATEUR
Ceux-ci sont gérés par le régulateur en fonction des signaux émis par les sondes de température et de pression placées
sur le circuit frigorifique ; ils sont réglés par le fabricant et n'ont généralement pas besoin d'être modifiés.
8.7 MODE DÉGIVRAGE (EN MODE CHAUFFAGE UNIQUEMENT)
Ce mode est activé lorsque la pression d'aspiration est maintenue plus basse que le paramètre « Point de consigne
dégivrage » pendant une durée minimum. Dans ce cas, la commande quitte la logique de fonctionnement normal, inverse
le cycle de refroidissement et arrête éventuellement les ventilateurs afin d'empêcher tout inconfort thermique. Cette
situation est maintenue jusqu'à ce que la pression de condensation soit supérieure au paramètre « Pression de dégivrage
finale », et pendant une durée maximum dans tous les cas. La commande essaie d'éviter un cycle de dégivrage en
déclenchant la résistance électrique de préchauffage (le cas échéant).
8.8 SYSTÈME DE GESTION DE BÂTIMENT (PROTOCOLE MODBUS RTU)
Pour définir les caractéristiques et les données liées à la gestion, consulter le document spécifique.
Avec la carte SCMB, l'unité peut se transformer en Modbus esclave. Les paramètres de configuration du port de
communication sont disponibles dans la liste G.Entretien et la sous-liste e.Configuration de la GTC.
Les valeurs par défaut sont : adresse esclave 1, vitesse 9600 bps, bit d'arrêt 2, bit de données 8 (fixe).
La liste et la signification des paramètres figurent dans le tableau ci-dessous (version logicielle pour MAP HPi = 1.1.001 /
version logicielle pour MAP-HP = 1.4.008)
En cas de version logicielle différente, certains paramètres peuvent différer.
• 26 •
Manuel d'installation, mise en service et maintenance • MiniAir-MAP-HP&HPI-IOM-20.09-FR
